18 操作手冊 7 更換耗材 7.1.4 在回捲模式下回捲標籤紙 5 6 4 2 3 1 7 圖11 在回捲模式下回捲標籤紙 在回捲模式下可將打印完成的標籤再次回捲收入機身內供後續使用。 提示：必須為搭配剝離功能的條碼打印機或剝離功能升級後的標準機型。 1. 安裝標籤回捲導引板( 7.4，頁22)。 2. 將壓平輔助滾軸(3)與馬達驅動輔助滾軸(下滾軸)打開。 3. 將標籤紙繞過標籤回捲…
17
操作手冊
7.1.2 安裝標籤紙於打印頭下
4
1
5
3
2
76

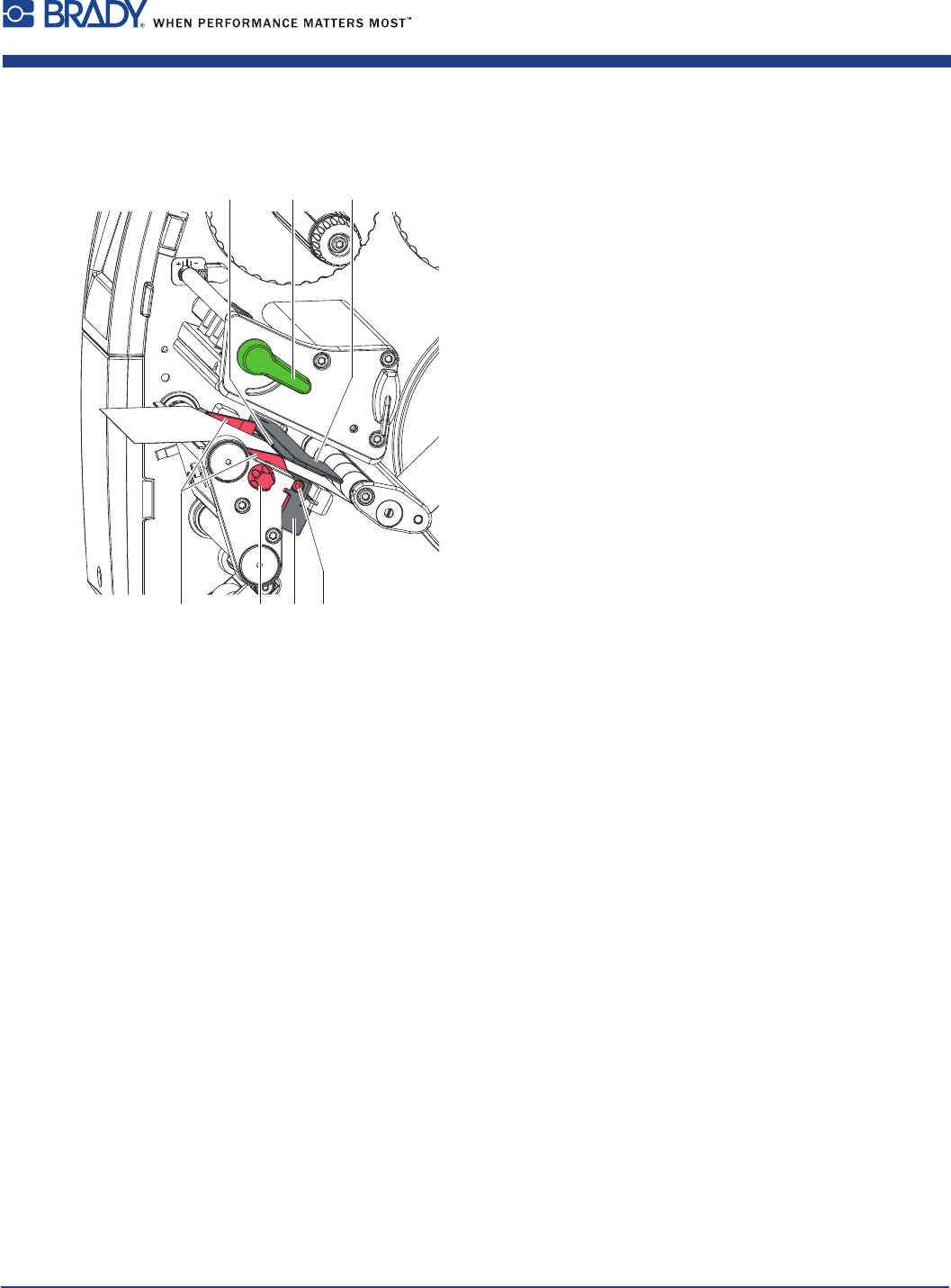

圖10 安裝標籤紙於打印頭下
1.往逆時鐘方向轉開打印頭開關(2)打開打印頭。
2.使用輥紋旋鈕(5)調整擋紙板(4)，讓標籤紙貼合兩片擋紙板。
3.將標籤紙穿過底紙回收軸上方到達打印模塊。
4.將標籤紙穿過標籤感測器(3)，並將標籤紙置於打印頭和打印滾軸之間。
5.調整擋紙板(4)位置使標籤紙不會卡住。
7.1.3 設定標籤感測器
標籤感測器可橫向移動配合標籤紙運行方向調整至適當位置。由前方直視穿過打印模塊可看見感測器位置且在標籤感
測器上標有定位孔。此外，已開機的條碼打印機在感測器位置上會亮起黃色LED燈。
鬆開螺絲(7)。
使用標籤感測器握把(6)將感測器固定以偵測標籤間隔、黑線標記或打孔標記。
-若標籤為方型卡紙-
使用標籤感測器握把(6)將感測器調整至標籤紙前緣的運行方向。
鎖緊螺絲(7)。
只針對撕紙模式操作：
往順時鐘方向轉動打印頭開關(2)固定打印頭。
裝好的標籤紙捲即可用於撕紙模式。
7 更換耗材
18
操作手冊
7 更換耗材
7.1.4 在回捲模式下回捲標籤紙
5 64
2
3
1
7
圖11 在回捲模式下回捲標籤紙
在回捲模式下可將打印完成的標籤再次回捲收入機身內供後續使用。
提示：必須為搭配剝離功能的條碼打印機或剝離功能升級後的標準機型。
1.安裝標籤回捲導引板(7.4，頁22)。
2.將壓平輔助滾軸(3)與馬達驅動輔助滾軸(下滾軸)打開。
3.將標籤紙繞過標籤回捲導引板(2)並往底紙回收軸(6)方向拉去。
4.握住底紙回收軸(6)並將旋鈕(5)往順時鐘方向轉到底。
5.將標籤紙用底紙回收軸上的夾具(4)夾住並將旋鈕(5)往逆時鐘方向轉到底。
底紙回收軸會展開並藉此固定住標籤紙。
6.將底紙回收軸(6)往逆時鐘方向旋轉來拉緊標籤紙。
7.往順時鐘方向轉動打印頭開關(1)固定打印頭。
裝好的標籤紙捲即可用於回捲模式。
19
操作手冊
7 更換耗材
7.1.5 取出已回捲的標籤紙捲
2 3
1
4
圖12 取出已回捲的標籤紙捲
1.往逆時鐘方向轉開打印頭開關(1)打開打印頭。
2.剪斷標籤紙並將其完全回捲在底紙回收軸(3)上。
3.握住底紙回收軸(3)並將旋鈕(2)往順時鐘方向轉動。
底紙回收軸轉鬆後就可取出已回捲的標籤紙捲(4)。
4.將標籤紙捲(4)從底紙回收軸(3)中取出。
