19 操作手冊 7 更換耗材 7.1.5 取出已回捲的標籤紙捲 2 3 1 4 圖12 取出已回捲的標籤紙捲 1. 往逆時鐘方向轉開打印頭開關(1)打開打印頭。 2. 剪斷標籤紙並將其完全回捲在底紙回收軸(3)上。 3. 握住底紙回收軸(3)並將旋鈕(2)往順時鐘方向轉動。 底紙回收軸轉鬆後就可取出已回捲的標籤紙捲(4)。 4. 將標籤紙捲(4)從底紙回收軸(3…
18
操作手冊
7 更換耗材
7.1.4 在回捲模式下回捲標籤紙
5 64
2
3
1
7
圖11 在回捲模式下回捲標籤紙
在回捲模式下可將打印完成的標籤再次回捲收入機身內供後續使用。
提示：必須為搭配剝離功能的條碼打印機或剝離功能升級後的標準機型。
1.安裝標籤回捲導引板(7.4，頁22)。
2.將壓平輔助滾軸(3)與馬達驅動輔助滾軸(下滾軸)打開。
3.將標籤紙繞過標籤回捲導引板(2)並往底紙回收軸(6)方向拉去。
4.握住底紙回收軸(6)並將旋鈕(5)往順時鐘方向轉到底。
5.將標籤紙用底紙回收軸上的夾具(4)夾住並將旋鈕(5)往逆時鐘方向轉到底。
底紙回收軸會展開並藉此固定住標籤紙。
6.將底紙回收軸(6)往逆時鐘方向旋轉來拉緊標籤紙。
7.往順時鐘方向轉動打印頭開關(1)固定打印頭。
裝好的標籤紙捲即可用於回捲模式。
19
操作手冊
7 更換耗材
7.1.5 取出已回捲的標籤紙捲
2 3
1
4
圖12 取出已回捲的標籤紙捲
1.往逆時鐘方向轉開打印頭開關(1)打開打印頭。
2.剪斷標籤紙並將其完全回捲在底紙回收軸(3)上。
3.握住底紙回收軸(3)並將旋鈕(2)往順時鐘方向轉動。
底紙回收軸轉鬆後就可取出已回捲的標籤紙捲(4)。
4.將標籤紙捲(4)從底紙回收軸(3)中取出。
20
操作手冊
7.1.6 在剝離模式下回捲標籤底紙
6 75
2
3
4
1
8

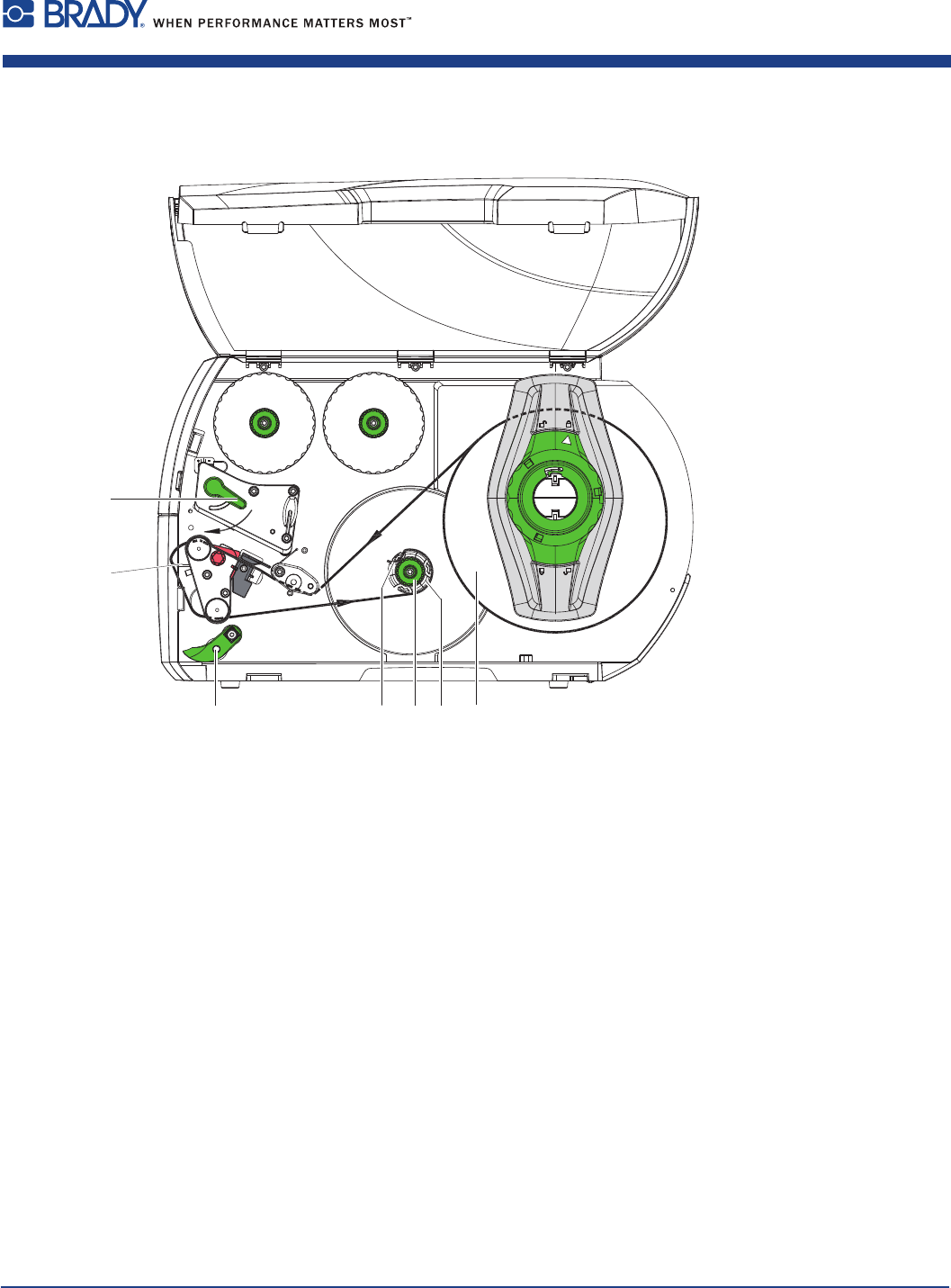

圖13 在剝離模式下安裝標籤紙
在剝離模式下打印後可取下標籤並將標籤底紙回捲進機身內。
提示：必須為搭配剝離功能的條碼印表機或剝離功能升級後的標準機型。
1.將壓平輔助滾軸(4)與馬達驅動輔助滾軸(下滾軸)(3)打開。
2.先從標籤底紙上拿掉標籤紙前100mm的標籤。
3.將標籤紙繞過標籤剝離板(2)及馬達驅動輔助滾軸(下滾軸)(3)並往底紙回收軸(7)方向拉去。
4.握住底紙回收軸(7)並將旋鈕(6)往順時鐘方向轉到底。
5.將標籤底紙用底紙回收軸(7)上的夾具(5)夾住並調整標籤紙外緣與標籤供應捲(8)對齊。
6.將旋鈕(6)往逆時鐘方向轉到底。
底紙回收軸會展開並藉此固定住標籤底紙。
7.將底紙回收軸(7)往逆時鐘方向旋轉來拉緊標籤紙。
8.壓平輔助滾軸(4)調整至標籤紙中間。
9.將壓平輔助滾軸(4)與馬達驅動輔助滾軸(下滾軸)(3)闔起。
10.往順時鐘方向轉動打印頭開關(1)固定打印頭。
裝好的標籤紙捲即可用於剝離模式。
