21 操作手冊 7.2 安裝折迭式標籤 6 1 2 3 4 5 圖14 折疊式標籤行進路線 1. 請逆時鐘方向轉開綠色轉盤(2)，讓箭頭指向 解鎖符號來鬆開擋紙板(1)。 2. 調整擋紙板(1)，讓兩片擋紙板間的距離符合標籤寬度。 3. 將折疊式標籤(4)放置於條碼打印機後方，並確保標籤紙打印面為朝上放置。 4. 將標籤紙往上拉過紙捲軸(3)到達打印模塊。 5. 將擋紙板往內…
20
操作手冊
7.1.6 在剝離模式下回捲標籤底紙
6 75
2
3
4
1
8
圖13 在剝離模式下安裝標籤紙
在剝離模式下打印後可取下標籤並將標籤底紙回捲進機身內。
提示：必須為搭配剝離功能的條碼印表機或剝離功能升級後的標準機型。
1.將壓平輔助滾軸(4)與馬達驅動輔助滾軸(下滾軸)(3)打開。
2.先從標籤底紙上拿掉標籤紙前100mm的標籤。
3.將標籤紙繞過標籤剝離板(2)及馬達驅動輔助滾軸(下滾軸)(3)並往底紙回收軸(7)方向拉去。
4.握住底紙回收軸(7)並將旋鈕(6)往順時鐘方向轉到底。
5.將標籤底紙用底紙回收軸(7)上的夾具(5)夾住並調整標籤紙外緣與標籤供應捲(8)對齊。
6.將旋鈕(6)往逆時鐘方向轉到底。
底紙回收軸會展開並藉此固定住標籤底紙。
7.將底紙回收軸(7)往逆時鐘方向旋轉來拉緊標籤紙。
8.壓平輔助滾軸(4)調整至標籤紙中間。
9.將壓平輔助滾軸(4)與馬達驅動輔助滾軸(下滾軸)(3)闔起。
10.往順時鐘方向轉動打印頭開關(1)固定打印頭。
裝好的標籤紙捲即可用於剝離模式。
7 更換耗材
21
操作手冊
7.2 安裝折迭式標籤
6
1
2
3
4
5
圖14 折疊式標籤行進路線
1.請逆時鐘方向轉開綠色轉盤(2)，讓箭頭指向 解鎖符號來鬆開擋紙板(1)。
2.調整擋紙板(1)，讓兩片擋紙板間的距離符合標籤寬度。
3.將折疊式標籤(4)放置於條碼打印機後方，並確保標籤紙打印面為朝上放置。
4.將標籤紙往上拉過紙捲軸(3)到達打印模塊。
5.將擋紙板往內推，直到標籤紙貼合於機身(5)和擋紙板(1)或兩片擋紙板，但不能太緊導致標籤紙卡住或起
皺折。
6.請順時鐘方向固定綠色轉盤(2)，讓箭頭指向 鎖定符號來將擋紙板(1)固定於紙捲軸上。
7.將標籤紙安裝到打印模塊裡(7.1.2，頁17)。
8.調整標籤感測器位置(7.1.3，頁17)。
9.調整打印頭立柱壓力(7.3，頁22)。
10.往順時鐘方向轉動打印頭開關(6)固定打印頭。
7 更換耗材
22
操作手冊

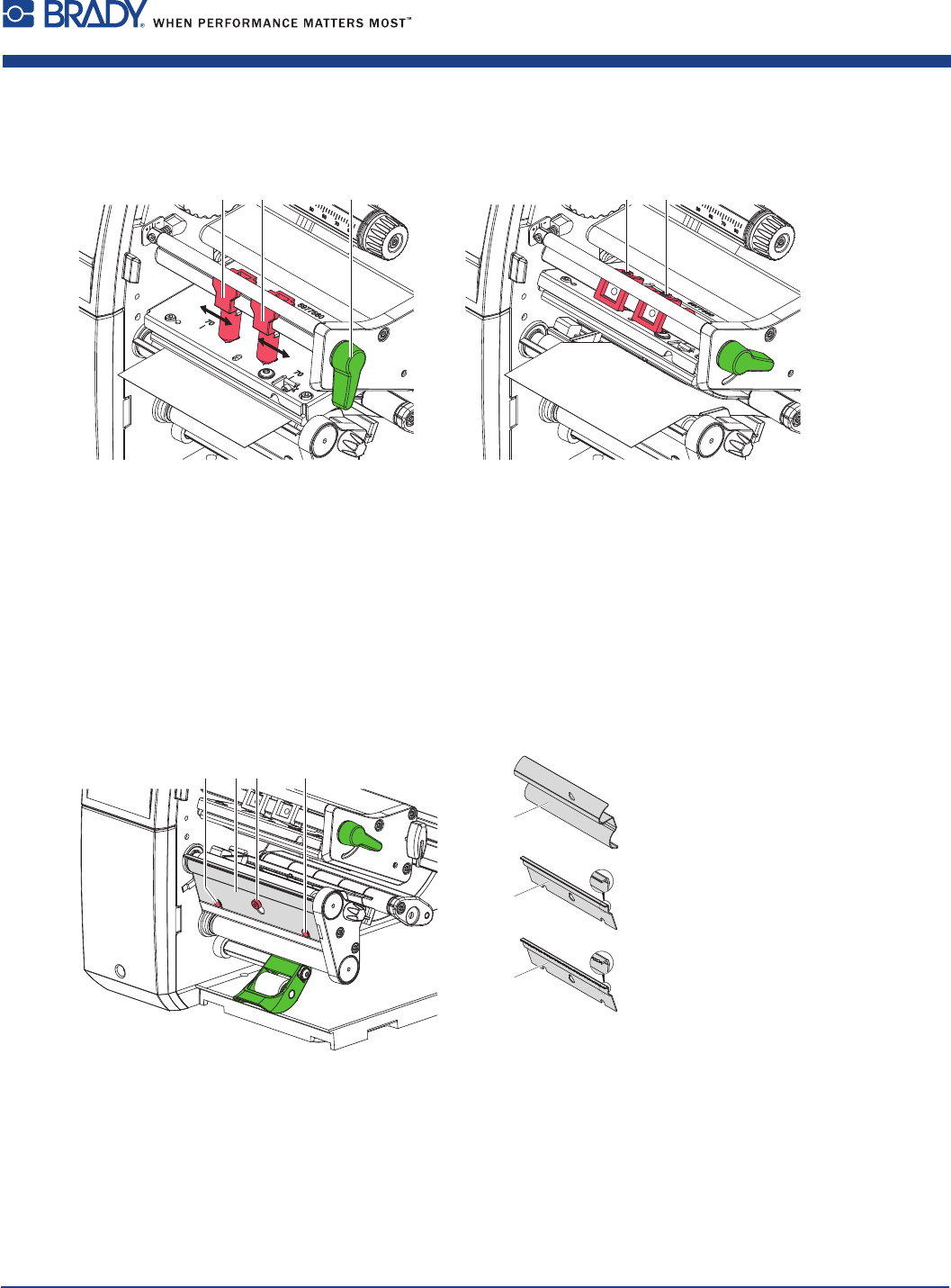

7.3 調整打印頭立柱壓力
可使用兩個立柱(1)向打印頭施加壓力，預設位置為打印頭固定座中間。此預設位置可適用於大部分的應用。
1 2
3
1
3
圖15 調整打印頭立柱壓力
若使用較寬的材質來提高標籤邊緣區域的打印品質，可以移動立柱位置：
使用六角扳手鬆開兩個立柱(1)的固定螺絲(3)。
往順時鐘方向轉動打印頭開關(2)固定打印頭。
將立柱推移到數值70。
鎖緊固定螺絲(3)。
7.4 裝卸標籤回捲導引板、剝離板或撕紙擋板
更換條碼打印機其他操作模式需安裝標籤回捲導引板(2a)、剝離板(2b)或撕紙擋板(2c)等配件。
1 1
3
2
2a
2b
2c
圖16 裝卸標籤回捲導引板、剝離板或撕紙擋板
卸除擋板
些微鬆開螺絲(3)。
將擋板(2)往上推並取下。
安裝擋板
將擋板(2)放到螺絲(3)上，往下推與固定栓(1
)契合。
鎖緊螺絲(3)。
