Руководство по эксплуатации SIPLACE S-25 HM 3 Что делать, когда...
ПО-версия SR.503.xx Издание 04/2002 RU 3.8 Столик компонентов, передвижной
117
3.8 Столик компонентов, передвижной
3.8.1 Указания по безопасности при установке в автомат и удалении
передвижного столика компонентов

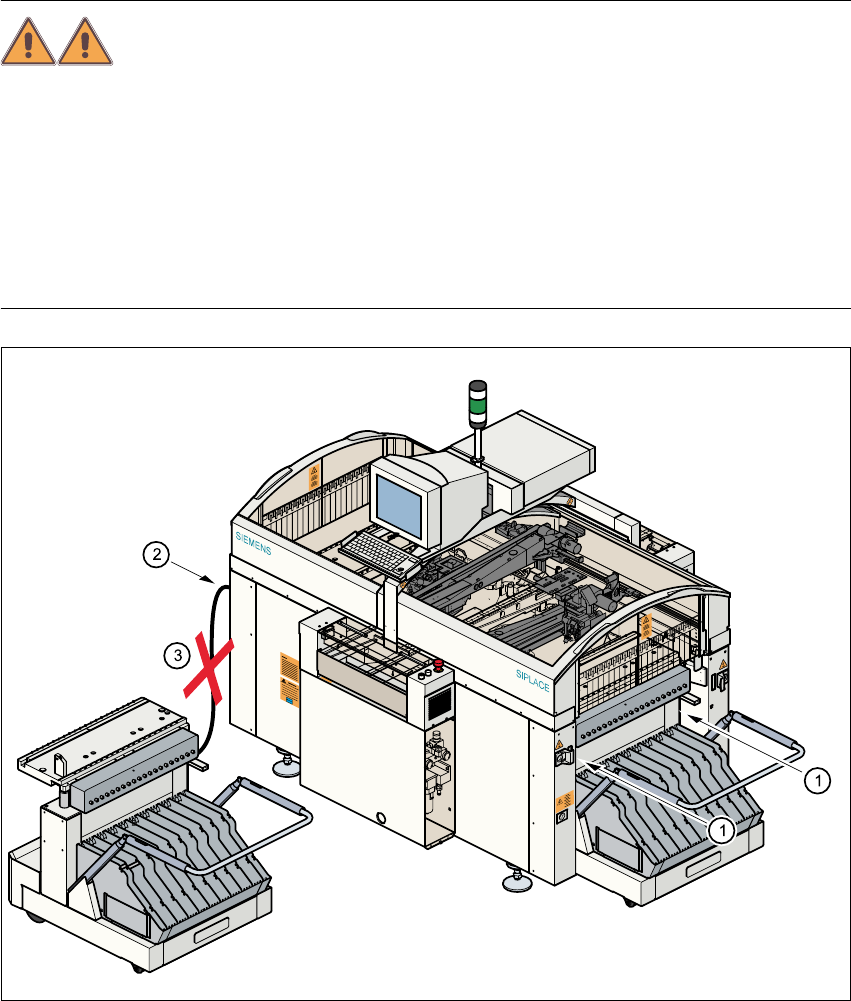

ОПАСНО 3
Æ Во время работы машины запрещается протягивать руку в просветы между столиками
компонентов и стойкой автомата (поз.1).
Æ Питающие кабели столиков компонентов должны присоединяться или отсоединяться от
розеток автомата только тогда, когда столик компонентов установлен в автомате (поз.2).
Æ Категорически запрещается присоединять соединительные кабели столиков
компонентов к розеткам автомата (поз.3) и обслуживать столик компонентов через
пневмосистему вне автомата.
3
P
ис
. 3.8 - 1
Указания
по
безопасности
при
обращении
с
передвижным
столиком
компонентов
3 Что делать, когда... Руководство по эксплуатации SIPLACE S-25 HM
3.8 Столик компонентов, передвижной ПО-версия SR.503.xx Издание 04/2002 RU
118
3.8.2 Удаление столика компонентов
P
ис
. 3.8 - 2
Удаление
передвижного
столика
компонентов
Руководство по эксплуатации SIPLACE S-25 HM 3 Что делать, когда...
ПО-версия SR.503.xx Издание 04/2002 RU 3.8 Столик компонентов, передвижной
119
Пояснения к рис. 3.8 - 2
(1) Разъем для присоединения интерфейса передачи данных
(2) Разъем для присоединения питающего кабеля столика компонентов
(3) Разъем для присоединения системы пневмообеспечения
(4) Плита столика компонентов
(5) Кнопка для поднятия и опускания плиты столика компонентов
(6) Манипуляционная трубка
(7) Откидная скоба
(8) Сверленые отверстия для центрирующих штифтов
(9) Центрирующие штифты
(10) Опорные поверхности шин скольжения столика компонентов
(11) Горизонтальный зажим
(12) Сдвигаемая крышка,
обеспечивающая установку и удаление питающих и управляющих
кабелей в правильной последовательности
3
Æ В меню "Главный экран" щелкните на пиктограмме ("Остановить сборку").
Æ Собираемая печатная плата доукомплектовывается. После этого становятся активными
пиктограммы экранов отдельных функций.
Æ Щелкните на нужной пиктограмме "Отдельные функции. Портал Х" (портал 1 или 2).
Æ Щелкните на пиктограмме "Функции портала".
Æ На активном экране щелкните на кнопке "Привести в позицию настройки".
Æ Выбранная монтажная головка приводится в позицию над транспортером печатных плат,
чтобы не повредиться при замене столика.
Æ Откройте защитный кожух выбранного портала.
Æ Откройте боковые смотровые щитки.
Æ Откройте горизонтальный зажим (поз. 11)
Æ Потяните одновременно за обе манипуляционные трубки (поз.6) и откиньте скобу
(поз.7) вверх. Тем самым Вы арретируете поднятую плиту столика компонентов в
конечном верхнем положении.
Æ Нажмите кнопку (поз. 5) для подъема плиты столика (поз.4) и удерживайте ее в нажатом
положении до тех пор, пока плита столика компонентов не достигнет конечного верхнего
положения.
Æ Отсоедините штекер питающего кабеля (поз. 2) столика компонентов.
Æ Сдвиньте крышку (поз. 12) в сторону так, чтобы можно было вытащить штекер
управляющего кабеля (поз.1).
Æ Отсоедините штекер управляющего кабеля (поз.1).
Æ Отсоедините штекер системы пневмообеспечения (поз.3).
Æ Выдвиньте столик компонентов.
