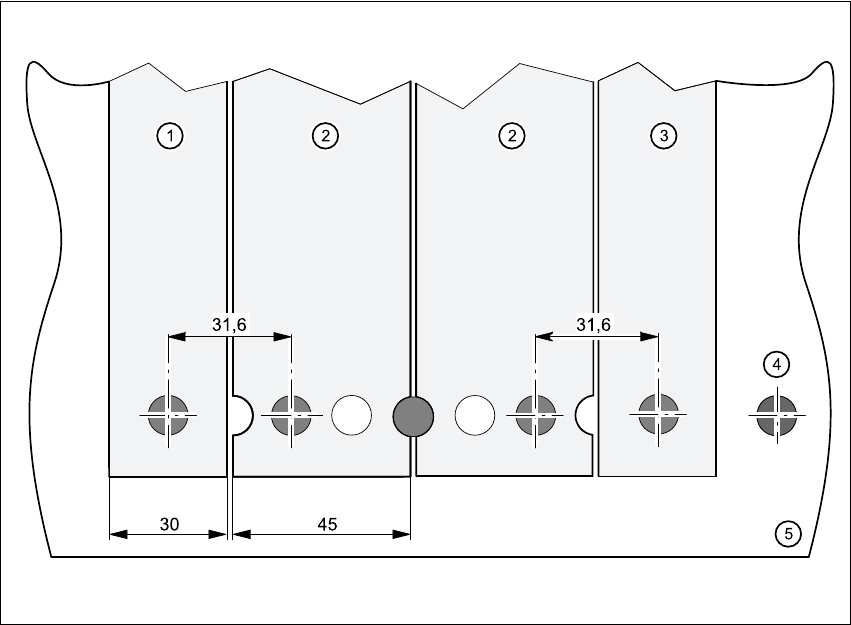

. 4.3 - 1
Установка
питателей
шириной
30
мм
или
45
мм
на
столике
компонентов
(1) Питатель шириной 30 мм
(2) Питатель шириной 45 мм
(3) Питатель шириной 30 мм
(4) Центрирующий шарик
(5) Столик компонентов
Руководство по эксплуатации SIPLACE S-25 HM 4 Манипуляции с компонентами
ПО-версия SR.503.xx Издание 04/2002 RU 4.4 Контейнер для ленты
143
4.4 Контейнер для ленты
4.4.1 Общие сведения
Могут использоваться бобины диаметром до 15". При употреблении бобин 15" используйте
вставные оси. Вставьте их в перегородки как это показано на рис. 4.4 - 1
.
ССЫЛКА: 4
Для бобин с диаметром > 5" рекомендуется использовать вставные оси. Это гарантирует
эксплуатационную надежность питателей. 4
4
P
ис

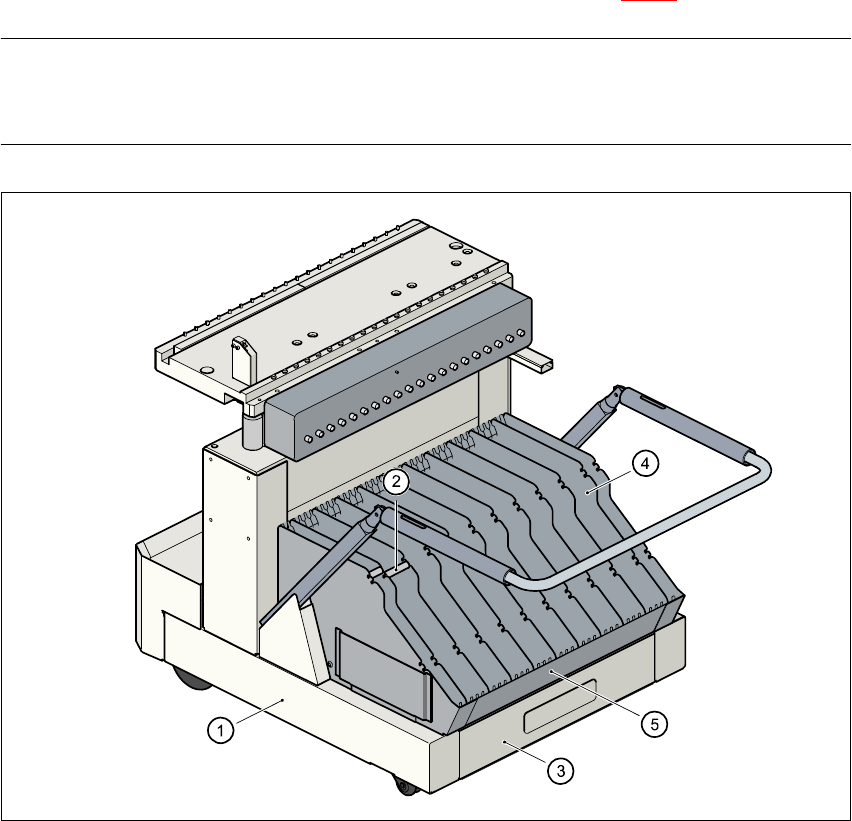

. 4.4 - 1
Столик
компонентов
и
контейнер
для
ленты
(1) Столик компонентов
(2) Вставная ось
(3) Контейнер для отходов ленты
(4) Перегородка
(5) Контейнер для ленты
4 Манипуляции с компонентами Руководство по эксплуатации SIPLACE S-25 HM
4.5 Резак для пустой ленты ПО-версия SR.503.xx Издание 04/2002 RU
144
4.5 Резак для пустой ленты
4.5.1 Общие сведения
Монтажный автомат оборудован резаком для пустой ленты в каждом из двух мест для
установки столиков компонентов. Резак служит для обрезания отходов ленты. Обрезки
ленты падают в контейнер для отходов в столике компонентов.
Æ Ежедневно опорожняйте контейнер для отходов.
P
ис
. 4.5 - 1
Резак
для
пустой
ленты
(1) Неподвижный нож
(2) Прижимное устройство
(3) Подвижный нож
(4) Электроника управления
(5) Цилиндр короткого хода
