5 Расширения станции Руководство по эксплуатации SIPLA CE S-25 HM 5.1 Меха низм смены присос ов для 12- се гментной Collect&Place- головки ПО - версия SR.503.xx Изда ние 0 4/2002 RU 166 5.1.7 Распознавание поло жения…
Руководство по эксплуатации SIPLACE S-25 HM 5 Расширения станции
ПО-версия SR.503.xx Издание 04/2002 RU 5.1 Механизм смены присосов для 12-сегментной Collect&Place-головки
165
5.1.6 Замена магазина
Æ Для удаления магазина отожмите крючок пружины (поз. 1 на рис. 5.1 - 4) от магазина.
Извлеките магазин из носителя.
5
P
ис

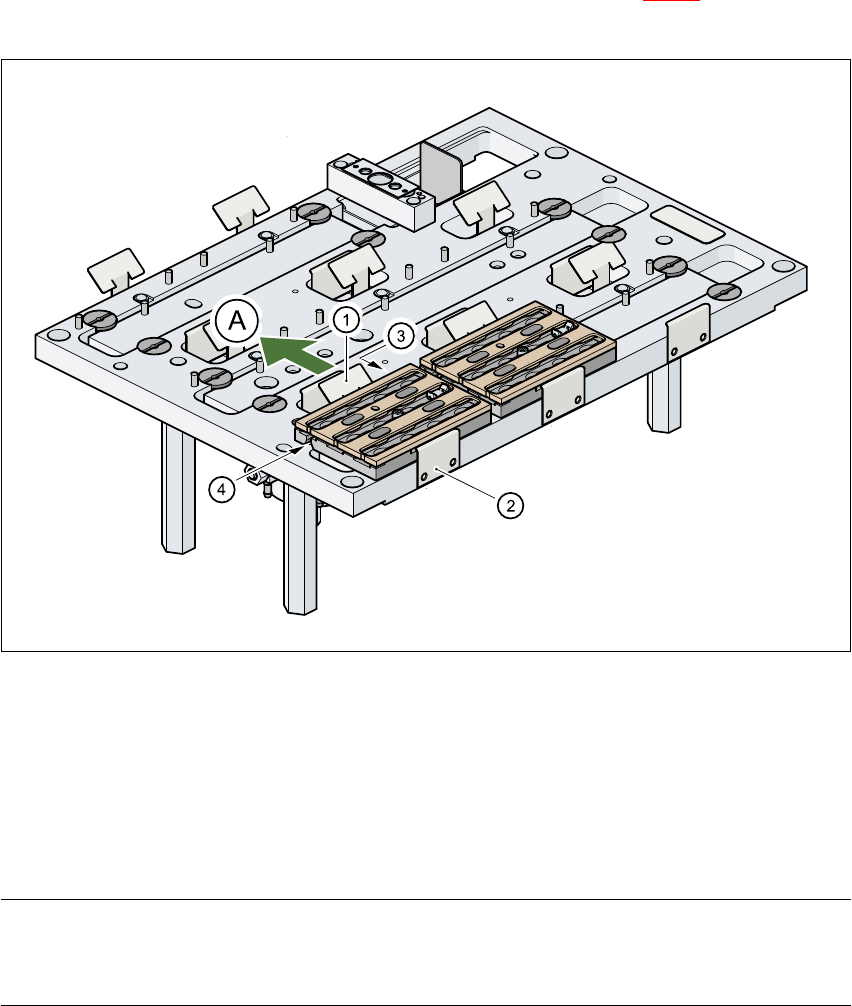

. 5.1 - 4
Замена
магазина
(1) Крючок пружины
(2) Скоба
(3) Сверленое отверстие для центрирования
(4) Продольное отверстие
(A) Отжать крючок пружины от магазина
ССЫЛКА:
Магазин должен вставляться таким образом, чтобы центрирующие штифты входили в
сверленое отверстие для центрирования (поз.3) и в продольное отверстие (поз.4). 5
Æ Сначала установите магазин стороной с нумерацией присосов 1, 2, 3 и 4 на носитель.
Скоба (поз. 2) должна зайти в шлиц магазина.
Æ Отожмите крючок пружины от магазина.
Æ Ровно надавите магазином на носитель и отпустите крючок пружины. Крючок пружины
должен войти в паз.
5 Расширения станции Руководство по эксплуатации SIPLACE S-25 HM
5.1 Механизм смены присосов для 12-сегментной Collect&Place-головки ПО-версия SR.503.xx Издание 04/2002 RU
166
5.1.7 Распознавание положения
На каждом магазине находится метка для распознавания положения.
P
ис

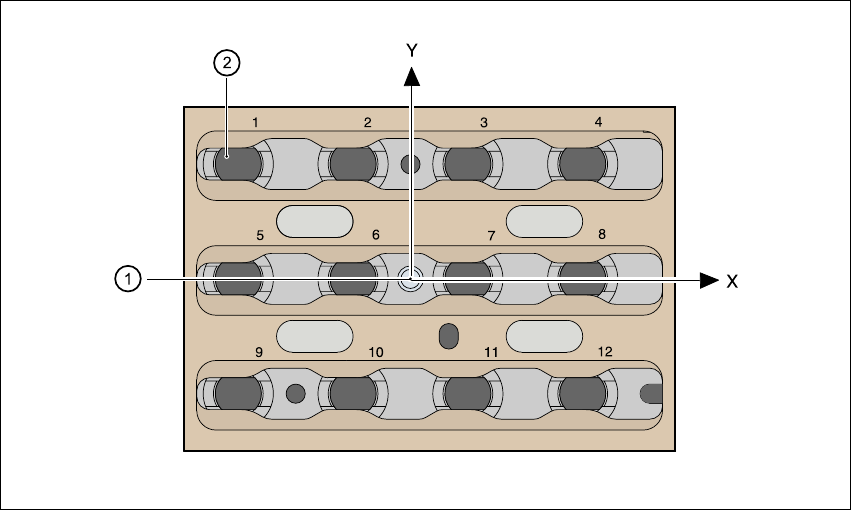

. 5.1 - 5
Распознавание
положения
(1) Метка для распознавания положения
(2) Положение присосов в магазине относительно метки
Руководство по эксплуатации SIPLACE S-25 HM 5 Расширения станции
ПО-версия SR.503.xx Издание 04/2002 RU 5.2 Сканер штрихкода компонентов
167
5.2 Сканер штрихкода компонентов
5.2.1 Общие сведения
Сканер штрихкода на установке автоматического монтажа позволяет проверять загрузку
дорожки на соответствие и считывать данные компонентов с упаковки компонентов.
P
ис
. 5.2 - 1
Сканер
штрихкода
компонентов
(1) Сканер штрихкода компонентов
Загрузка дорожки
На боковых смотровых щитках нанесены четырехзначные полоски штрихкода для загрузки
дорожки. Первый знак служит для идентификации столика компонентов (1 или 2),
остальные три знака указывают номер дорожки. На обоих концах полоски штрихкода
нанесен штрихкод возврата. Полоски штрихкодов пронумерованы в возрастающем
порядке через один номер (1, 3, 5, 7...) и служат для 2 дорожек каждая (штрихкод 1 =
дорожка 1 и 2).
Компоненты
Для сравнения, например, запаса компонентов с требуемым количеством, определенным
в файле настройке (контроль пополнения), могут считываться данные на упаковках
компонентов. Успешное считывание каждого набора данных квитируется акустическим
сигналом.
