Руко водст во по эксплуатац ии SIPLACE S-25 HM 5 Расширения станции ПО - версия SR.503. xx Из дание 04/2002 RU 5.5 Центрирование керамическ ой подложки 183 5.5.4 Те х н и ч е с к и е данные 5 5.5.5 О птическое центрирова…
5 Расширения станции Руководство по эксплуатации SIPLACE S-25 HM
5.5 Центрирование керамической подложки ПО-версия SR.503.xx Издание 04/2002 RU
182
Æ С помощью программы SITEST отредактируйте соответствующий тип транспортера (см.
табл. в разделе 5.5.2
) в параметрах машины.

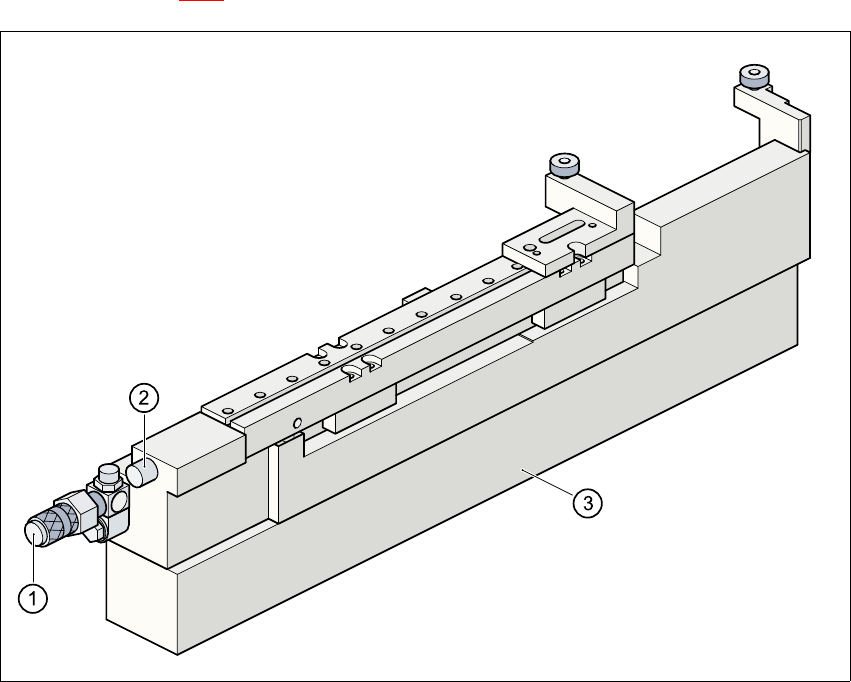

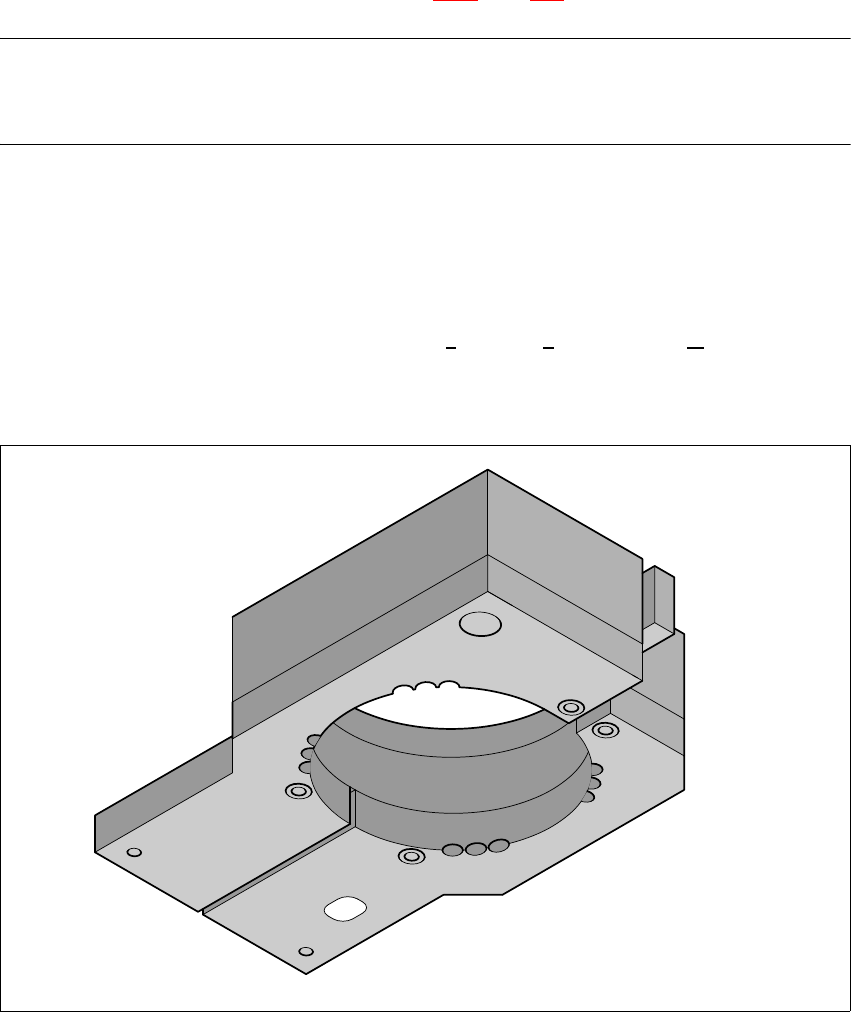

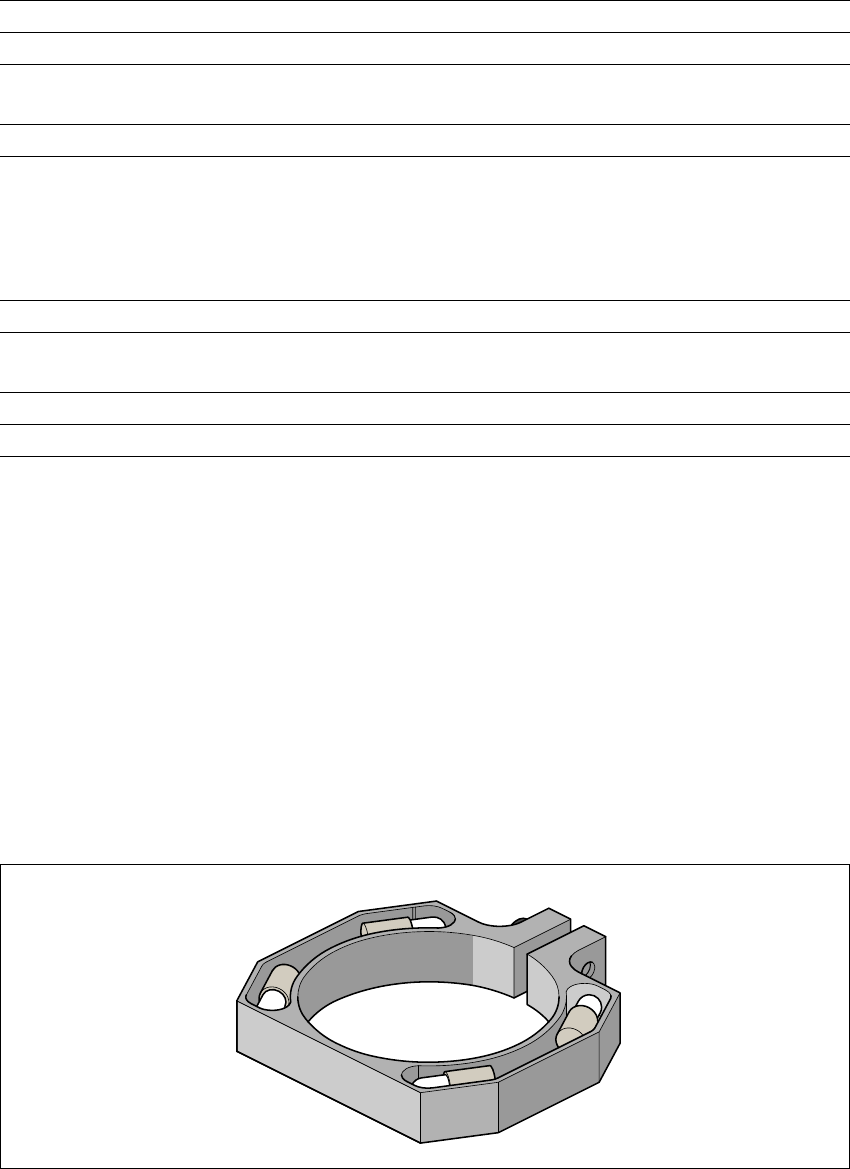

P
ис
. 5.5 - 2
Центрирование
керамической
подложки
,
вид
сбоку
(1) Розетка
(2) Датчик "Центрирование керамической подложки"
(3) База
5.5.3.3 Техуход
– Шариковая направляющая для центрирования в направлении X должна очищаться и
смазываться консистентной смазкой.
– При необходимости проверьте пневматический привод на легкость хода.
– Техуход за транспортером необходимо проводить в соответствии с руководством по
техуходу.
Руководство по эксплуатации SIPLACE S-25 HM 5 Расширения станции
ПО-версия SR.503.xx Издание 04/2002 RU 5.5 Центрирование керамической подложки
183
5.5.4 Технические данные
5
5.5.5 Оптическое центрирование с освещением косо направленным светом
5.5.5.1 Общие сведения
При оптическом центрировании керамической подложки необходимо учитывать
особенности керамической подложки. Контраст в большой степени зависит от пасты,
которая применяется для юстирующей структуры, от свободного пространства вокруг
юстирующей структуры и типа освещения.
Узел для освещения косо направленным "обычным", "синим" или "инфракрасным светом"
находится на передней части нижней камеры портала.
5.5.5.2 Освещение косо направленным "обычным светом"
P
ис
. 5.5 - 3
Модуль
освещения
косо
направленным
"
обычным
светом
"
для
нижней
камеры
портала
Формат подложки От 50 мм x 50 мм до 100 мм x 180 мм
Толщина подложки От 0,5 мм до 1,5 мм
Исполнение подложки Не скрайбирована (без проблем)
Скрайбирована (после тестирования)
Опора в транспортере 2,5 мм
Оптическое центрирование: Поле зрения
модуля СТЗ для ПП
Тип освещения при светлых пастах -
Тип освещения при светлых пастах и малом
расстоянии до соседних структур (> 1 мм) -
5,7 мм x 5,7 мм
Модуль СТЗ
для ПП (стандарт)
Освещение косо направленным светом (вариант)
Критерии метки См. модуль СТЗ, распознавание положения
Механическое центрирование:
точность центрирования X/Y ± 0,07 мм / 4 Sigma
Свободное пространство под подложкой 12 мм
Разъем для присоединения пневмосистемы 5,5 бар
5 Расширения станции Руководство по эксплуатации SIPLACE S-25 HM
5.5 Центрирование керамической подложки ПО-версия SR.503.xx Издание 04/2002 RU
184
Освещение косо направленным светом может включаться в качестве альтернативы
имеющемуся освещению (см. табл. в разделе 5.5.2
, стр. 180).
ССЫЛКА:
Освещение косо направленным светом может использоваться только на нижней камере
портала. 5
5.5.5.3 Освещение косо направленным "синим светом" для распознавания
меток на керамике и композиционных электрохимических материалах
Освещение косо направленным "синим светом" в большинстве случаев позволяет
добиваться заметного улучшения контраста блестящих ориентирующих меток на светлом
материале базы, таком как керамика или CEM (c
omposite electrochemical materials,
композиционные электрохимические материалы). Ориентирующие метки, покрытые
резистом для защиты от припоя, также хорошо распознаются на светлом фоне.
P
ис
. 5.5 - 4
Освещение
косо
направленным
синим
или
инфракрасным
светом
