5.10 Вакуум-инструмент
Другим модулем, позволяющим повысить точность монтажа на печатных платах с
прогибом, является вакуум-инструмент. Если это устройство установлено, то печатные
платы с прогибом могут притягиваться вакуум-накладкой во время сборки и, благодаря
этому, выравниваться в плоскости. 5
Вакуум-инструмент может использоваться при простом и двойном транспортере. Это
устройство монтируется на подъемном
столике. 5
Функциональное описание
Печатная плата транспортируется на сборочный конвейер и там останавливается.
Подъемный столик поднимается, и вакуумный контур вакуум-инструмента открывается.
После этого печатная плата зажимается. Вакуум-инструмент, пружиня, давит на печатную
плату за счет подъема столика. Таким образом, вакуум-присосы вакуум-инструмента
нажимают на печатную плату и фиксируют ее.
После монтажа вакуум-каналы
вентилируются. Подъемный столик опускается, и зажимы
печатной платы разжимаются. Теперь печатная плата может транспортироваться дальше.
5 Расширения станции Руководство по эксплуатации SIPLACE S-25 HM
5.11 Модуль СТЗ для компонентов DCA на 12-сегментной Collect&Place-головке ПО-версия SR.503.xx Издание 04/2002 RU
202
5.11 Модуль СТЗ для компонентов DCA на 12-
сегментной Collect&Place-головке
5

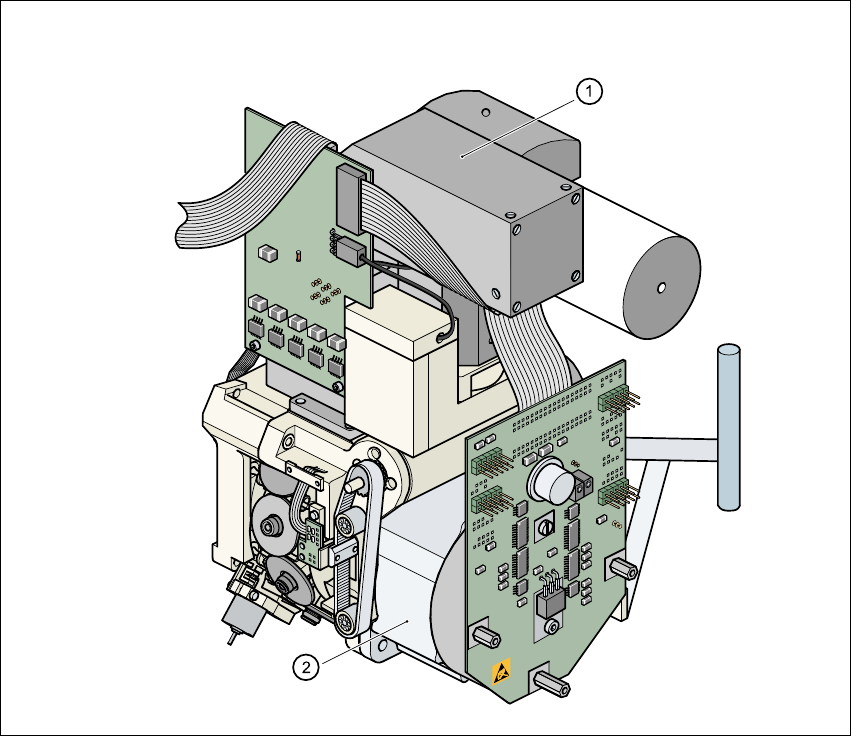

P
ис
. 5.11 - 1
Модуль
СТЗ
для
компонентов
DCA
на
12-
сегментной
Collect&Place-
головке
5
(1) Модуль СТЗ для компонентов DCA
(2) 12-сегментная Collect&Place-головка
Руководство по эксплуатации SIPLACE S-25 HM 5 Расширения станции
ПО-версия SR.503.xx Издание 04/2002 RU 5.11 Модуль СТЗ для компонентов DCA на 12-сегментной Collect&Place-головке
203
5.11.1 Описание 12-сегментной Collect&Place-головки с модулем СТЗ для
компонентов DCA
С помощью модуля СТЗ для компонентов DCA 12-сегментная Collect&Place-головка может
оптически центрировать и монтировать компоненты размером от 0,6 мм x 0,3 мм до 13 мм
x 13 мм. При монтаже быстродействующих перевернутых кристаллов и компонентов типа
Bare-Die пакет DCA позволяет добиваться оптимальной скорости и точности.
5.11.2 Технические данные 12-сегментной Collect&Place-головки с модулем
СТЗ для компонентов DCA
Спектр компонентов От 0201 до 13 мм x 13 мм
Спецификация компонентов:
Макс. высота
Мин. шаг выводов
Мин. шаг столбиковых выводов
Мин. диаметр шарика/столб. вывода
Мин. размеры
Макс. размеры
Макс. вес
6 мм
0,4 мм
0,2 мм
0,11 мм
0,6 мм x 0,3 мм
13 мм x 13 мм
2 г
Ход оси Z Макс. 16 мм
Программируемая сила посадки От 2,4 до 5,0 н
Типы присосов 9xx
Макс. производительность монтажа 12.500 компонентов/час
Угловая точность ± 0,7° / 4 σ
Точность монтажа
с модулем СТЗ для компонентов DCA ± 90 мк / 4 σ
