5.14 Повышение эффективности линий SIPLACE
5.14.1 Концепция параллельного монтажа
Как правило, монтажные линии расположены в ряд и объединены друг с другом в
последовательную технологическую схему. Программа монтажа отрабатывается
последовательно, при этом печатные платы транспортируются от одной машины к другой.
Это означает, что комплектация печатной платы распределяется по разным автоматам.
5
P
ис
. 5.14 - 1
Сравнение
последовательной
и
параллельной
линии
При объединении в параллельную технологическую схему содержание монтажа на
отдельных автоматах одно и то же. Эти автоматы выполняют одну и ту же программу
монтажа. Все компоненты, которые при последовательной сборке распределены на
несколько автоматов, в этом случае монтируются на одной машине. Если автомат
полностью загружен, то печатные платы параллельно транспортируются к
следующему
автомату с той же программой монтажа и там комплектуются. Такая комбинация машин с
одной и то же программой монтажа называется группой или кластером.
Последовательная линия
Параллельная линия
Подпольный
транспортер
Группа (кластер)
Горизонтально-
вертикальный
подъемник
Руководство по эксплуатации SIPLACE S-25 HM 5 Расширения станции
ПО-версия SR.503.xx Издание 04/2002 RU 5.14 Повышение эффективности линий SIPLACE
211
5.14.2 Реализация параллельного монтажа
Поскольку для линий с параллельно расположенными автоматами требуется намного
больше площади, схема параллельного монтажа реализуется с помощью подпольного
транспортера и горизонтально-вертикального подъемника (ГВ-челнока). При этом
автоматы расположены в ряд, но подъемные модули и подпольные транспортеры
позволяют реализовывать параллельный режим линии. Благодаря этому, компактность
линий SIPLACE почти сохраняется.
Подпольный транспортер
Два ленточных транспортера транспортируют пустые и укомплектованные печатные платы
под машинами (см. рис. 5.14 - 1
).
Горизонтально-вертикальный подъемник (ГВ-челнок)
ГВ-челнок расположен в начале линии между автоматами и в конце линии. Он подает
печатные платы между уровнем подпольного транспортера и уровнем сборки, а также
между дорожками подпольного транспортера.
5
P
ис
. 5.14 - 2
Горизонтально
-
вертикальный
челнок
(
ГВ
-
челнок
),
смена
дорожки
транспортировки
и
функция
подъема
Горизонтальная
транспортировка
ГВ-челнок
Функция подъема
Вертикальная
транспортировка
Неукомплек-
тованные ПП
Укомплек-
тованные ПП
Стандартный
уровень
транспортировки
Уровень
подпольного
транспортера
ГВ-челнок
Смена дорожки транспортера
5 Расширения станции Руководство по эксплуатации SIPLACE S-25 HM
5.14 Повышение эффективности линий SIPLACE ПО-версия SR.503.xx Издание 04/2002 RU
212
5.14.3 Преимущества параллельного монтажа
Параллельный монтаж позволяет повышать эффективность линии за счет более высокой
загрузки монтажных автоматов.
5
P
ис
. 5.14 - 3
Повышение
эффективности
,
предотвращение
простоев
В линиях, объединенных в параллельную схему, отказ отдельных автоматов не приводит к
простою всей линии. Кроме того, возможен доступ к отдельным машинам без прерывания
монтажа на остальной линии.
Это удобно, например, при
– технологических обследований или режиме тестирования,
– программировании меток ПП, корпусов или пробном монтаже,
– техуходе или ремонте,
– ошибках обслуживания,
например, несвоевременном сращивании лент или
отсутствии компонентов.
Другим преимуществом является возможность произвольного изменения конфигурации
линии с помощью ПО без переналадки машин.

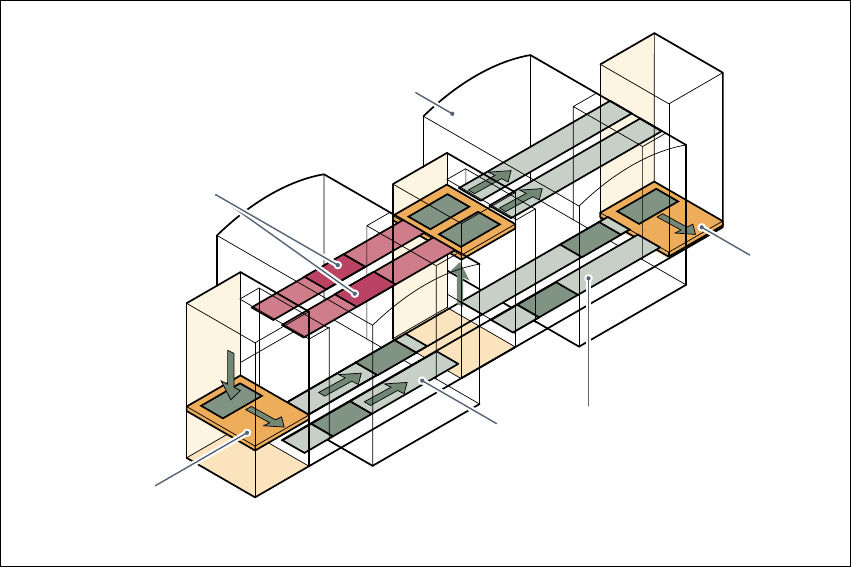

Участок транспортировки
ПП, занятый под сборку
Монтажный автомат
Горизонтально-
вертикальный
подъемник
Подпольный
транспортер
Смена
дорожки
