Руководство по эксплуатации SIPLACE S-25 HM 1 Введение и технические данные
ПО-версия SR.503.xx Издание 04/2002 RU 1.6 Поточные линии
23
1.6 Поточные линии
1.6.1 Общее описание
Автомат может включаться в поточные линии со станциями ввода и вывода, установками
трафаретной печати, паяльными печами и другими установками автоматического монтажа
серии SIPLACE HS-5x, S-20, S-23 HM, F4, F5, F5-HM и станциями нанесения клея SIPLACE
G. Все модули SIPLACE получают необходимые данные с компьютера линии UNIX.
Подключение к вышестоящей системе обработки данных производится через
соответствующие интерфейсы.
1.6.2 Технические данные поточных линий
1
*) SIPLACE HS-5x, SIPLACE S-23 HM, SIPLACE S-25 HM
с 12-сегментной Collect&Place-головкой
**) SIPLACE 80 S-20, SIPLACE 80 F
4
с 12-сегментной Collect&Place-головкой
***) SIPLACE S-25 HM с 6-сегментной Collect&Place-головкой
****) SIPLACE 80 F
4
/F
5
/F
5
HM
Система Монтажные линии SIPLACE
Модули SIPLACE HS-5x / SIPLACE 80 S-20 / SIPLACE S-23 HM
SIPLACE 80 F
4
/ SIPLACE F
5
/ SIPLACE F
5
HM,
SIPLACE S-25HM
Периферийные агрегаты Станции ввода/вывода
установки трафаретной печати
паяльные печи
инспекционные зоны и т.д.
Спектр компонентов От 0201 */ 0402 ** до 32 мм x 32 мм *** или
от 0201 */ 0402 ** до 55 мм x 55 мм ****
Транспортер печатных плат С автоматической настройкой ширины
Формат печатных плат
(длина x ширина)
От 50 мм x 50 мм до 508 мм x 460 мм
(от 2" x 2" до 20" x 18")
Производительность монтажа В зависимости от комплектации модулями
Занимаемая площадь 4 м² /
модуль SIPLACE S/F
7,5 м² / модуль SIPLACE HS-5x
1 Введение и технические данные Руководство по эксплуатации SIPLACE S-25 HM
1.7 Разъемы для подключения электрического и пневматического оборудования ПО-версия SR.503.xx Издание 04/2002 RU
24
1.7 Разъемы для подключения электрического и
пневматического оборудования
1

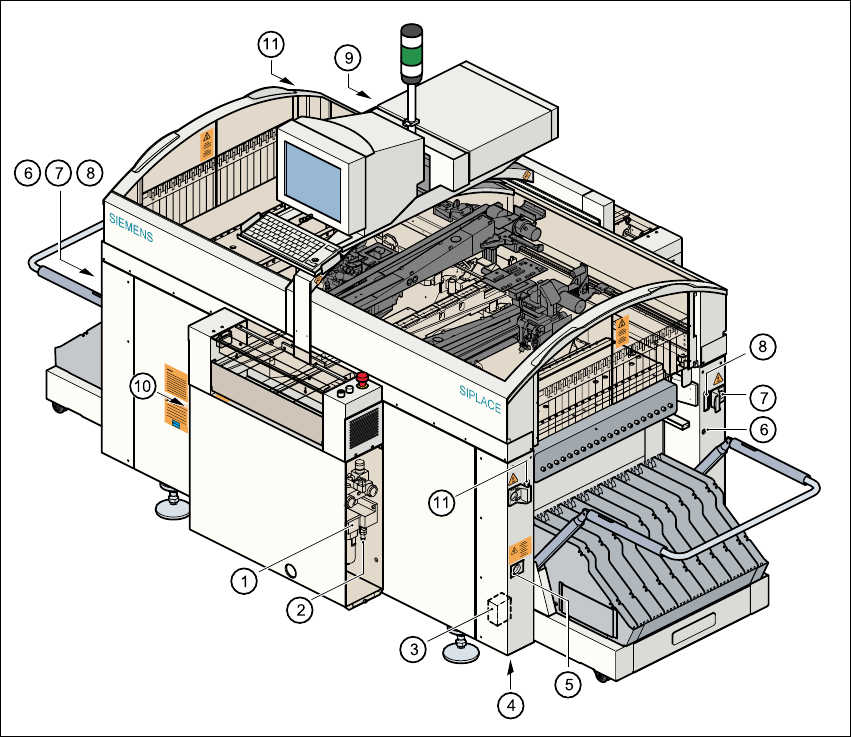

P
ис
. 1.7 - 1
Разъемы
для
подключения
электрического
и
пневматического
оборудования
на
автомате
(1) Модуль пневмообеспечения
(2) Разъем для присоединения шланга пневмообеспечения
(3) Сетевой фильтр Z1
(4) Отверстие для протягивания сетевого кабеля
(5) Сервисная розетка
(6) Пневматический разъем для присоединения столика компонентов
(7) Разъем для подключения питающего кабеля столика компонентов
(8) Разъем для подключения интерфейса связи столика компонентов
(9) Разъем в блоке управления для подключения к ЛВС
(10) Главный выключатель
(11) Разъем для подключения управляющего
кабеля механизма смены лотков
Руководство по эксплуатации SIPLACE S-25 HM 1 Введение и технические данные
ПО-версия SR.503.xx Издание 04/2002 RU 1.7 Разъемы для подключения электрического и пневматического оборудования
25
ОПАСНО ДЛЯ ЖИЗНИ
Электроснабжение автомата производится от сети с напряжением 3 x 400 В~ или 3x208В~
(версия для США) ± 5 %, 50/60 Гц. В связи с этим части автомата находятся под опасными
напряжениями, даже при выключенном главном выключателе. Поэтому ненадлежащее
обращение с этим автоматом может повлечь за собой смерть или тяжкие телесные
повреждения, а также значительный материальный ущерб. 1
ОПАСНО
Запрещается отсоединять пневматические линии под давлением. Вы можете получить
травму! 1
