1 Введение и техни ческие данные Р уководство по эксплуатации SIPLAC E S-25 HM 1.14 Узл ы автомата . Моду ли СТЗ ПО - версия SR.503.xx Изда ние 0 4/2002 RU 46 1.14. 4 Т ехнически е данные мод ул я СТЗ для комп онен тов (…
Руководство по эксплуатации SIPLACE S-25 HM 1 Введение и технические данные
ПО-версия SR.503.xx Издание 04/2002 RU 1.14 Узлы автомата. Модули СТЗ
45
1.14.2 Технические данные модуля СТЗ для компонентов (стандартная
камера) на 12-сегментной Collect&Place-головке
1
1
1
1
1
1

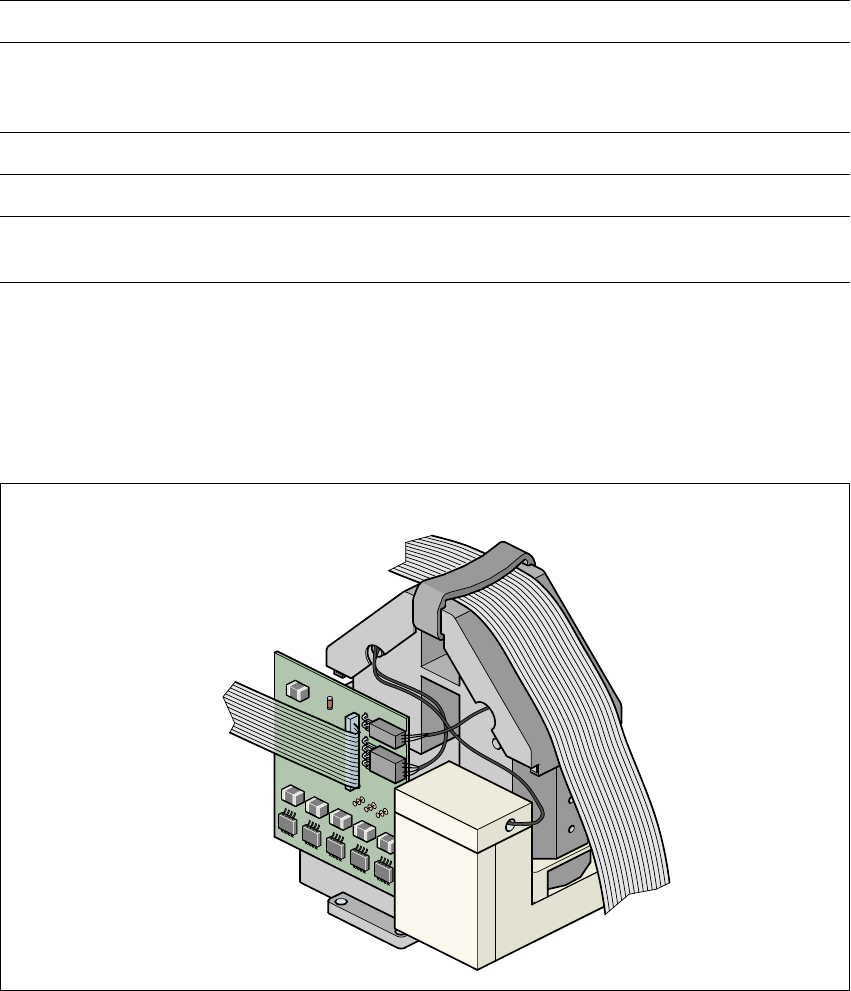

1.14.3 Модуль СТЗ для компонентов (стандартная камера) на 6-сегментной
Collect&Place-головке
1
P
ис
. 1.14 - 2
Модуль
СТЗ
для
компонентов
(
стандартная
камера
)
на
6-
сегментной
Collect&Place-
головке
Размеры компонентов 0,6 мм x 0,3 мм до 18,7 мм x 18,7 мм
Спектр компонентов От 0201 до PLCC44,
включая BGA, µBGA, перевернутый кристалл, TSOP,
QFP, PLCC, SO до SO32, DRAM
Минимальный шаг выводов 0,5 мм
Поле зрения 24 мм x 24 мм
Тип освещения Oтраженный свет
(3 произвольно программируемые уровня)
1 Введение и технические данные Руководство по эксплуатации SIPLACE S-25 HM
1.14 Узлы автомата. Модули СТЗ ПО-версия SR.503.xx Издание 04/2002 RU
46
1.14.4 Технические данные модуля СТЗ для компонентов (стандартная
камера) на 6-сегментной Collect&Place-головке

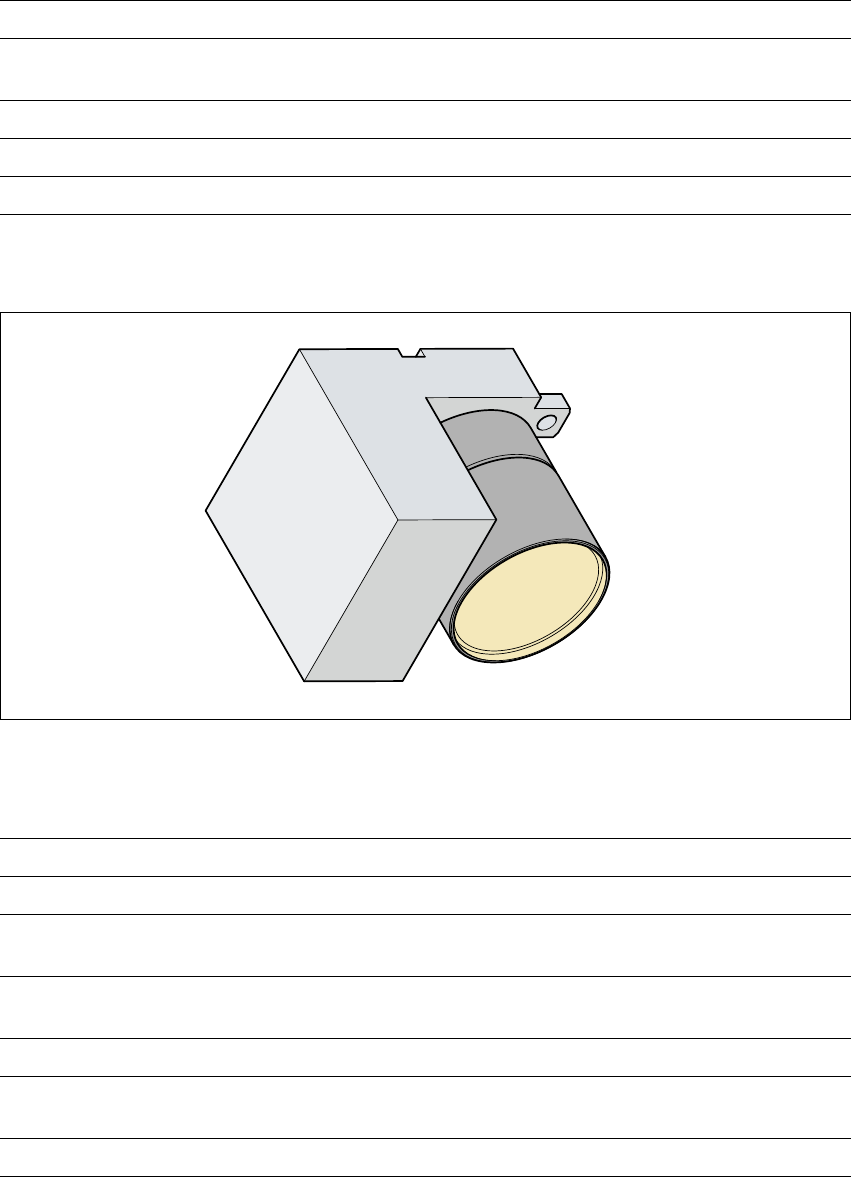

1.14.5 Модуль СТЗ для печатных плат
1
P
ис
. 1.14 - 3
Модуль
СТЗ
для
печатных
плат
1.14.6 Технические данные модуля СТЗ для печатных плат
Размеры компонентов От 0,5 мм x 1,0 мм до 32 мм x 32 мм
Спектр компонентов От 0603 до 32 мм x 32 мм
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC BGA
Минимальный шаг выводов 0,5 мм
Поле зрения 24 мм x 24 мм
Тип освещения Oтраженный свет (3 произвольно программируемые уровня)
Ориентирующие метки До 3 на программу монтажа
Локальные ориентирующие метки До 2 на ПП (возможны различные типы)
Накопитель библиотек До 255 типов ориентирующих меток
(≥ 249 системных ориентирующих меток)
Обработка изображений Принцип корреляции или метод следования контуру
(Geometric Alignment - геометрическое выравнивание)
Тип освещения Отраженный свет
Время распознавания 1 метки /
исключающей метки
0,4 с
Поле зрения 5,7 мм x 5,7 мм
Руководство по эксплуатации SIPLACE S-25 HM 1 Введение и технические данные
ПО-версия SR.503.xx Издание 04/2002 RU 1.15 Узлы автомата. Транспортер печатных плат
47
1.15 Узлы автомата. Транспортер печатных плат
1.15.1 Устройство транспортера печатных плат
Для стандартного оснащения автомата предусматривается простой транспортер. По
желанию заказчика может поставляться двойной транспортер. Выберите левую или
правую сторону транспортера ПП в качестве стационарной стороны транспортера в
зависимости от требований.
1
P
ис
. 1.15 - 1
Простой
транспортер
печатных
плат

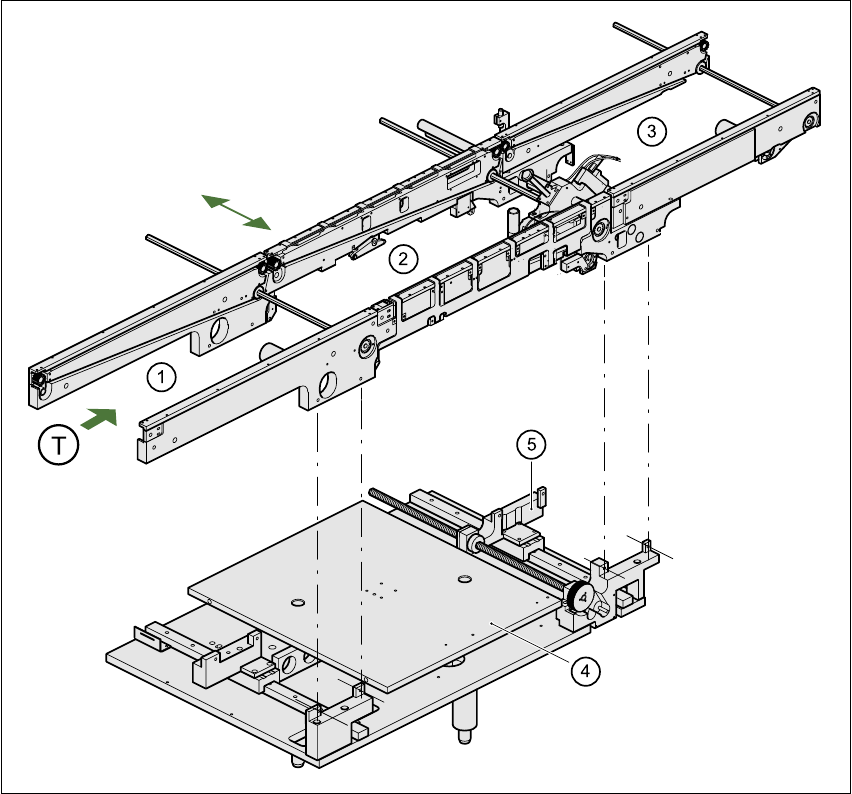

(1) Подающий транспортер (2) Средний транспортер
(3) Выводной транспортер (4) Подъемный столик
(5) Настройка ширины (T) Направление транспортировки ПП
