2 Производственная безопаснос ть Руководство по эксплуатации SIPLACE S- 25 HM 2.1 Указания по безоп асности ПО - в ерсия SR.503.xx Изд ание 04/2002 RU 68 2.1.8 Ук а з а н и я по без опасно сти при уст а нов к е в автомат…
Руководство по эксплуатации SIPLACE S-25 HM 2 Производственная безопасность
ПО-версия SR.503.xx Издание 04/2002 RU 2.1 Указания по безопасности
67
Лазерное излучение!
Излучение лазерного диода (красный свет или
инфракрасный свет) сканера штрихкода ПП
вредно для глаз человека.
Æ Не смотреть на лазерный луч!
Æ Не направлять сканер штрихкода ПП в глаза
другому.
Æ При монтаже учитывать возможные
отражения лазерного луча во время
эксплуатации.
Вскрытие корпуса во время эксплуатации не
прерывает возможное включение лазерного
диода через подачу тактовых импульсов
считывания.
Максимальная выходная мощность лазерного
луча в окне сканирования составляет 1,0 мВ.
Поэтому сканер штрихкода ПП относится к
классу лазеров 2.
Рис
. 2.1 - 6
Наклейка
"
Лазерное
излучение
"
Рис
. 2.1 - 7
Наклейка
"
Осторожно
!..."
ЛАЗЕРНОЕ ИЗЛУЧЕНИЕ!
НЕ СМОТРЕТЬ НА ЛУЧ!
КЛАСС ЛАЗЕРОВ 2
EN 60825 1991
Макс. выходная мощность:1,0 мВ
Длина волны:670 нм
Осторожно!
Лазерное излучение при открытой крышке и
шунтированной предохр. блокировке!
Не смотреть на луч!
2 Производственная безопасность Руководство по эксплуатации SIPLACE S-25 HM
2.1 Указания по безопасности ПО-версия SR.503.xx Издание 04/2002 RU
68

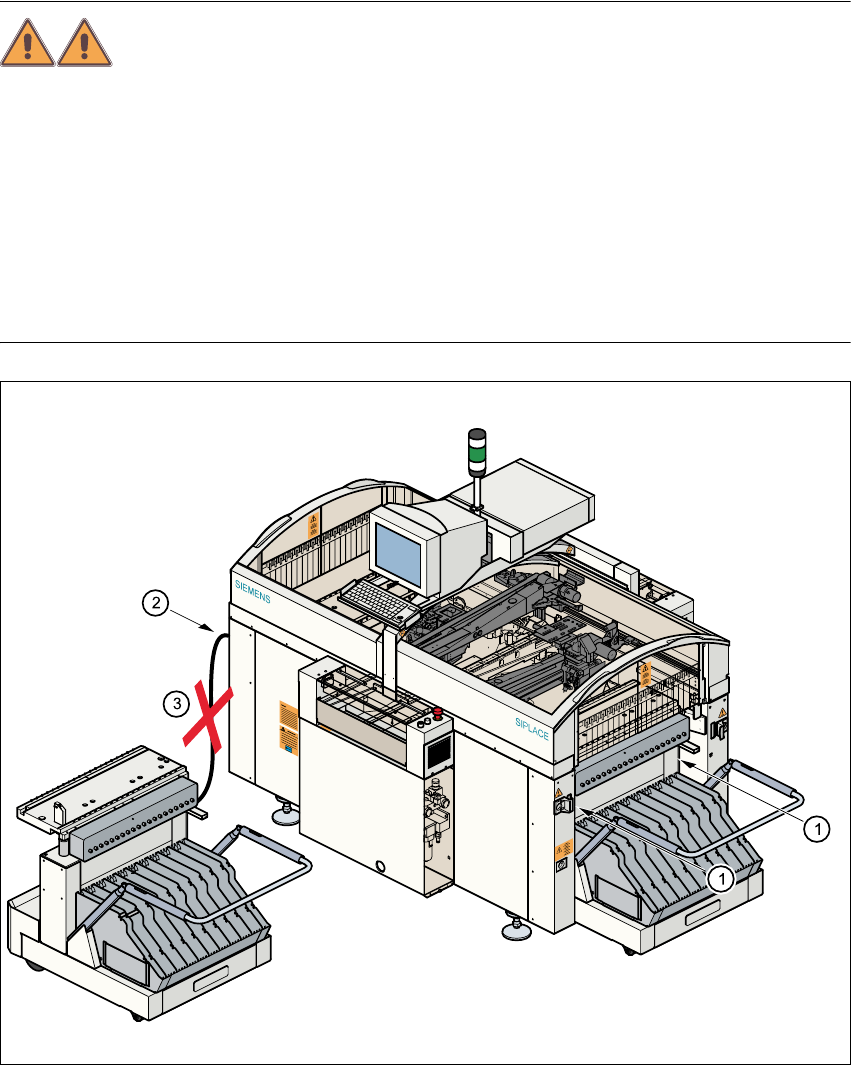

2.1.8 Указания по безопасности при установке в автомат и удалении
передвижного столика компонентов
ОПАСНО 2
Æ Во время работы машины запрещается протягивать руку в просветы между столиками
компонентов и стойкой автомата (поз.1).
Æ Питающие кабели столиков компонентов должны присоединяться или отсоединяться от
розеток автомата только тогда, когда столик компонентов установлен в автомате
(поз.2).
Æ Категорически запрещается присоединять соединительные кабели столиков
компонентов к розеткам автомата (поз.3) и обслуживать столик компонентов через
пневмосистему вне автомата!
2
Рис
. 2.1 - 8
Указания
по
безопасности
при
обращении
с
передвижным
столиком
компонентов
Руководство по эксплуатации SIPLACE S-25 HM 2 Производственная безопасность
ПО-версия SR.503.xx Издание 04/2002 RU 2.1 Указания по безопасности
69
2.1.9 Указания по безопасности при изменении высоты столиков
компонентов
ОПАСНО 2
К изменению начальной настройки высоты столика компонентов
допускается только подготовленный персонал сервисной
службы.
При перенастройке соблюдать необходимую осторожность!
Система имеет большой вес и содержит пружины сжатия
(источники потенциальной энергии)! 2
Изменение высоты столика компонентов в соответствии с высотой монтажной
линии
Æ С помощью пневматического управления автомата поднимите плиту столика,
подложите распорную колодку высотой 120 мм между плитой столика и траверсой и
опустите плиту столика на колодку.
Æ Демонтируйте внутреннюю обшивку.
Æ Поверните рукоятку вниз. Стопорная шайба повернется вниз.
Æ Установите регулировочный винт в положение для нужной высоты и законтрите его.
ССЫЛКА:
Если регулировочный винт не устанавливается в положение для нужной высоты,
необходимо установить траверсу выше: 2
Æ закрепить подъемное устройство на траверсе;
Æ осторожно
открыть зажим траверсы;
Æ поднять траверсу так, чтобы конец трубки выступал из зажима приблизительно на 1
мм;
Æ завинтить зажим траверсы наглухо;
Æ установить регулировочный винт в положение для нужной высоты и законтрить его.
Æ Поверните рукоятку столика компонентов вверх. Стопорная шайба повернется вверх.
ССЫЛКА:
Если стопорная шайба вверх не поворачивается, необходимо установить траверсу
выше: 2
Æ закрепить подъемное устройство на траверсе;
Æ осторожно
открыть зажим траверсы;
