2 Производственная безопаснос ть Руководство по эксплуатации SIPLACE S- 25 HM 2.1 Указания по безоп асности ПО - в ерсия SR.503.xx Изд ание 04/2002 RU 74 ССЫЛКА : При отк р ыв а ни и или закрывании защитных кожухо в брат…
Руководство по эксплуатации SIPLACE S-25 HM 2 Производственная безопасность
ПО-версия SR.503.xx Издание 04/2002 RU 2.1 Указания по безопасности
73

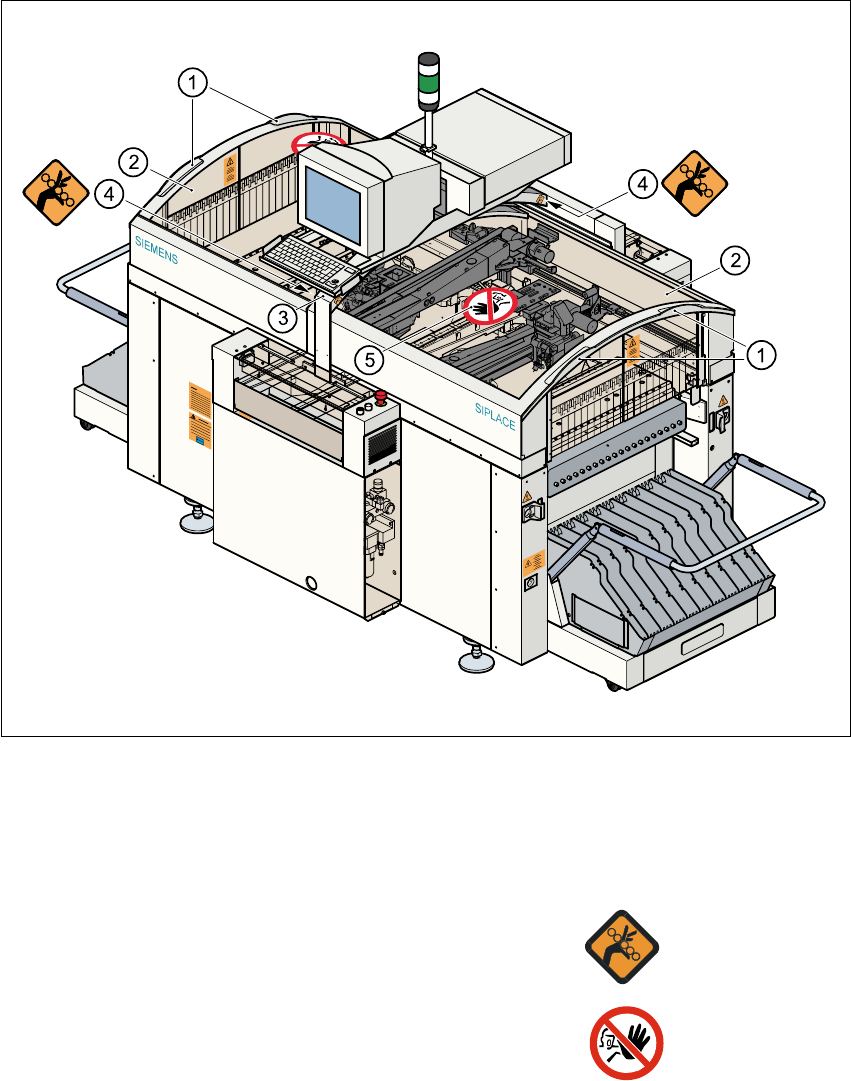

Рис
. 2.1 - 10
Защитные
кожухи
на
автомате
SIPLACE
(1) Углубления для захвата (служат для открывания или закрывания защитных кожухов)
(2) Защитный кожух
(3) Траверса монитора
(4) Узкий просвет (от 4 до 10 мм)
между траверсой монитора и защитным кожухом
(5) Не использовать в качестве опорной поверхности для рук!
Защитные кожухи автоматов имеют два углубления для захвата (1).
2 Производственная безопасность Руководство по эксплуатации SIPLACE S-25 HM
2.1 Указания по безопасности ПО-версия SR.503.xx Издание 04/2002 RU
74
ССЫЛКА:
При открывании или закрывании защитных кожухов брать защитные кожухи только обеими
руками за углубления для захвата, см. поз. (1) и (2) на рис. 2.1 - 11
). Такое "обслуживание
двумя руками" исключает риск травмирования рук.
Кроме того, это позволит избежать перекоса защитных кожухов при открывании и
закрывании и, таким образом, чрезмерной нагрузки на направляющие. 2
Рис
. 2.1 - 11
Обслуживание
двумя
руками
(1) Левая рука
(2) Правая рука
Руководство по эксплуатации SIPLACE S-25 HM 2 Производственная безопасность
ПО-версия SR.503.xx Издание 04/2002 RU 2.1 Указания по безопасности
75
2.1.12 Защита автомата от смещения
В районах, подверженных сейсмическому воздействию, необходимо защищать автомат от
смещения.
Для этого в опорах машины предусмотрены два сверленых отверстия для винтов M8.
Æ Прикрепите автомат винтами к основанию как это показано на рисунке.
Рис
. 2.1 - 12
Защита
автомата
от
смещения
