2.2.2 Защита от вмешательства на подающем/выводном транспортере
ОПАСНО
Высота защита от вмешательства всегда должна настраиваться по высоте
обрабатываемой печатной платы. При этом зазор между защитой от вмешательства и
защитной планкой должен быть минимальным! 2
Защита от вмешательства монтирована на подающем и выводном конвейере
транспортера печатных плат.
Настройте высоту защиты от вмешательства в продольных отверстиях таким образом,
чтобы через защиту могла транспортироваться обрабатываемая печатная плата.

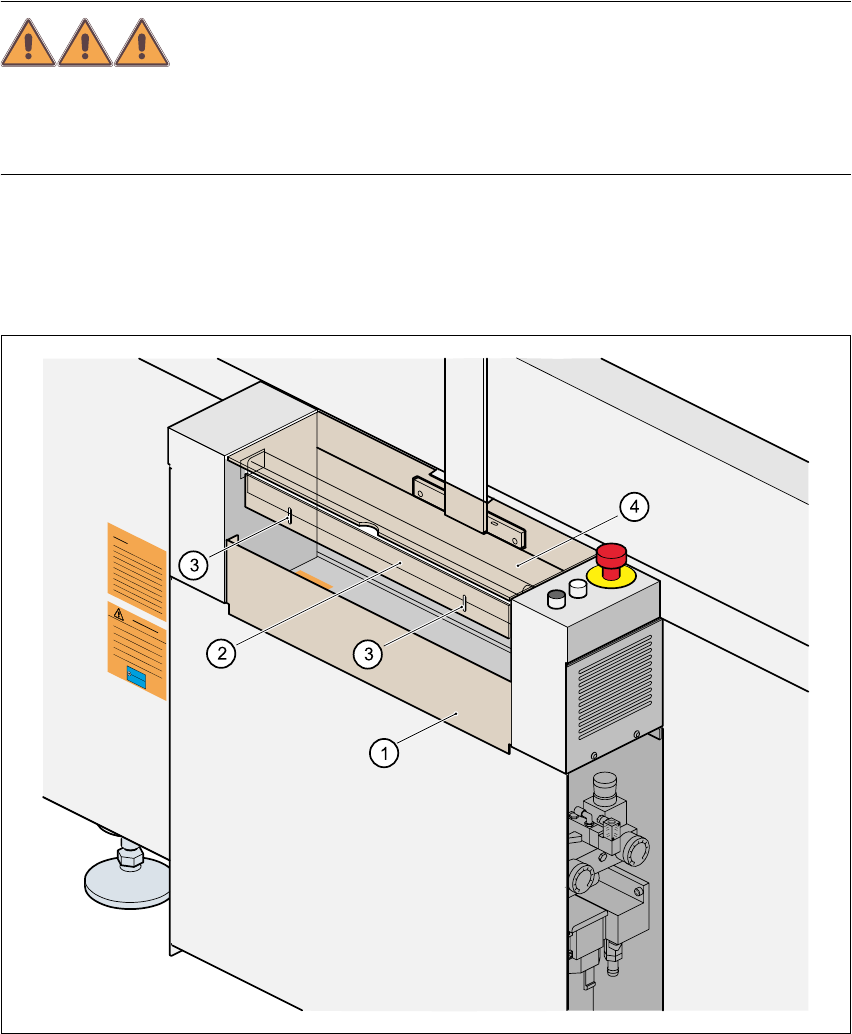

Рис
. 2.2 - 3
Защита
от
вмешательства
на
автомате
(1) Защитная планка (монтируется жестко)
(2) Защита от вмешательства (может настраиваться)
(3) Продольные отверстия для настройки высоты
(4) Крышка
2 Производственная безопасность Руководство по эксплуатации SIPLACE S-25 HM
2.2 Предохранительные устройства ПО-версия SR.503.xx Издание 04/2002 RU
82
2.2.3 Кнопки АВАР ОТКЛ, автоматы защитных кожухов...

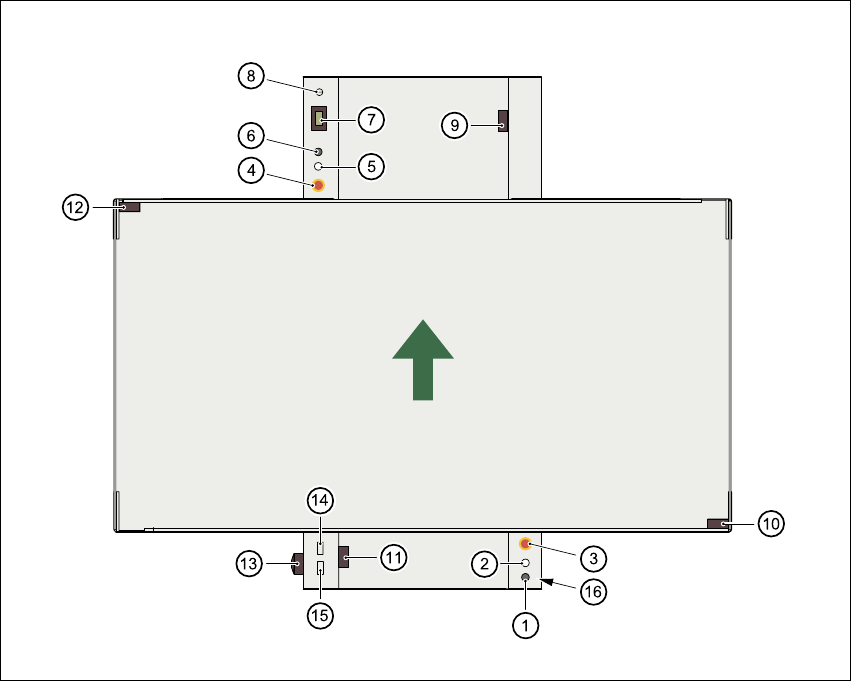

Рис
. 2.2 - 4
Места
монтажа
кнопок
и
предохранительных
комбинаций
контакторов
K1, K2
(1) Кнопка останова
(2) Кнопка пуска
(3) Кнопка АВАР ОТКЛ
(4) Кнопка АВАР ОТКЛ
(5) Кнопка пуска
(6) Кнопка останова
(7) Счетчик компонентов
(8) Выключатель с замочным устройством открыт: положение 0 - нормальный режим
Выключатель с замочным устройством закрыт: положение I - для сервисного
обслуживания
(9) Автомат защитного кожуха (выводной транспортер, 00303617-xx)
(10) Автомат защитного кожуха (справа, 00321417-xx)
(11) Автомат защитного кожуха (подающий транспортер, 00303614-xx)
Руководство по эксплуатации SIPLACE S-25 HM 2 Производственная безопасность
ПО-версия SR.503.xx Издание 04/2002 RU 2.2 Предохранительные устройства
83
(12) Автомат защитного кожуха (слева, 00321416-xx)
(13) Главный выключатель
(14) Предохранительная комбинация контакторов K1
(15) Предохранительная комбинация контакторов K2
(16) Модуль пневмообеспечения
2.2.3.1 Функциональное описание
Кнопка АВАР ОТКЛ
При нажатии кнопки АВАР ОТКЛ (поз.3 и 4 на рис. 2.2 - 4) моторное напряжение осей
порталов отключается. Оси порталов не могут двигаться и не представляют опасности.
ССЫЛКА:
Монтаж приостанавливается и может продолжаться после того, как автомат снова готов к
работе, или прерываться. 2
Автомат защитного кожуха
При открывании одного из защитных кожухов (см. поз. 9, 10, 11 или 12 на рис. 2.2 - 4), оси
портала сразу останавливаются. Они не могут двигаться и больше не представляют
опасности.
Выключатель с замочным устройством
Если выключатель с замочным устройством (поз. 8 на рис. 2.2 - 4) закрыт (положение I),
то при открытых защитных кожухах можно выполнять пошаговое перемещение звезды с
пониженной скоростью. Оси порталов не могут двигаться и не представляют опасности.
ССЫЛКА:
При нормальном эксплуатационном режиме выключатель с замочным устройством открыт,
т.е. установлен в положение "0". 2
ОПАСНО
Открывать защитные кожухи при закрытом выключателе с замочным устройством (в
положении I) разрешается только персоналу с соответствующей квалификацией и
подготовкой. 2
