P-0237-001 - 第101页
Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X1 10M 0405-001 99 H-3 201 630 1 19 9245 COVER 1 818H--010-201 202 41 1 051 1708 SCR TRS 4X6 4 818H--010-202 251 630 103 7554 RELA Y 2 KSSR3,KSSR4 818H--010-251 …
MODEL TCM-X110M
0405-001
98
R
コンベア部
R CONVEYOR SECTION

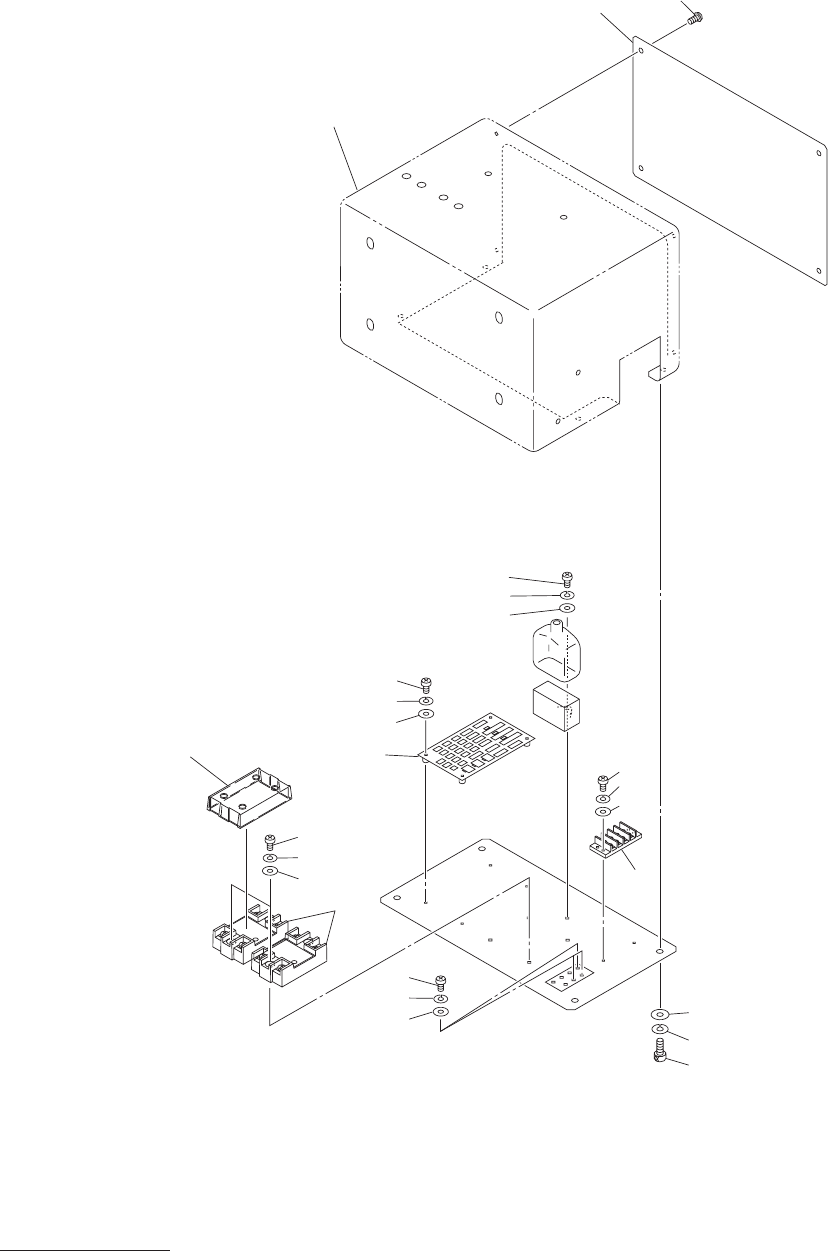

Fig. H-3
電装ボックス
R
Electrical Box R
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110M
0405-001
99
H-3
201 630 119 9245 COVER 1 818H--010-201
202 411 051 1708 SCR TRS 4X6 4 818H--010-202
251 630 103 7554 RELAY 2 KSSR3,KSSR4 818H--010-251
252 630 118 7280 TERMINAL 1 818H--010-252
258 411 113 1400 SCR PAN 4X6 8 818H--010-258
259 411 008 1706 WASHER SPR 4 8 818H--010-259
260 411 119 2104 WASHER V 4X9X0.8 8 818H--010-260
261 630 103 7578 COVER 2 818H--010-261
270 630 119 9252 BRACKET 1 818H--010-270
271 411 042 3001 SCR PAN 4X10 4 818H--010-271
272 411 008 1706 WASHER SPR 4 4 818H--010-272
273 411 119 2104 WASHER V 4X9X0.8 4 818H--010-273
274 630 000 7749 BOLT,HEX-SCT 4 818H--010-274
275 411 141 6705 WASHER SPR 5 4 818H--010-275
276 411 141 4107 WASHER V 5X10X1 4 818H--010-276
281 630 109 9446 P.C.B,MOUNT 1 #UB01(CONN) 818H--010-281
282 411 040 6202 SCR PAN 3X10 4 818H--010-282
283 411 086 4408 WASHER SPR 3 4 818H--010-283
284 411 119 1909 WASHER V 3X7X0.5 4 818H--010-284
285 411 040 6202 SCR PAN 3X10 2 818H--010-285
286 411 086 4408 WASHER SPR 3 2 818H--010-286
287 411 088 9005 WASHER F 3X6X0.5 2 818H--010-287
MODEL TCM-X110M
0405-001
100
R
コンベア部
R CONVEYOR SECTION
Fig. H-4
コンベア幅センサ
Conveyor Width Limit Sensor
