P-0237-001 - 第102页

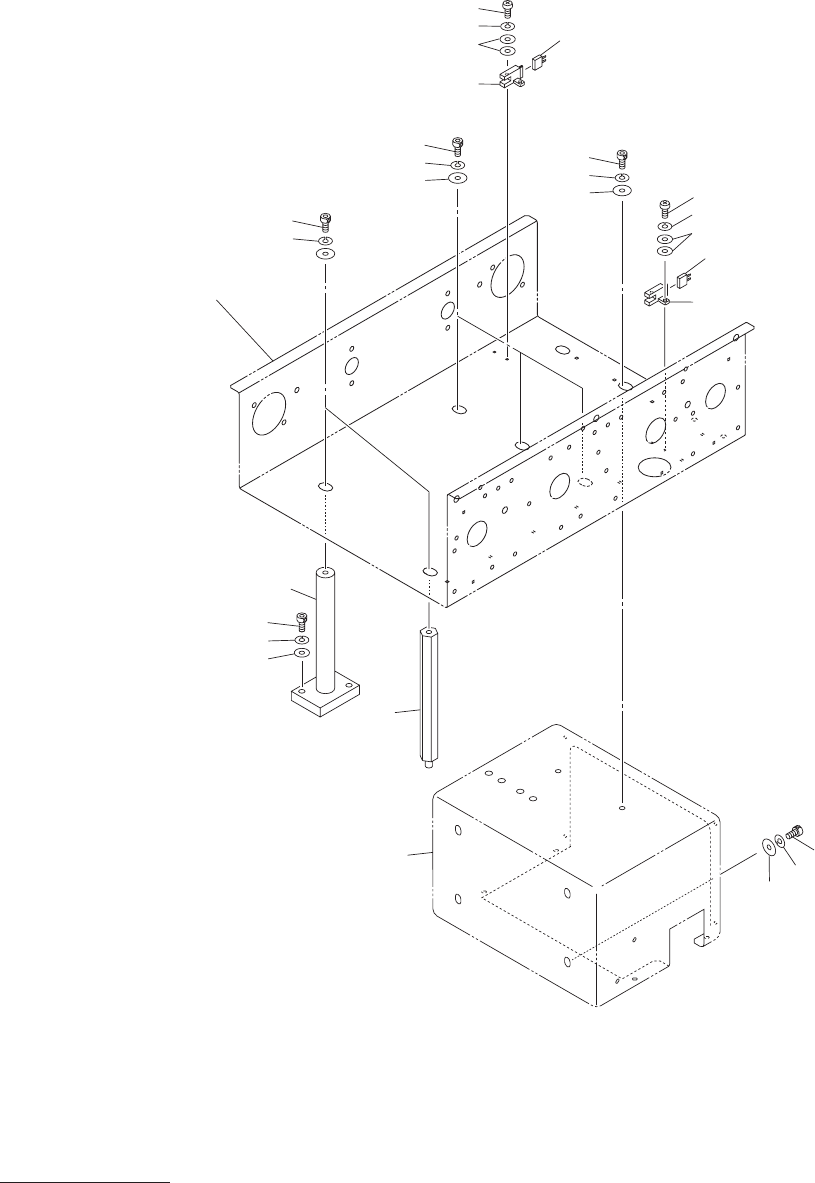

MODEL TCM-X1 10M 0405-001 100 R コンベア部 R CONVEYOR SECTION Fig. H-4 コンベア幅センサ Conveyor Width Limit Sensor …
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110M
0405-001
99
H-3
201 630 119 9245 COVER 1 818H--010-201
202 411 051 1708 SCR TRS 4X6 4 818H--010-202
251 630 103 7554 RELAY 2 KSSR3,KSSR4 818H--010-251
252 630 118 7280 TERMINAL 1 818H--010-252
258 411 113 1400 SCR PAN 4X6 8 818H--010-258
259 411 008 1706 WASHER SPR 4 8 818H--010-259
260 411 119 2104 WASHER V 4X9X0.8 8 818H--010-260
261 630 103 7578 COVER 2 818H--010-261
270 630 119 9252 BRACKET 1 818H--010-270
271 411 042 3001 SCR PAN 4X10 4 818H--010-271
272 411 008 1706 WASHER SPR 4 4 818H--010-272
273 411 119 2104 WASHER V 4X9X0.8 4 818H--010-273
274 630 000 7749 BOLT,HEX-SCT 4 818H--010-274
275 411 141 6705 WASHER SPR 5 4 818H--010-275
276 411 141 4107 WASHER V 5X10X1 4 818H--010-276
281 630 109 9446 P.C.B,MOUNT 1 #UB01(CONN) 818H--010-281
282 411 040 6202 SCR PAN 3X10 4 818H--010-282
283 411 086 4408 WASHER SPR 3 4 818H--010-283
284 411 119 1909 WASHER V 3X7X0.5 4 818H--010-284
285 411 040 6202 SCR PAN 3X10 2 818H--010-285
286 411 086 4408 WASHER SPR 3 2 818H--010-286
287 411 088 9005 WASHER F 3X6X0.5 2 818H--010-287
MODEL TCM-X110M
0405-001
100
R
コンベア部
R CONVEYOR SECTION
Fig. H-4
コンベア幅センサ
Conveyor Width Limit Sensor
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110M
0405-001
101
H-4
302 630 032 5287 SENSOR,PHOTO 2 BPH79,BPH80,EE-SX672
818H--010-302
303 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 EE-1001 818H--010-303
304 411 088 9005 WASHER F 3X6X0.5 8 818H--010-304
305 411 086 4408 WASHER SPR 3 4 818H--010-305
306 411 040 7803 SCR PAN 3X12 4 818H--010-306
310 630 001 0237 WASHER 7 818H--010-310
311 411 141 3001 WASHER SPR 6 7 818H--010-311
312 630 000 7886 BOLT,HEX-SCT 7 818H--010-312
314 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 EE-1001 818H--010-314
316 630 124 2866 BRACKET(TB) 1 818H--010-316
317 630 001 0237 WASHER 4 818H--010-317
318 630 000 7893 BOLT,HEX-SCT 4 818H--010-318
319 411 141 3001 WASHER SPR 6 4 818H--010-319
320 630 096 5087 SHAFT 1 818H--010-320
321 630 049 6123 STAY 1 818H--010-321
322 411 141 4305 WASHER V 6X12.5X1.6 2 818H--010-322
323 411 141 3001 WASHER SPR 6 2 818H--010-323
324 630 000 7909 BOLT,HEX-SCT 2 818H--010-324
