MODEL TCM-X110M
0405-001
100
R
コンベア部
R CONVEYOR SECTION
Fig. H-4
コンベア幅センサ
Conveyor Width Limit Sensor
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110M
0405-001
101
H-4
302 630 032 5287 SENSOR,PHOTO 2 BPH79,BPH80,EE-SX672
818H--010-302
303 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 EE-1001 818H--010-303
304 411 088 9005 WASHER F 3X6X0.5 8 818H--010-304
305 411 086 4408 WASHER SPR 3 4 818H--010-305
306 411 040 7803 SCR PAN 3X12 4 818H--010-306
310 630 001 0237 WASHER 7 818H--010-310
311 411 141 3001 WASHER SPR 6 7 818H--010-311
312 630 000 7886 BOLT,HEX-SCT 7 818H--010-312
314 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 EE-1001 818H--010-314
316 630 124 2866 BRACKET(TB) 1 818H--010-316
317 630 001 0237 WASHER 4 818H--010-317
318 630 000 7893 BOLT,HEX-SCT 4 818H--010-318
319 411 141 3001 WASHER SPR 6 4 818H--010-319
320 630 096 5087 SHAFT 1 818H--010-320
321 630 049 6123 STAY 1 818H--010-321
322 411 141 4305 WASHER V 6X12.5X1.6 2 818H--010-322
323 411 141 3001 WASHER SPR 6 2 818H--010-323
324 630 000 7909 BOLT,HEX-SCT 2 818H--010-324
MODEL TCM-X110M
0405-001
102
R
コンベア部
R CONVEYOR SECTION

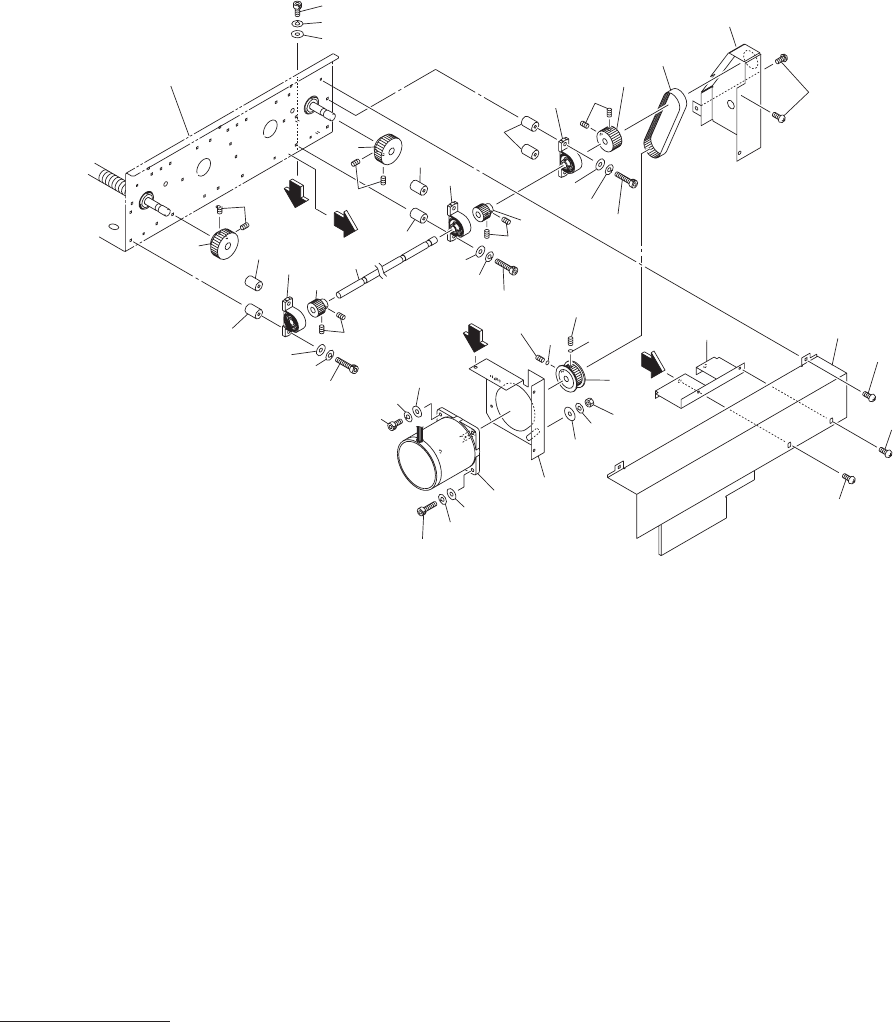

Fig. H-5
コンベア幅駆動部
Conveyor Width Control Driver
