P-0237-001 - 第107页
Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X1 10M 0405-001 105 H-6 501 630 064 2131 PLA TE 1 818H--010-632 502 630 1 16 4533 BRACKET(PHOTO R) 2 818H--010-502 503 630 1 16 4526 BRACKET(PHOTO L) 1 818H--010…
MODEL TCM-X110M
0405-001
104
R
コンベア部
R CONVEYOR SECTION
Fig. H-6
基板検出部、基板ストッパ
P.C.B. Detector,P.C.B. Stopper
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110M
0405-001
105
H-6
501 630 064 2131 PLATE 1 818H--010-632
502 630 116 4533 BRACKET(PHOTO R) 2 818H--010-502
503 630 116 4526 BRACKET(PHOTO L) 1 818H--010-503
504 630 122 1502 BRACKET 1 818H--010-630
505 630 092 8723 ASSY,SENSOR,PHOTO 5 BPH93,BPH83,BPH53,BPH51,BPH76
818H--010-505
506 411 119 1909 WASHER V 3X7X0.5 22 818H--010-506
507 411 086 4408 WASHER SPR 3 22 818H--010-507
508 411 162 1604 SCR PAN 3X20 10 818H--010-508
509 411 054 6809 NUT HEX 3 10 818H--010-509
510 411 141 4008 WASHER V 4X9X0.8 2 818H--010-510
511 411 141 2905 WASHER SPR 4 2 818H--010-511
512 630 000 7619 BOLT,HEX-SCT 2 818H--010-512
513 411 141 4008 WASHER V 4X9X0.8 2 818H--010-513
514 411 141 2905 WASHER SPR 4 2 818H--010-514
515 630 000 7657 BOLT,HEX-SCT 2 818H--010-515
516 630 077 4818 LEVER 1 818H--010-516
517 630 001 0220 WASHER 1 818H--010-517
518 630 000 7763 BOLT,HEX-SCT 1 818H--010-518
519 630 069 2938 NUT 1 818H--010-519
520 411 054 6809 NUT HEX 3 1 818H--010-520
521 411 040 6202 SCR PAN 3X10 3 818H--010-521
522 411 054 8506 NUT HEX 4 1 818H--010-522
523 411 162 1505 SCR PAN 4X20 1 818H--010-523
524 630 001 8103 SPRING,TENSION 1 2086 818H--010-524
525 630 089 8378 BRACKET 1 818H--010-631
527 630 000 7619 BOLT,HEX-SCT 3 M4X8
528 630 001 0213 WASHER 3 BW4
529 411 141 2905 WASHER SPR 4 3 SW4
530 630 000 7633 BOLT,HEX-SCT 3 M4X12
MODEL TCM-X110M
0405-001
106
R
コンベア部
R CONVEYOR SECTION

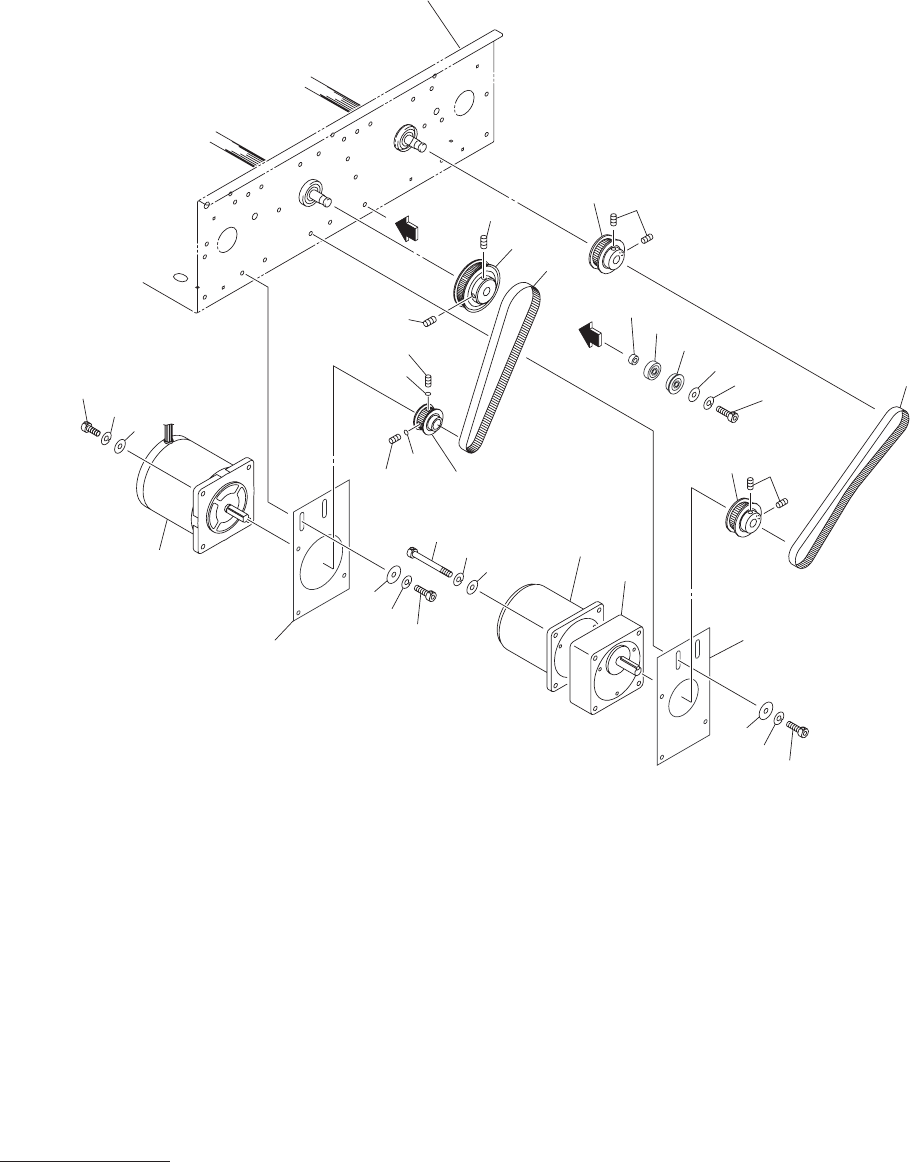

Fig. H-7
コンベアベルト駆動部
Conveyor Belt Driver
