P-0237-001 - 第123页
Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X1 10M 0405-001 121 JC-2 101 630 096 7906 BRACKET 2 818JC-010-101 104 630 096 8613 PLA TE 1 818JC-010-104 105 630 093 7039 SENSOR,PROXIMITY 2 BPH85,BPH86,PM-U24 …
MODEL TCM-X110M
0405-001
120
XY
トップベース部
XY TOP BASE SECTION

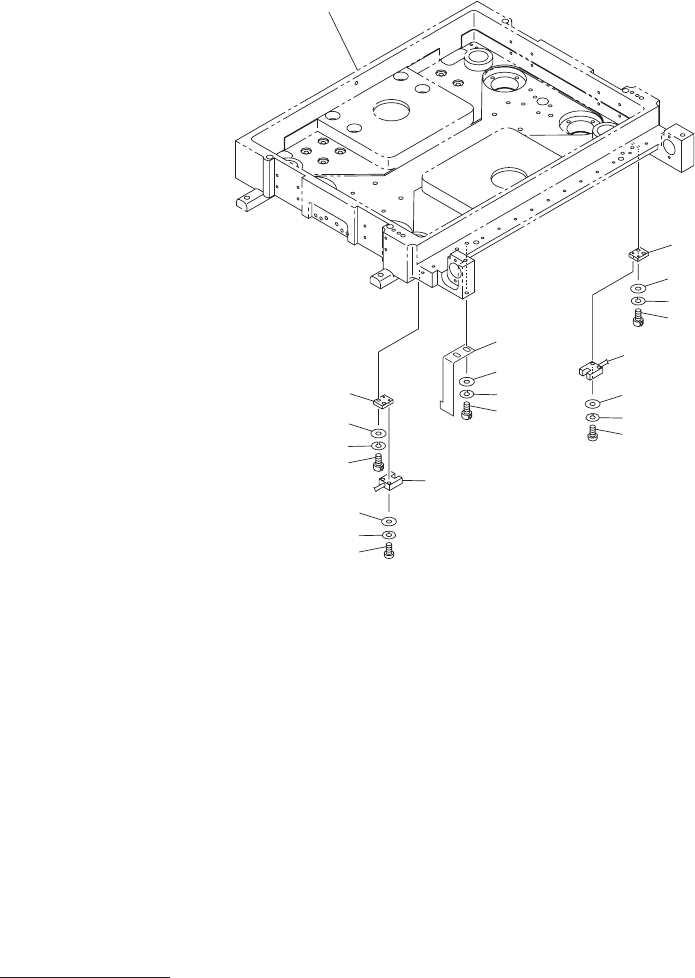

Fig. JC-2
バックアップ上下検出部
Back-up Leveller Detector
See Fig.JC-1
Key No.4
104
110
11
2
107
105
105
11
5
11
6
114
101
115
11
6
114
101
11
8
11
9
117
118
11
9
117
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110M
0405-001
121
JC-2
101 630 096 7906 BRACKET 2 818JC-010-101
104 630 096 8613 PLATE 1 818JC-010-104
105 630 093 7039 SENSOR,PROXIMITY 2 BPH85,BPH86,PM-U24
818JC-010-105
107 630 000 7626 BOLT,HEX-SCT 2 818JC-010-107
110 411 141 2905 WASHER SPR 4 2 818JC-010-110
112 411 141 4008 WASHER V 4X9X0.8 2 818JC-010-112
114 630 000 7527 BOLT,HEX-SCT 4 818JC-010-114
115 411 141 2806 WASHER SPR 3 4 818JC-010-115
116 411 141 3902 WASHER V 3X7X0.5 4 818JC-010-116
117 411 112 9001 SCR PAN 2X10 4 818JC-010-117
118 411 141 2509 WASHER SPR 2 4 818JC-010-118
119 411 141 3605 WASHER V 2X5X0.3 4 818JC-010-119
MODEL TCM-X110M
0405-001
122
XY
トップベース部
XY TOP BASE SECTION
Fig. JC-3
基板位置決め部
P.C.B. Positioning Section
See Fig.JC-1
Key No.4
208
207
207-05
207-07
207-09
207-03
207-08
207-01
207-14
208
POSITIONING PIN P1
(VARIANT)
POSITIONING PIN Q1
(VARIANT)
20
5
215
208
206
210
212
214
210
212
214
209
211
213
203
209
211
213
202
204
215
208
201
