P-0237-001 - 第195页
Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X1 10M 0405-001 193 L-4 301 630 1 19 021 1 ST A Y 1 818L--010-301 302 630 001 0220 W ASHER 2 818L--010-302 303 41 1 141 6705 WASHER SPR 5 2 818L--010-303 304 630…
MODEL TCM-X110M
0405-001
192
本体部
MAIN BODY SECTION

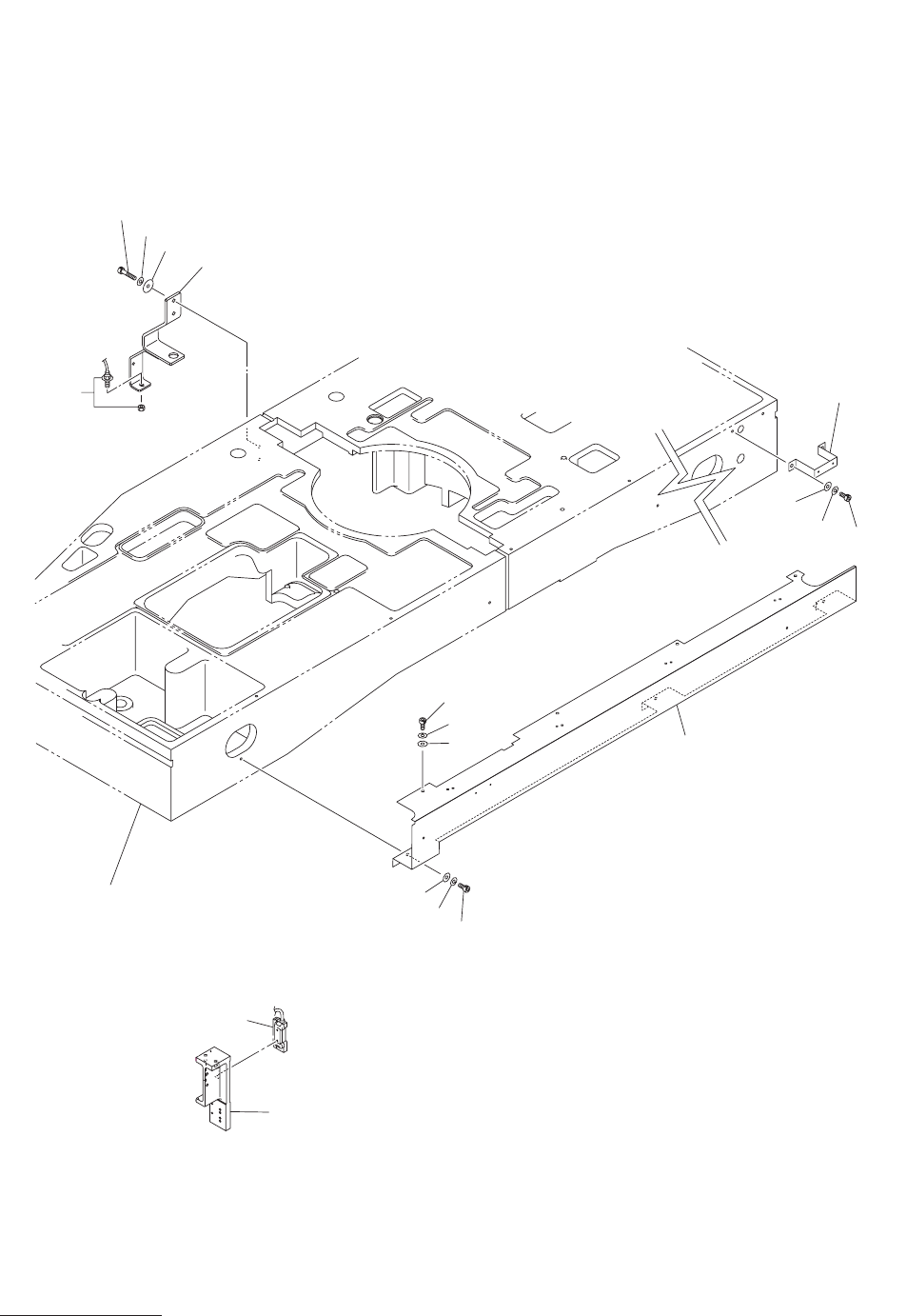

Fig. L-4
テープエンド検出部
Tape End Detector
304
303
302
301
341
342
343
344
333
334
See Fig.L-1
Key No.12
See Fig.E-2
Key No.123
335
331
333
334
335
309
310
Fig.L-4
4797L-002
TCM-X300-002
TCM-X200-003
4797A-003
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110M
0405-001
193
L-4
301 630 119 0211 STAY 1 818L--010-301
302 630 001 0220 WASHER 2 818L--010-302
303 411 141 6705 WASHER SPR 5 2 818L--010-303
304 630 000 7770 BOLT,HEX-SCT 2 818L--010-304
309 630 117 2477 ASSY,SENSOR,PELEC 1 BPH34 Amp 818L--010-309
310 630 004 2108 SENSOR,PELEC 1 BPH34,FU-6F 818L--010-310
331 630 116 5493 COVER 1 818L--010-331
333 630 000 7756 BOLT,HEX-SCT 7 818L--010-333
334 411 141 6705 WASHER SPR 5 7 818L--010-334
335 411 141 4107 WASHER V 5X10X1 7 818L--010-335
341 630 095 7938 BRACKET 1 818L--010-341
342 411 141 4107 WASHER V 5X10X1 2 818L--010-342
343 411 141 6705 WASHER SPR 5 2 818L--010-343
344 630 000 7756 BOLT,HEX-SCT 2 818L--010-344
MODEL TCM-X110M
0405-001
194
本体部
MAIN BODY SECTION

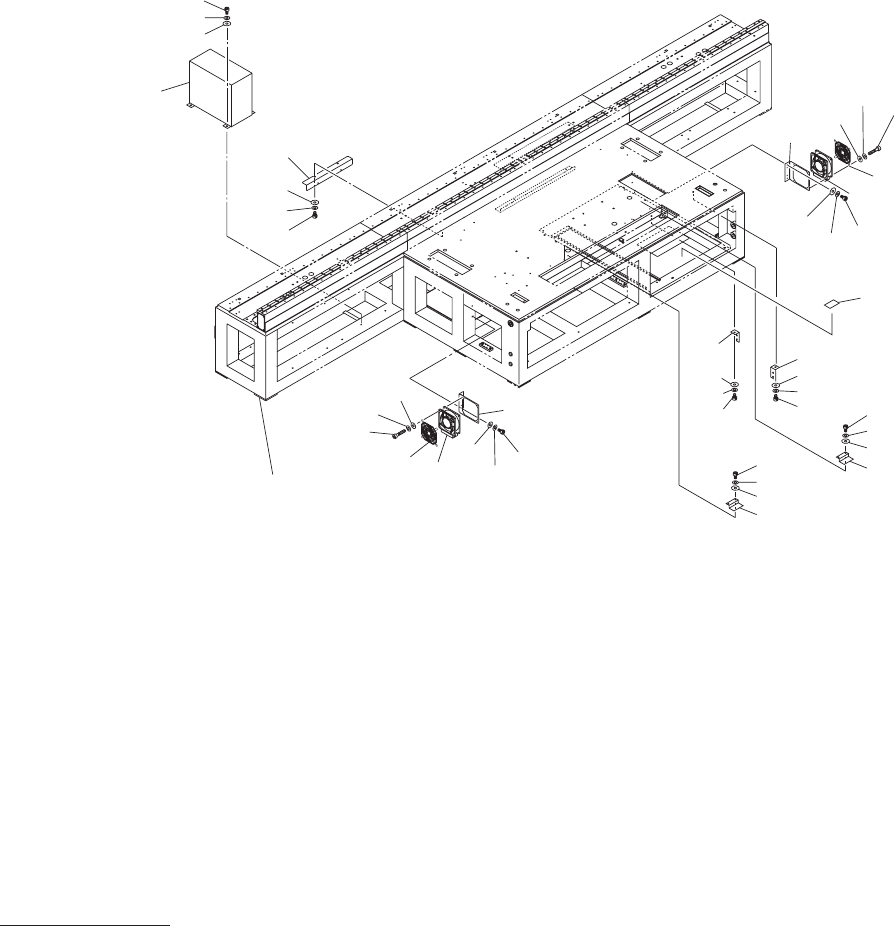

Fig. L-6
本体冷却ファン
Machine Cooling Fan
