Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X1 10M 0405-001 295 SB-4 351 630 1 1 1 1728 ASSY ,CORD(X100MOT F1) 1 -XCN105 818SB-010-351 352 630 129 8801 ASSY ,CORD(X1 10MOT F2) 1 -XCN109 818SB-010-352 353 6…
MODEL TCM-X110M
0405-001
294

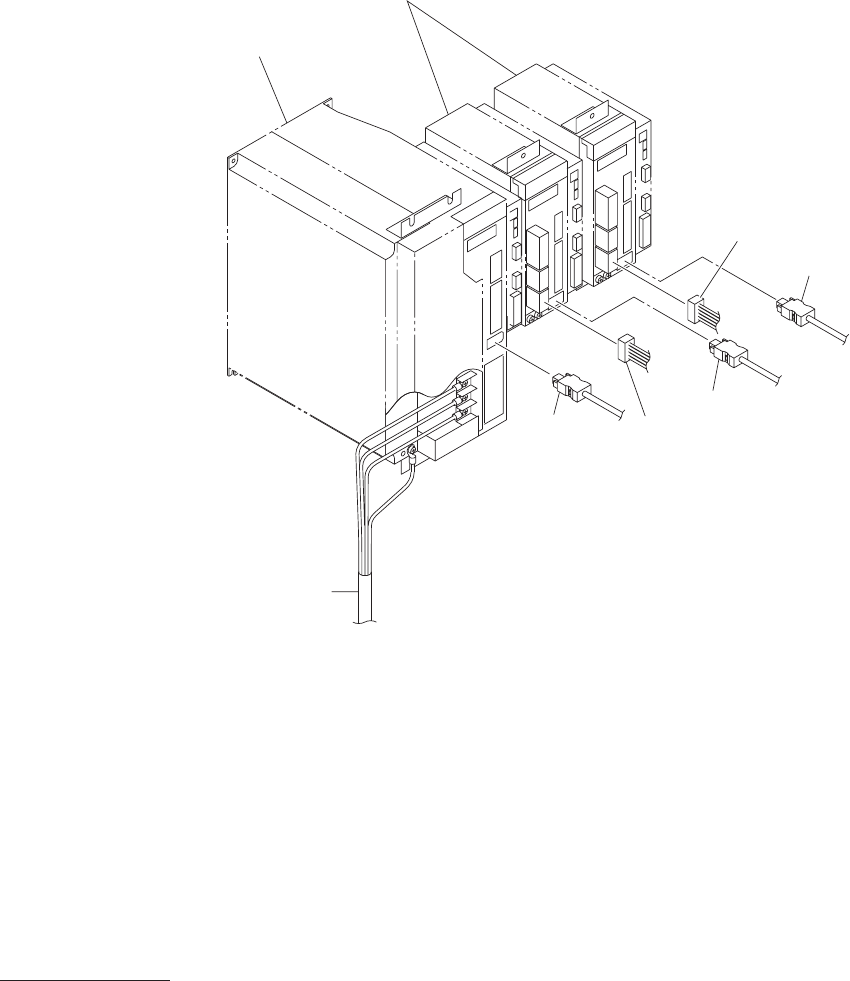

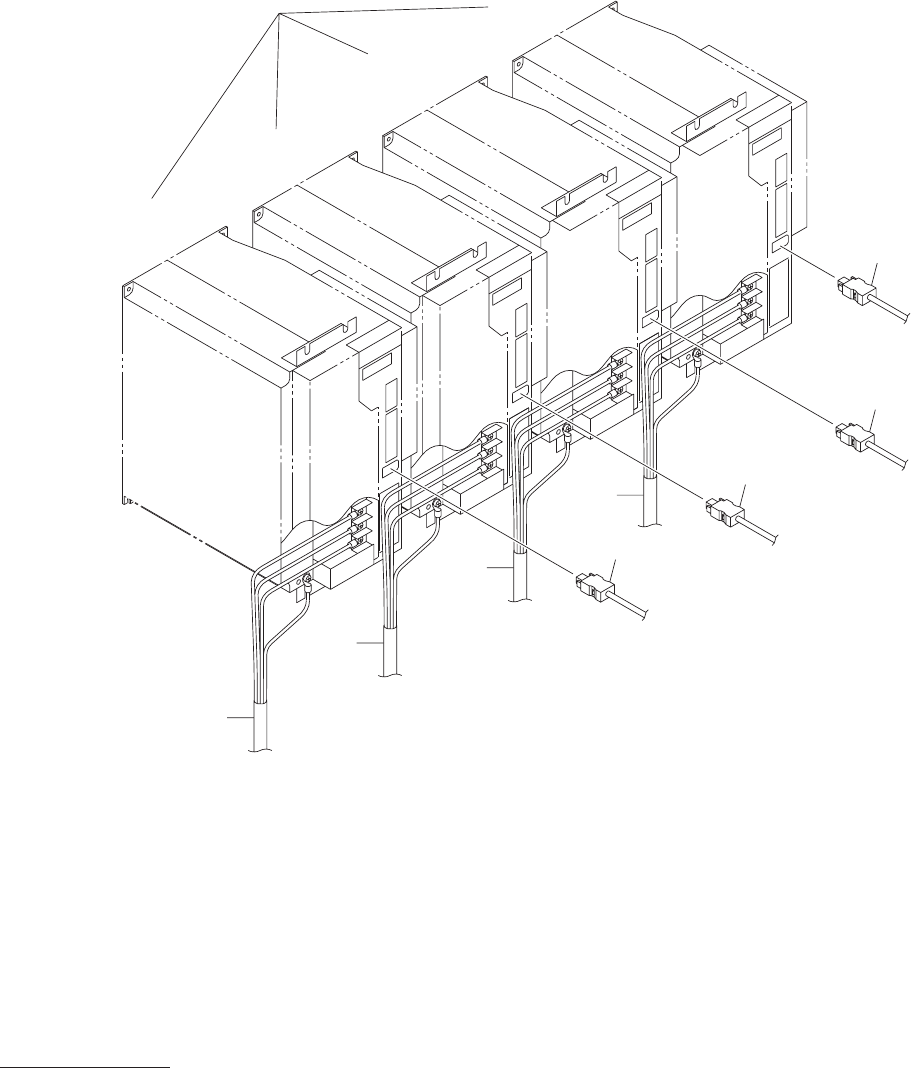

ケーブル配線
CABLE WIRING
Fig. SB-4
F 軸ドライバ
F Axis Drivers
354
358
See Fig.RL-5
Key No.453
ASMD2
(F1)
ASMD3
(F2)
ASMD4
(F3)
ASMD5
(F4)
353
357
352
356
351
355
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110M
0405-001
295
SB-4
351 630 111 1728 ASSY,CORD(X100MOT F1) 1 -XCN105 818SB-010-351
352 630 129 8801 ASSY,CORD(X110MOT F2) 1 -XCN109 818SB-010-352
353 630 129 8818 ASSY,CORD(X110MOT F3) 1 -XCN113 818SB-010-353
354 630 129 8825 ASSY,CORD(X110MOT F4) 1 -XCN117 818SB-010-354
355 630 104 9595 CORD (LINEAR 3.9M) 1 XCN106-XCN107 818SB-010-355
356 630 104 9601 CORD (LINEAR 3.4M) 1 XCN110-XCN111 818SB-010-356
357 630 104 9618 CORD (LINEAR 4.1M) 1 XCN114-XCN115 818SB-010-357
358 630 104 9601 CORD (LINEAR 3.4M) 1 XCN118-XCN119 818SB-010-358
MODEL TCM-X110M
0405-001
296
ケーブル配線
CABLE WIRING
Fig. SB-6
H 軸、CZ 軸、MZ 軸ドライバ
H Axis,CZ Axis,MZ Axis Driver
