Major Maintenance 5.6.3 Durchführen der Instandhaltungstätigkeiten Instandhaltungs tätigkeiten Transport Instandhaltungsanleitung SIPLACE SX1/SX2/DX1/DX2 69 Reinigen und Konservieren der Linearführungen SXDX12 V 1 Reinig…
Major Maintenance
Instandhaltungstätigkeiten Transport 5.6.3 Durchführen der Instandhaltungstätigkeiten
68 Instandhaltungsanleitung SIPLACE SX1/SX2/DX1/DX2
5.6.3
5.6.3 Durchführen der Instandhaltungstätigkeiten
Durchführen der Instandhaltungstätigkeiten
5.6.3.1
5.6.3.1 Reinigen und Konservieren des Transports
Reinigen und Konservieren des Transports
Transport konservieren – Einleitende Tätigkeiten: Wangen verschieben etc.
Wangen verschieben
► Bewegen Sie alle Wangen auf eine Seite des Transports.
DT: Stellen Sie dazu den Doppeltransport über die Stationssoftware auf Einfachtransport (rechts)
um.
ET: Verfahren Sie die bewegliche Wange über die Stationssoftware auf eine Seite des Transports.
► Führen Sie die nachfolgenden Schritte zur Reinigung und Konservierung zunächst nur auf der nun
freien Seite des Transports durch.
Reinigen und Konservieren der Sechskantwellen
VORSICHT
Reihenfolge einhalten
► Halten Sie unbedingt die Reihenfolge der folgenden Arbeitsschritte ein.
HINWEIS
Klemmflächen sauber halten (nur Doppeltransport)
► Halten Sie die Klemmflächen während der folgenden Arbeiten möglichst frei von Schmutz
und Öl. Dies erleichtert die anschließende Reinigung.
Übersicht der Sechskantwellen im Transport
► Bringen Sie Teflonöl auf ein flusenfreies Tuch auf und
reinigen Sie alle Sechskantwellen (1) im Transport.
Alternativ können Sie auch ein SIPLACE Reinigungs
-
tuch verwenden.
VORSICHT!
Bringen Sie das Teflonöl niemals innerhalb der Maschine
auf das Tuch auf. Entfernen Sie sich dafür möglichst et
-
was von der Maschine.
► Wiederholen Sie den Vorgang für alle Sechskantwel
-
len im Transport.
Major Maintenance
5.6.3 Durchführen der Instandhaltungstätigkeiten Instandhaltungstätigkeiten Transport
Instandhaltungsanleitung SIPLACE SX1/SX2/DX1/DX2 69

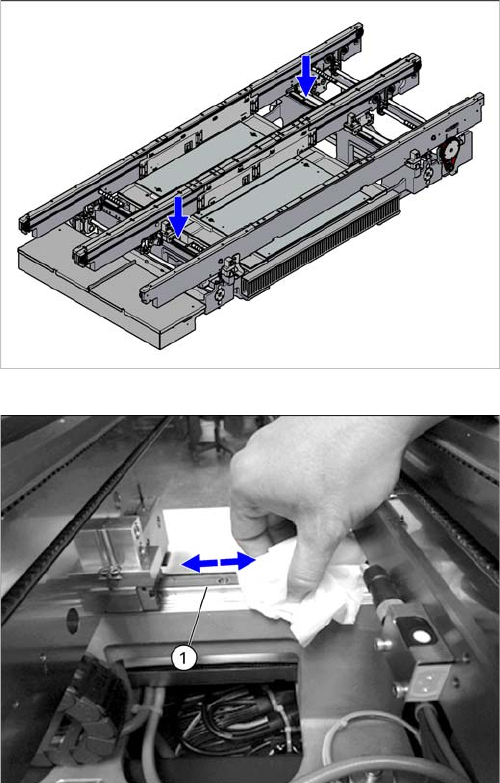

Reinigen und Konservieren der Linearführungen
SXDX12 V 1 Reinigen und Kons ervieren d er Linearführunge n
Übersicht der Linearführungen im Transport
► Reinigen Sie die Linearführungsschienen der
Transportwangen (1) und der Breitenverstellung mit
einem SIPLACE Reinigungstuch.
► Wiederholen Sie den Vorgang für alle
Linearführungsschienen im Transport.
Major Maintenance
Instandhaltungstätigkeiten Transport 5.6.3 Durchführen der Instandhaltungstätigkeiten
70 Instandhaltungsanleitung SIPLACE SX1/SX2/DX1/DX2

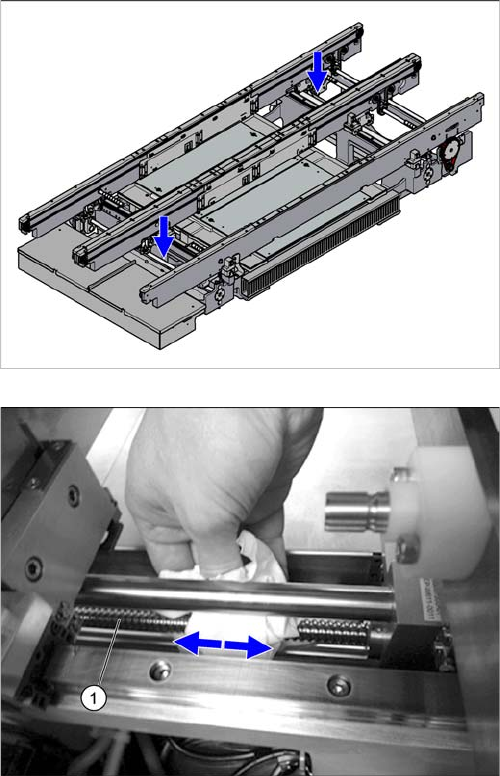

Reinigen und Konservieren der Kugelumlaufspindeln
SXDX12 V1 Reinigen und Konservieren der Führungswellen
Übersicht der Kugelumlaufspindeln im Transport
► Reinigen und konservieren Sie die
Kugelumlaufspindel (1), indem Sie ein SIPLACE Rei
-
nigungstuch über die Gewindegänge der Kugelroll
-
spindel ziehen.
► Wiederholen Sie den Vorgang für alle Kugelumlauf
-
spindeln im Transport.
