3. 操作系统 SYS-XP243-4.0S
44 XP-242E/243E 系统手册

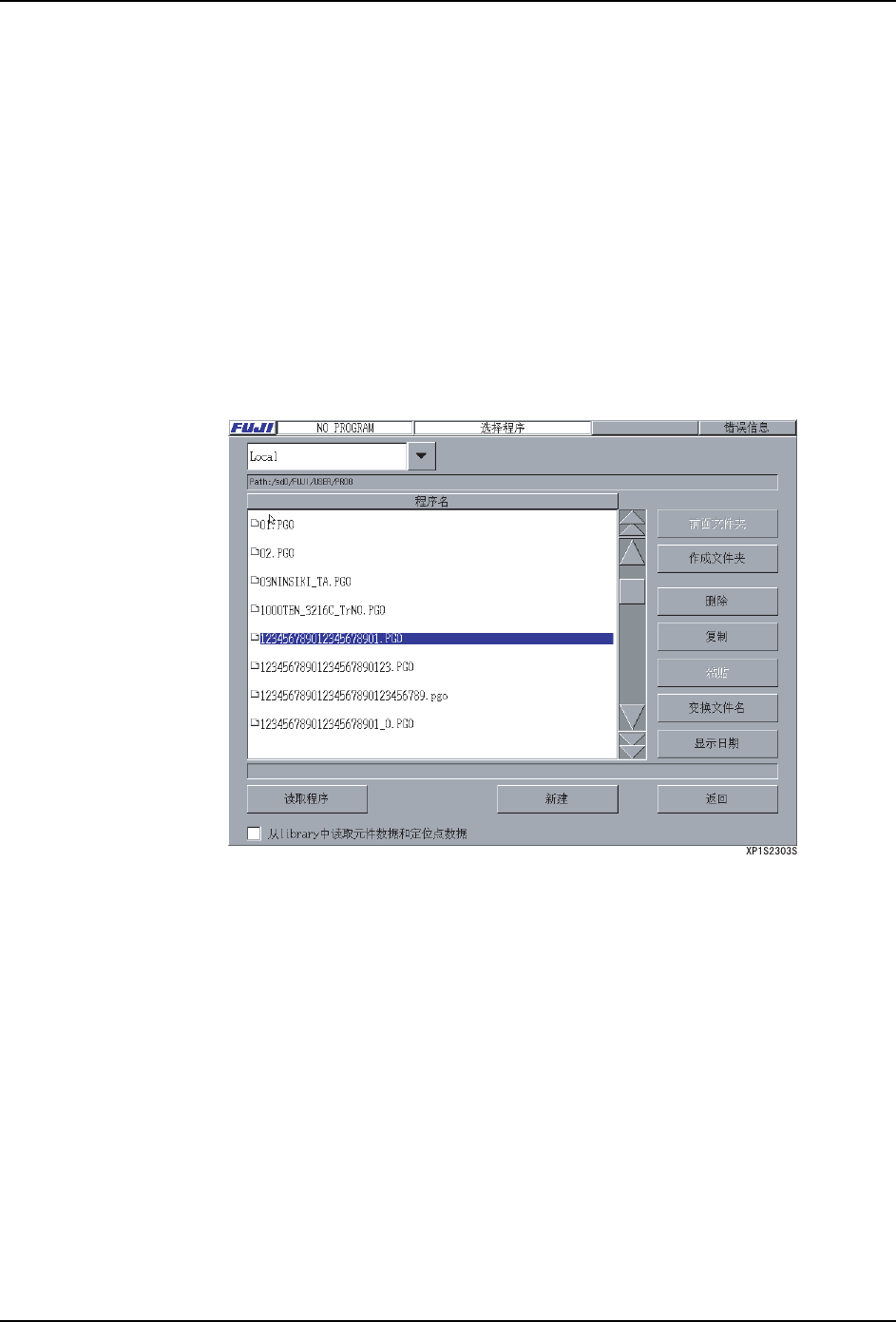

从 [ 程序 ] 画面选择生产程序
也可以从程序菜单中读入程序。
注意 )在此的程序读入是用来编辑程序的。为了生产而读取程序时，请从 [ 生产 ] 画面的程
序选项中读取。
操作步骤
1. 在 [ 主画面 ] 上选择 [ 生产 ]、[ 读取程序 ]，显示出保存在机器的硬盘或是软盘上的程
序一览表的对话框。
2. 选择生产中使用的程序。按下 [ 读入 ] 键，读取所选择的程序。在画面上方的任务栏上
会显示装载完毕的程序名，表示该程序被激活。
备注 )可从软盘上读取的文件仅限于在 IP-3 或是 XP-241E/XP-242E 型的机器上创建的 CCIMF
格式的文件。另外，因为 XP-242E 是 1 台 MFU (40 个料站 /8mm，以 12mm 料带宽计算 )、
1 台料盘单元 ( 料盘：10种/最大276mm × 330mm，20种/最大138×330mm)，所以
不能使用超出这个供料器安装数据。
备注 )在选项框中选择 「从程序库读取元件数据」后，可以将生产程序的元件数据或者定位
点数据与 library 内的元件数据和定位点数据进行临时置换。但是，在生产程序内含有
在机器上不存在的元件数据时不能进行置换。这时，显示出 「生产程序读取错误」的
对话框，请选择停止从数据库读取元件数据后读取生产程序的元件数据或者停止读取
生产程序。这是简单的切换功能，不支持对于生产程序内的各个元件数据的置换。
SYS-XP243-4.0S 3. 操作系统
XP-242E/243E 系统手册 45

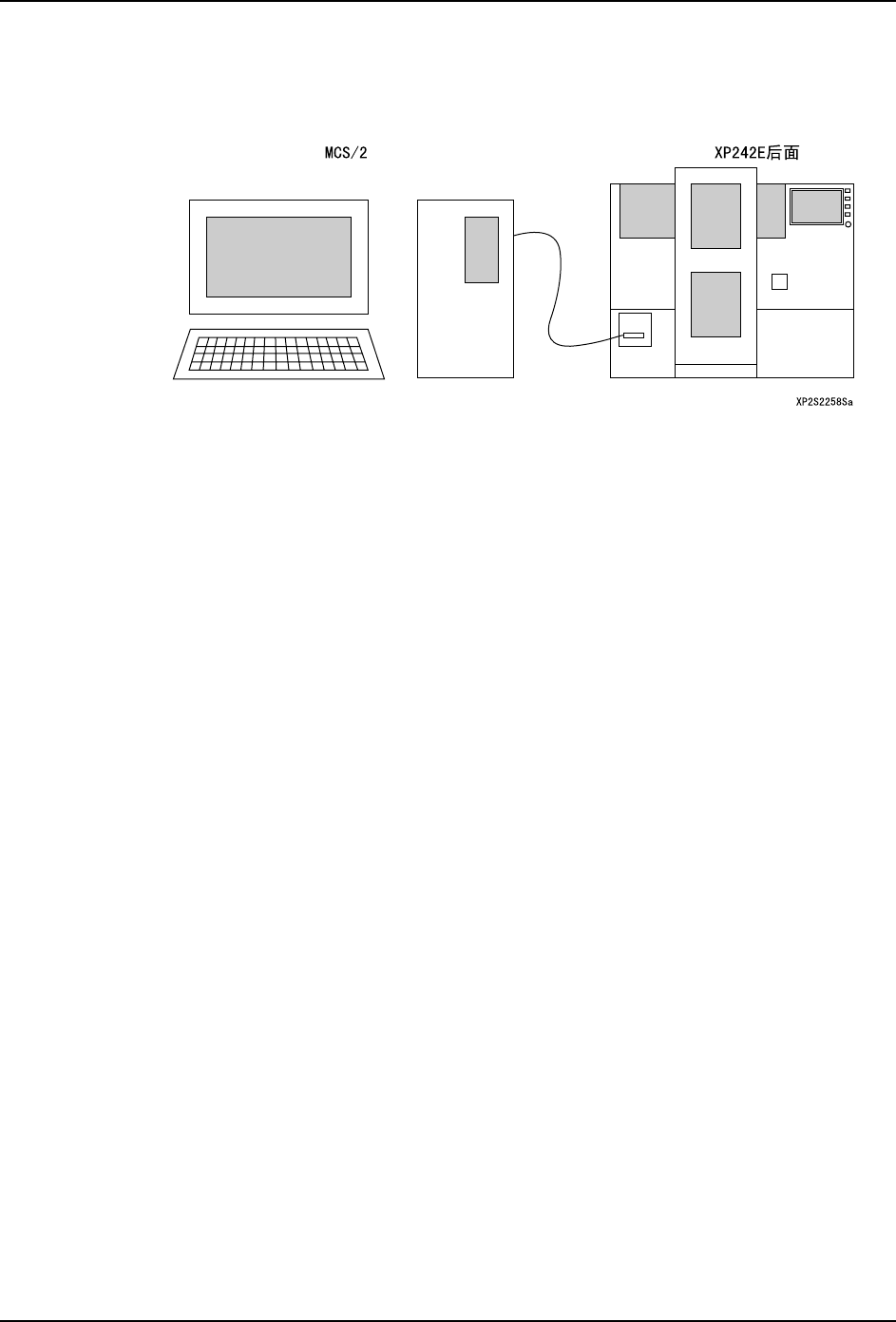

接收 MCS/2 程序
XP 能从 MCS/2 主电脑系统中通过 RS-232C 传送生产程序。请用专门的电缆将 MCS/2 连接机
器后面左下方位置上的 DATA 插座上。
操作步骤
1. 在 MCS/2 主电脑中，备有 IP-3 用的生产程序、XP-242E 可模拟地将 MCS/2 作为 IP-3 识别。
备注 )因为 XP-242E 的 MFU 是1台(以40个料站/8mm，12mm 料带宽计算 )、料盘单元 1 台
( 料盘种类：10 种；最大到 335mm × 330mm、20 种；最大到 160mm × 330mm)，所以超
出此容量的料站数据不能安装。另外，在 MCS/2 上的程序以及生产线的设定等，请参考
专用手册。
2. 在 [ 主画面 ] 上选择 [ 程序 ]、[ 接受 MCS/2 程序 ]。
3. 通过 MCS/2 传送生产程序。
数据对应状态
XP 机器上不支持一部分用 MCS2 创建的数据。不支持的数据在传送时以 0 输入。使用时有必
要用机器上的编辑器进行编辑。
MCS/2 上存在、但不能传送的数据。
MCS/2 上不存在的数据。
·Tape Width (TAPEWIDTH)
·Tray Length (PPCTRDX)
·Tray Width (PPCTRDY)
·Soft Pick speed (PENFCSPN)
·Pick-up Orientation Q (PENCRPPQ)
·Camera Position (PENVICP)
3. 操作系统 SYS-XP243-4.0S
46 XP-242E/243E 系统手册

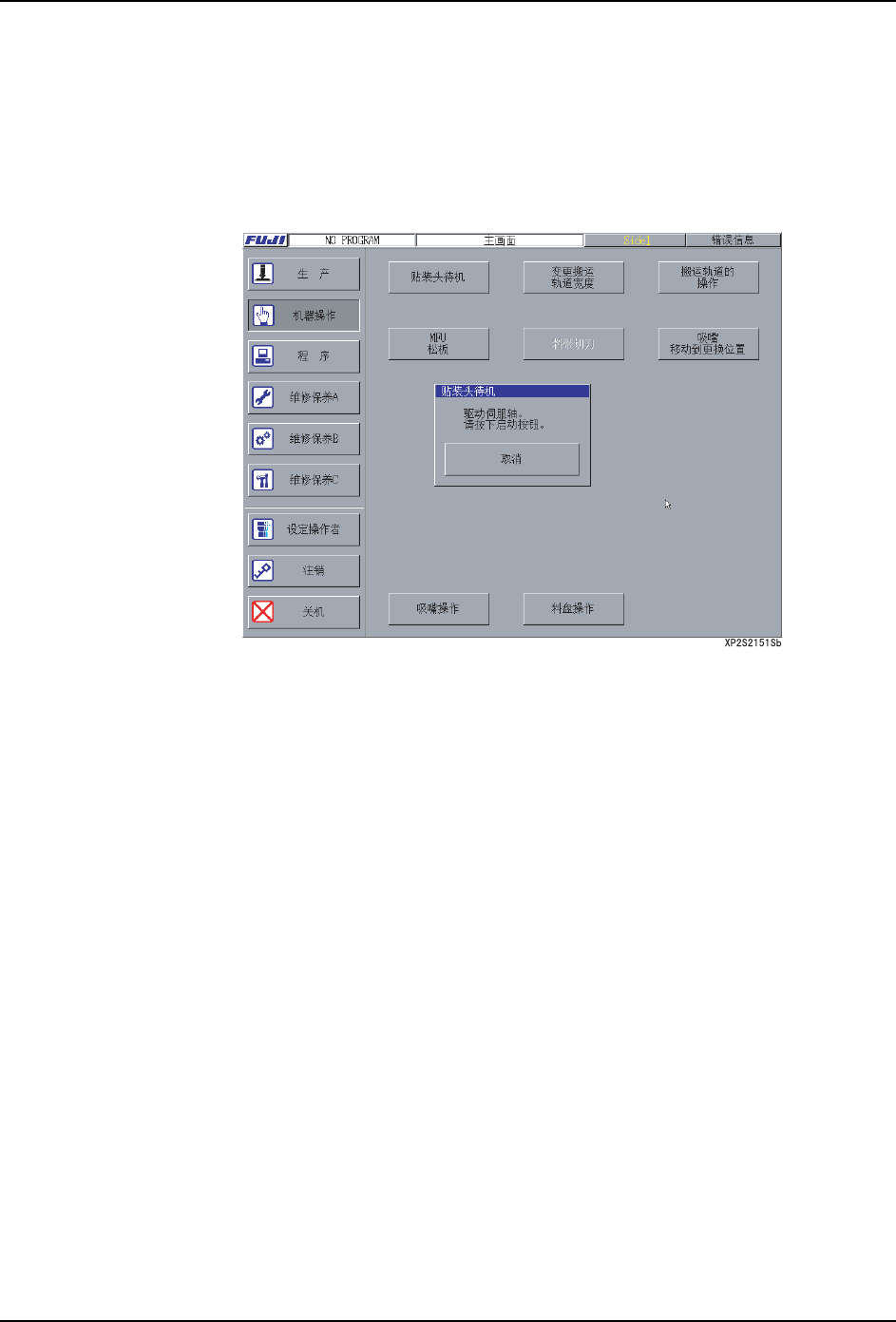

3.3.2 贴装头待机
操作等的时候，可将贴装头移动到退让位置。
操作步骤
1. 在[主画面]上选择[机器操作]、[贴装头待机]。
2. 按下 [ 启动 ] 键，把贴装头移动到退让位置。
