Gerber Works 使用方法
1. 点击桌面上的Gerber Works图标.
10.16
2. 点击Import Gerber File,由此进入
程序调用界面进行操作.
Copyright © 2009 Samsung Electronics Co., Ltd. All rights reserved.
Gerber Works 使用方法
3. 选择Gerber文件(格式:*gbr或gbx). 4. 点击Panel Setting[F9].
Copyright © 2009 Samsung Electronics Co., Ltd. All rights reserved.
Gerber Works 使用方法

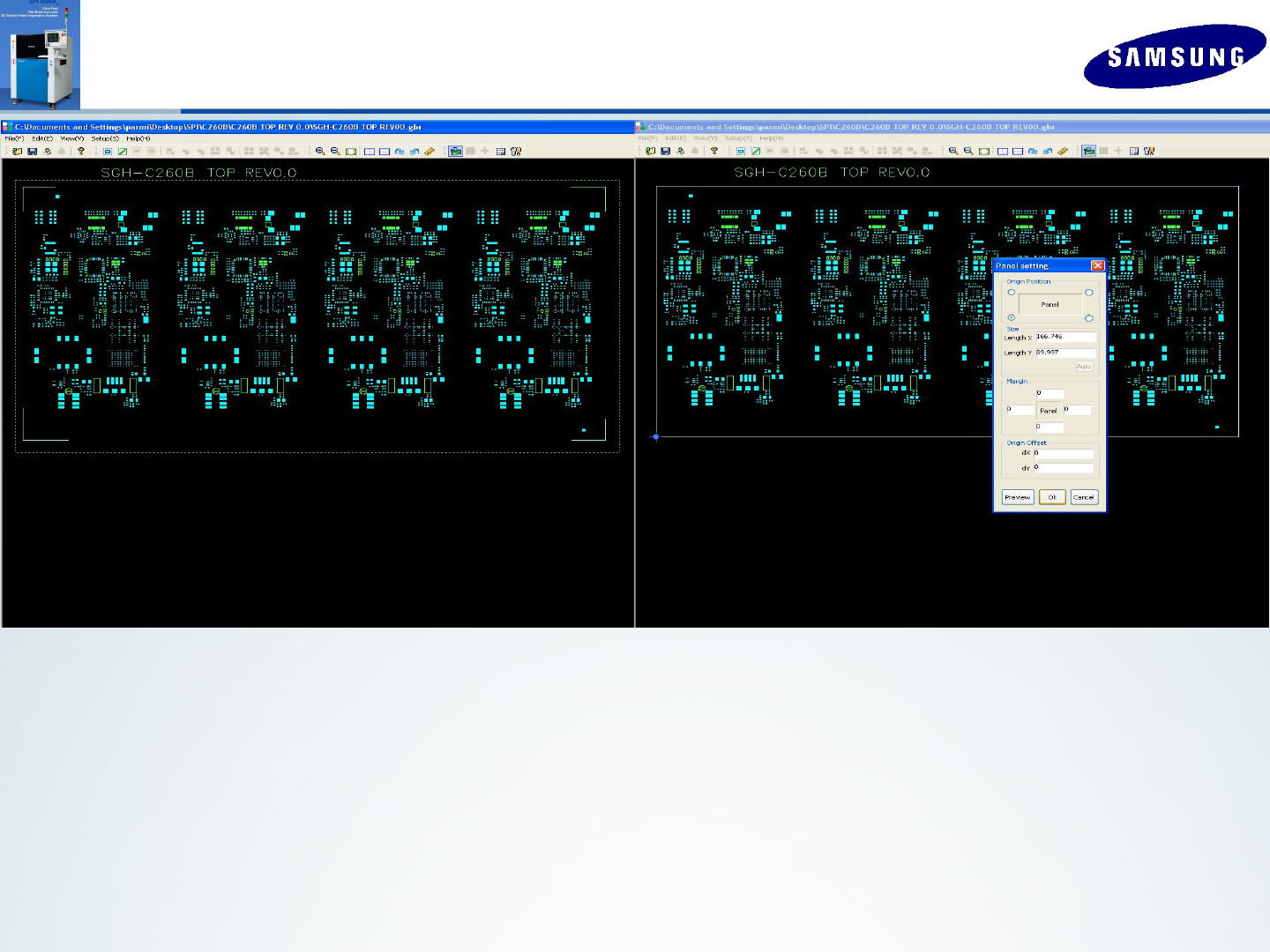

5. 实施比PCB板大小更大的图框. 6. 确认PCB的长度,宽度以及基准点
是否正确,基准点以左下方为佳.
