ParmiSPI GerBerWork教育资料.pdf - 第17页
Copyright © 2009 Samsung Electronics Co., Ltd . All rights reserve d. Gerbe r Wor ks 使 用方法 28. 选择 Select Components, 将错误的 部件删除 . 27. 对于 2 个 PAD 的元件可以自动生成 , 多 管脚的元件进行 Library Load 和新部 件制作 .
Copyright © 2009 Samsung Electronics Co., Ltd. All rights reserved.
Gerber Works 使用方法

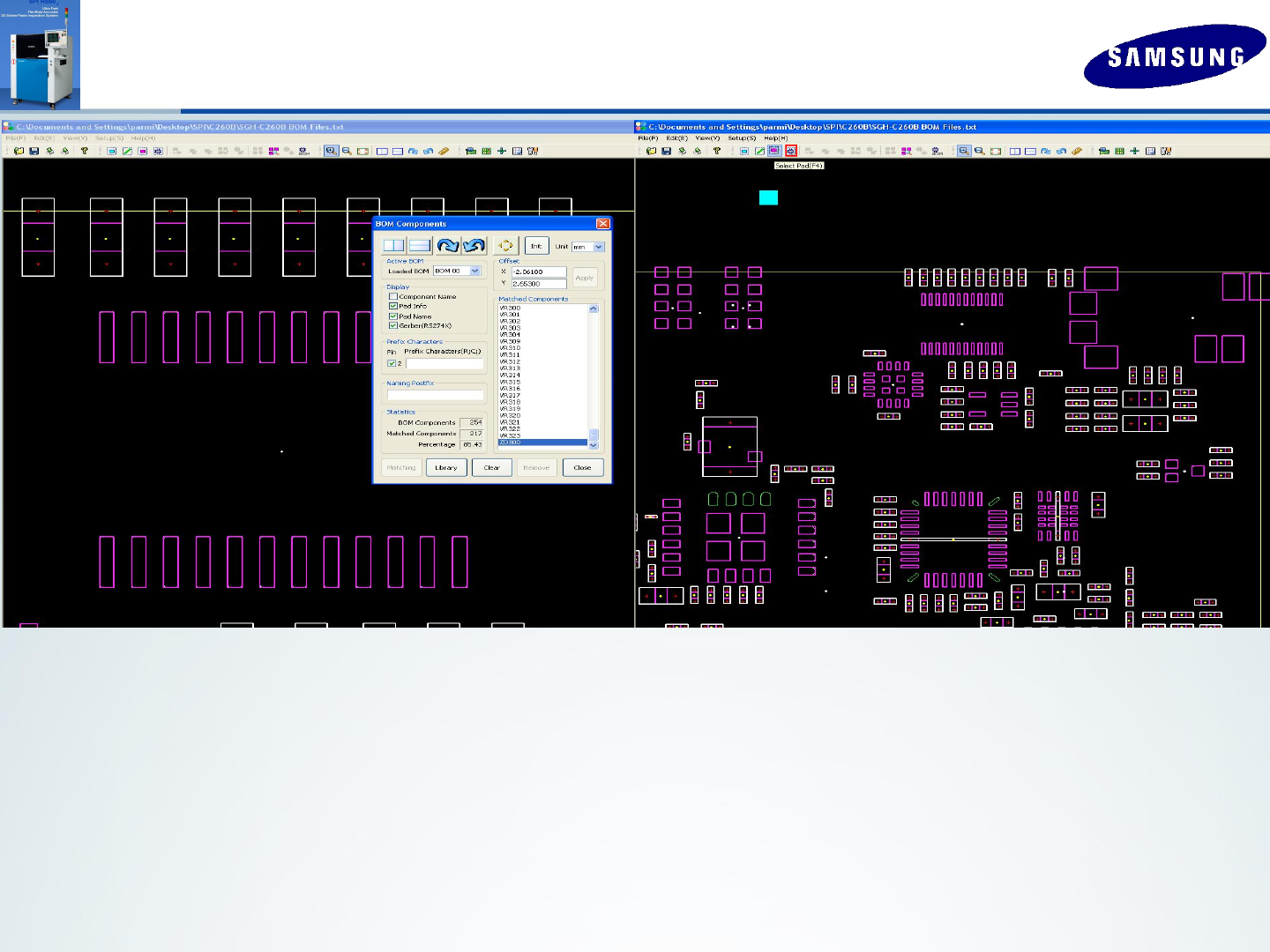

26.点击[Matching],进行Library匹配.25.放大之后,细微调整坐标.元件内部的
十字架要位于中心,当不能全部满足
时,优先满足较重要部件.
Copyright © 2009 Samsung Electronics Co., Ltd. All rights reserved.
Gerber Works 使用方法

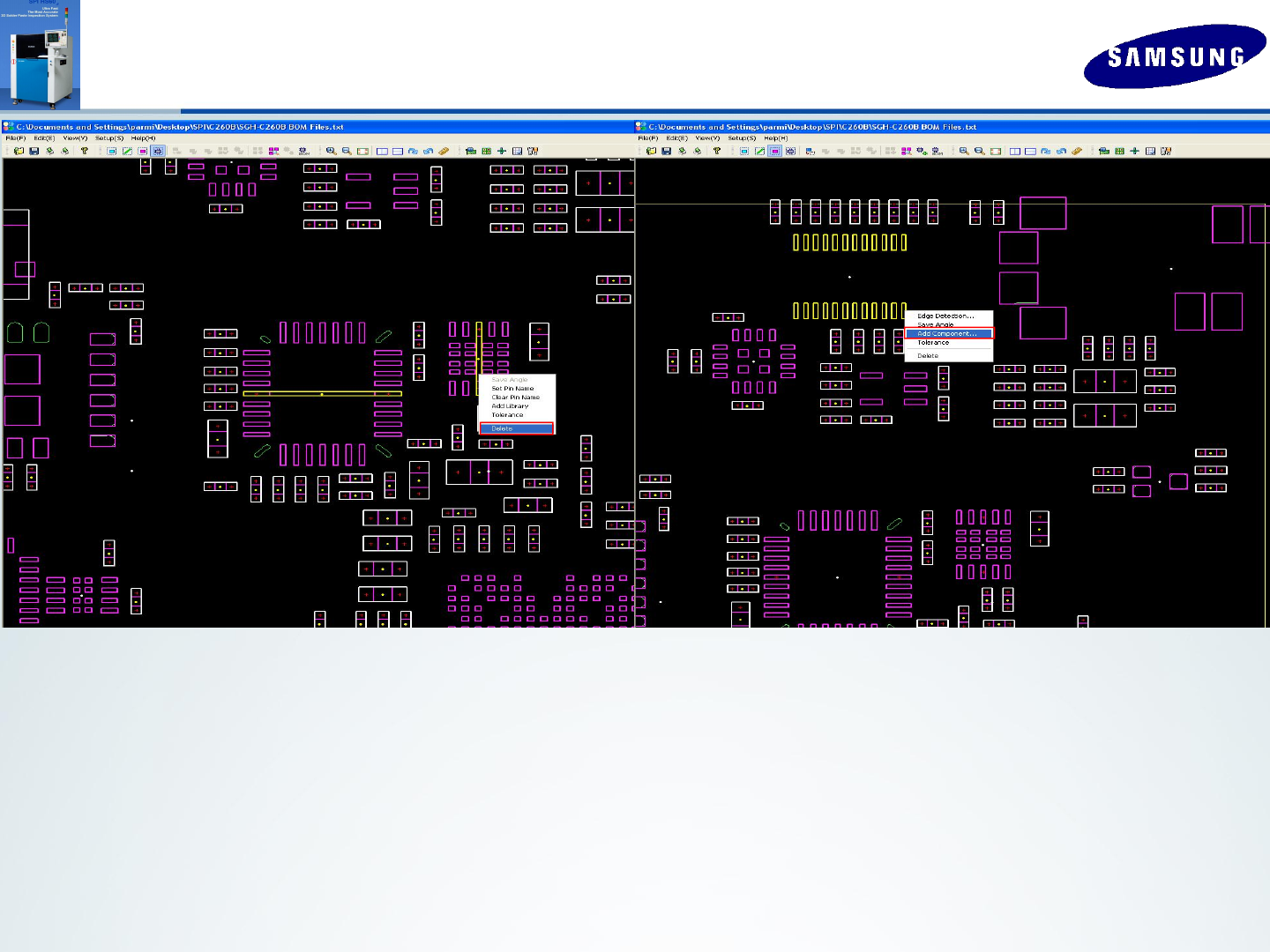

28.选择Select Components,将错误的
部件删除.
27.对于2个PAD的元件可以自动生成,多
管脚的元件进行Library Load和新部
件制作.
Copyright © 2009 Samsung Electronics Co., Ltd. All rights reserved.
Gerber Works 使用方法
30.选择Select Pad[F4],框住要登记的
Pads,选择[Add Component].
29.按住 SHIFT,鼠标点击不需要的部件,
右键删除.
