Copyright © 2009 Samsung Electronics Co., Ltd . All rights reserve d. SPI MODEL 登记 方法 14. 使用 JIG 功能进行 Mark 位置调整 , 也 可以按住 Ctrl 键不放 , 左键点击 Mark 中心 , 进行自动搜索 , 完毕以后注册 . 13. Mark 大小范围在 50~60 之间 , 外照明 设定 50, 内照明设定 30.Mark 判定分数…
Copyright © 2009 Samsung Electronics Co., Ltd. All rights reserved.
SPI MODEL 登记方法
12.进板轨道放一块板,然后点击[Load
PCB],再点击[Panel Teaching]进
行设定.
11.进入主操作界面.
Copyright © 2009 Samsung Electronics Co., Ltd. All rights reserved.
SPI MODEL 登记方法

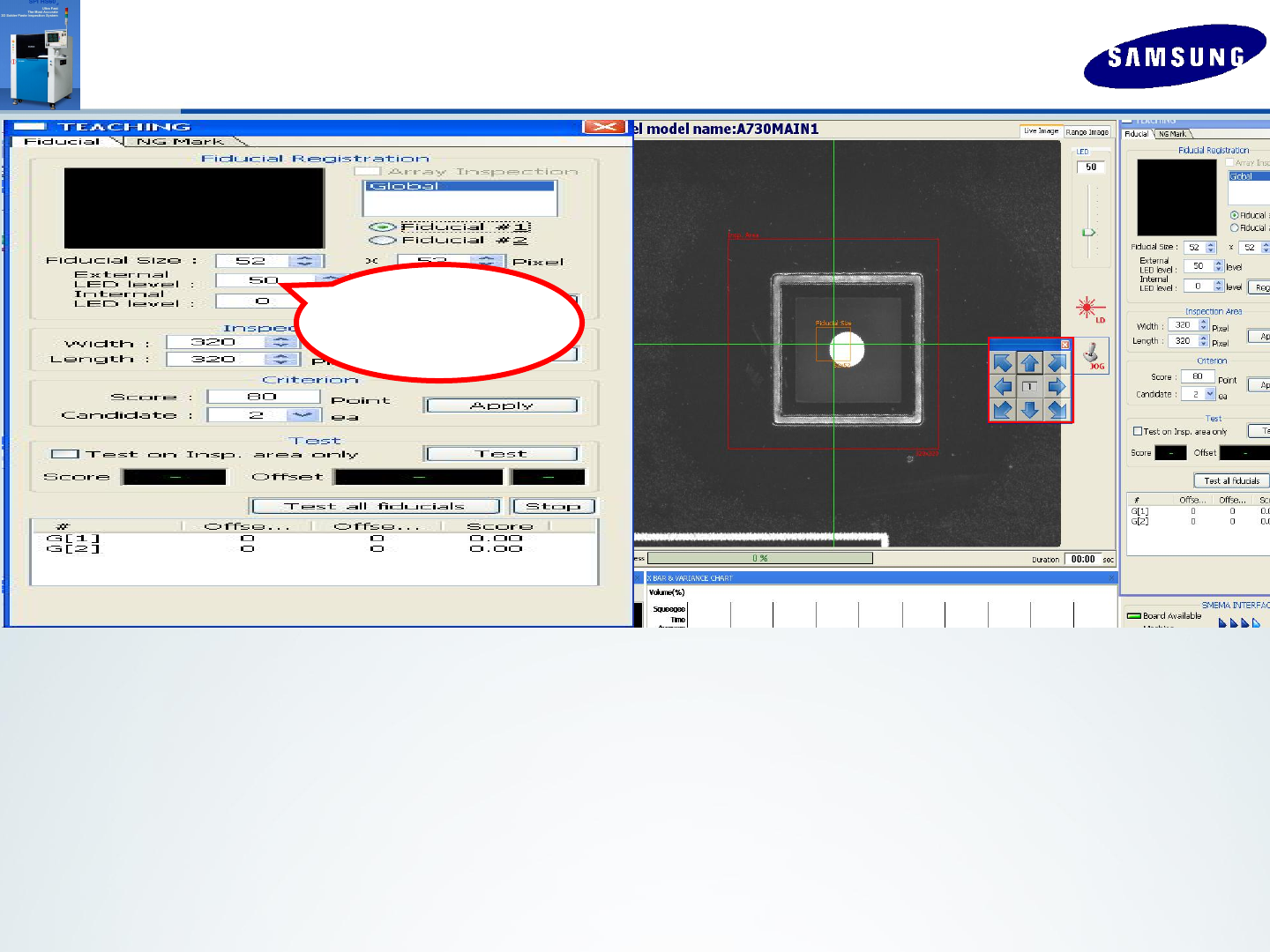

14.使用JIG功能进行Mark位置调整,也
可以按住Ctrl键不放,左键点击Mark
中心,进行自动搜索,完毕以后注册.
13.Mark大小范围在50~60之间,外照明
设定50,内照明设定30.Mark判定分数
默认为80,太高会导致误报警.
大小50-60,内照明
50 外照明30
Copyright © 2009 Samsung Electronics Co., Ltd. All rights reserved.
SPI MODEL 登记方法

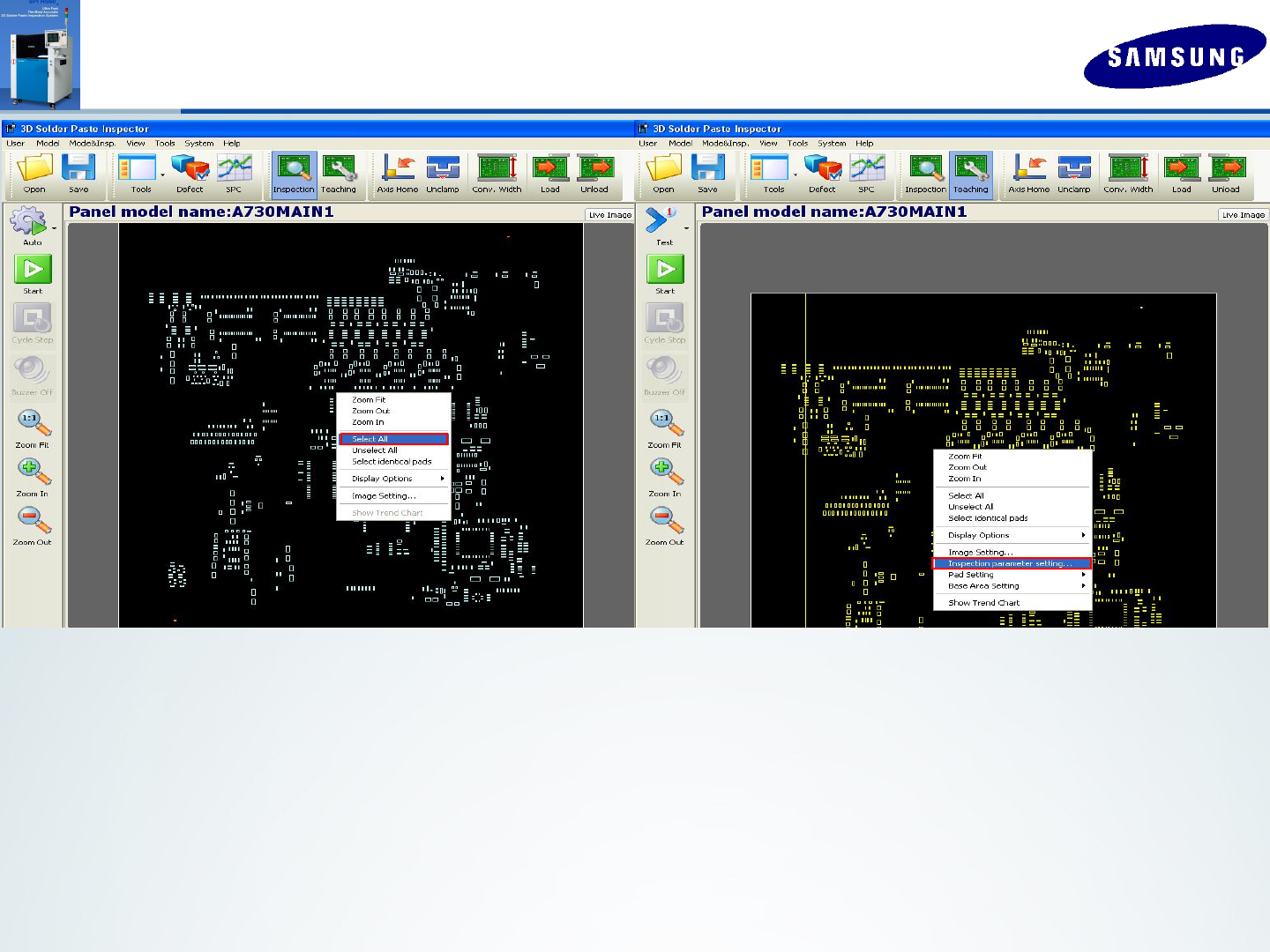

16.然后右键选择[Inspection Parameter
Setting]进行检查标准设置.
15.点击鼠标右键,选择[Select All],选
定所有Pads.
