Copyright © 2009 Samsung Electronics Co., Ltd . All rights reserve d. SPI MODEL 登记 方法 18. 对指定位置进行选择放大 , 观察 Pad 是否正确的框在焊盘上 . 17. 点击 [Save] 保存程序 , 然后依次点击 [Inspection]-[Start], 进行板子的 扫描检查 .
Copyright © 2009 Samsung Electronics Co., Ltd. All rights reserved.
SPI MODEL 登记方法

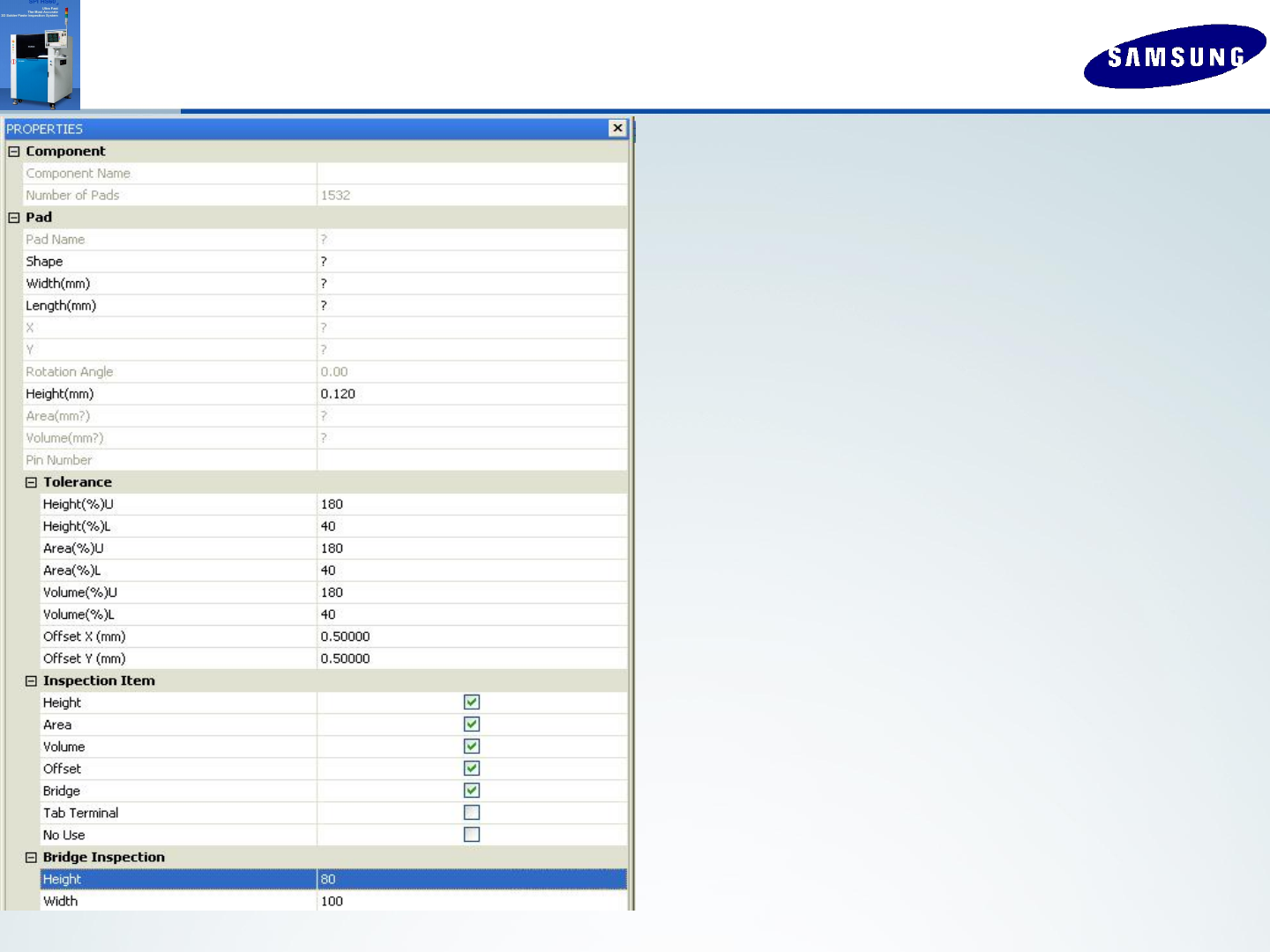

I. 一般设定:
Height USL-180 LSL-40
Area USL-180 LSL-40
Volume USL-180 LSL-40
Offset X 0.1
Offset Y 0.1
II. BGA设定:
Height USL-180 LSL-25
Area USL-180 LSL-25
Volume USL-180 LSL-25
III. 桥接检查:
Height-80
Width-100
Copyright © 2009 Samsung Electronics Co., Ltd. All rights reserved.

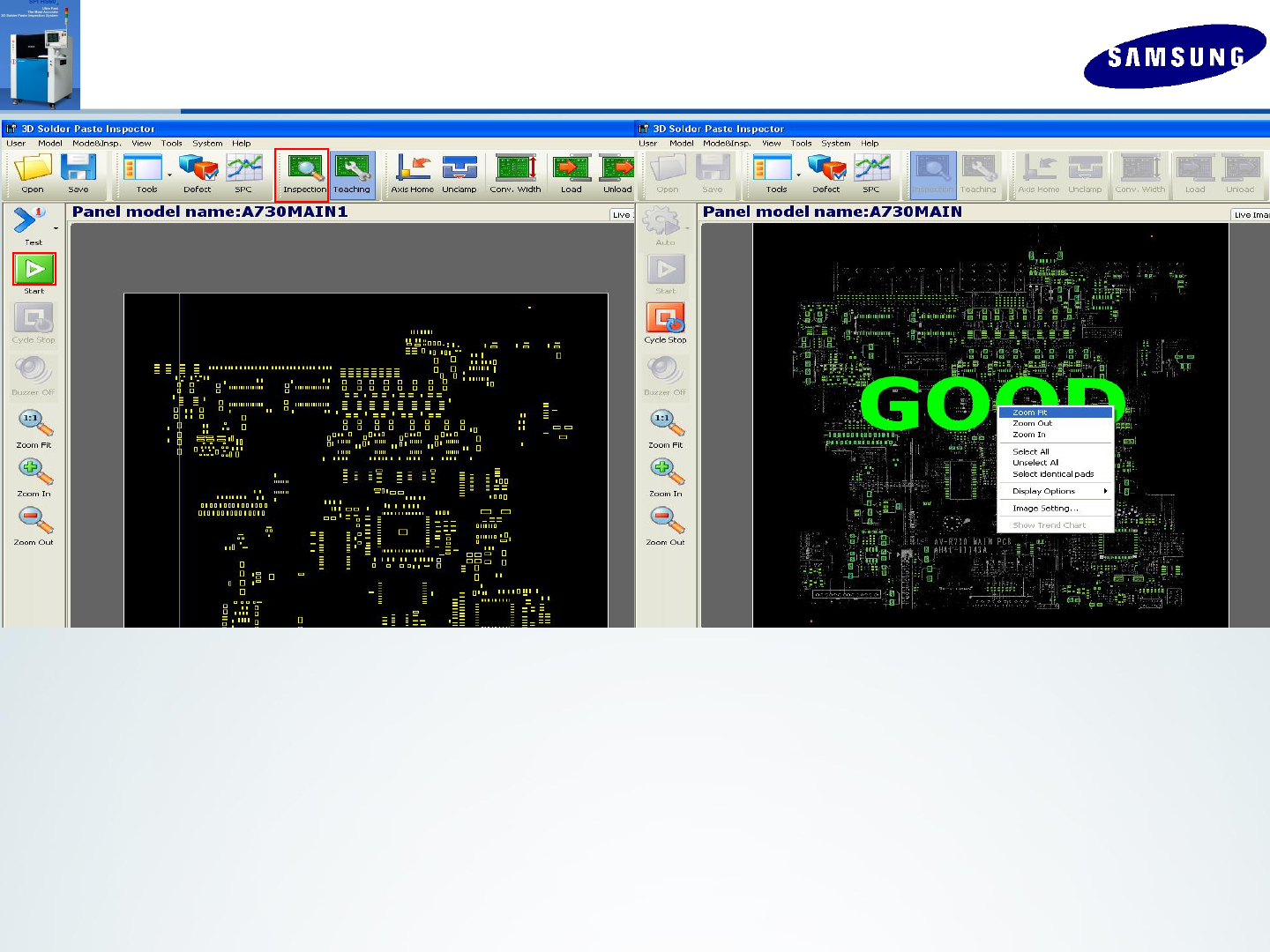

SPI MODEL 登记方法
18.对指定位置进行选择放大,观察Pad
是否正确的框在焊盘上.
17.点击[Save]保存程序,然后依次点击
[Inspection]-[Start],进行板子的
扫描检查.
Copyright © 2009 Samsung Electronics Co., Ltd. All rights reserved.

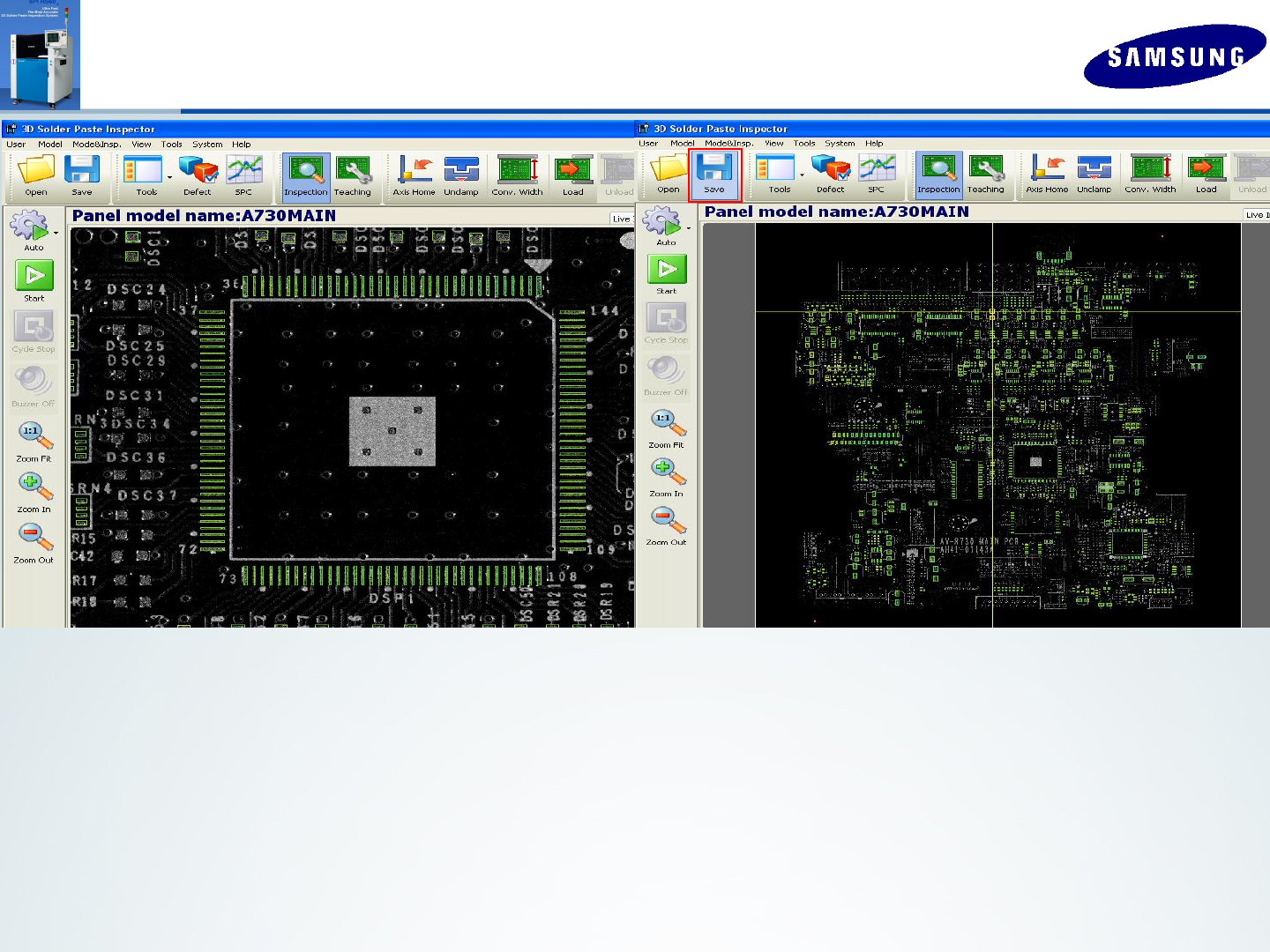

SPI MODEL 登记方法
20.调整完毕,点击[Save File]进行保存.19.调整Pad位置.调整是按住Ctrl即可移动,
需要微调时同时按住Ctrl+Shft即可.
