1. 概 要
1. 概 要
1.1 再利用传送带概述
在贴片机 SIGMA-G5S/G5S2 判断为由于元件识别异常等造成不能贴装吸取元
件时，不损坏元件而维持现状向装置外部搬送的传送带。

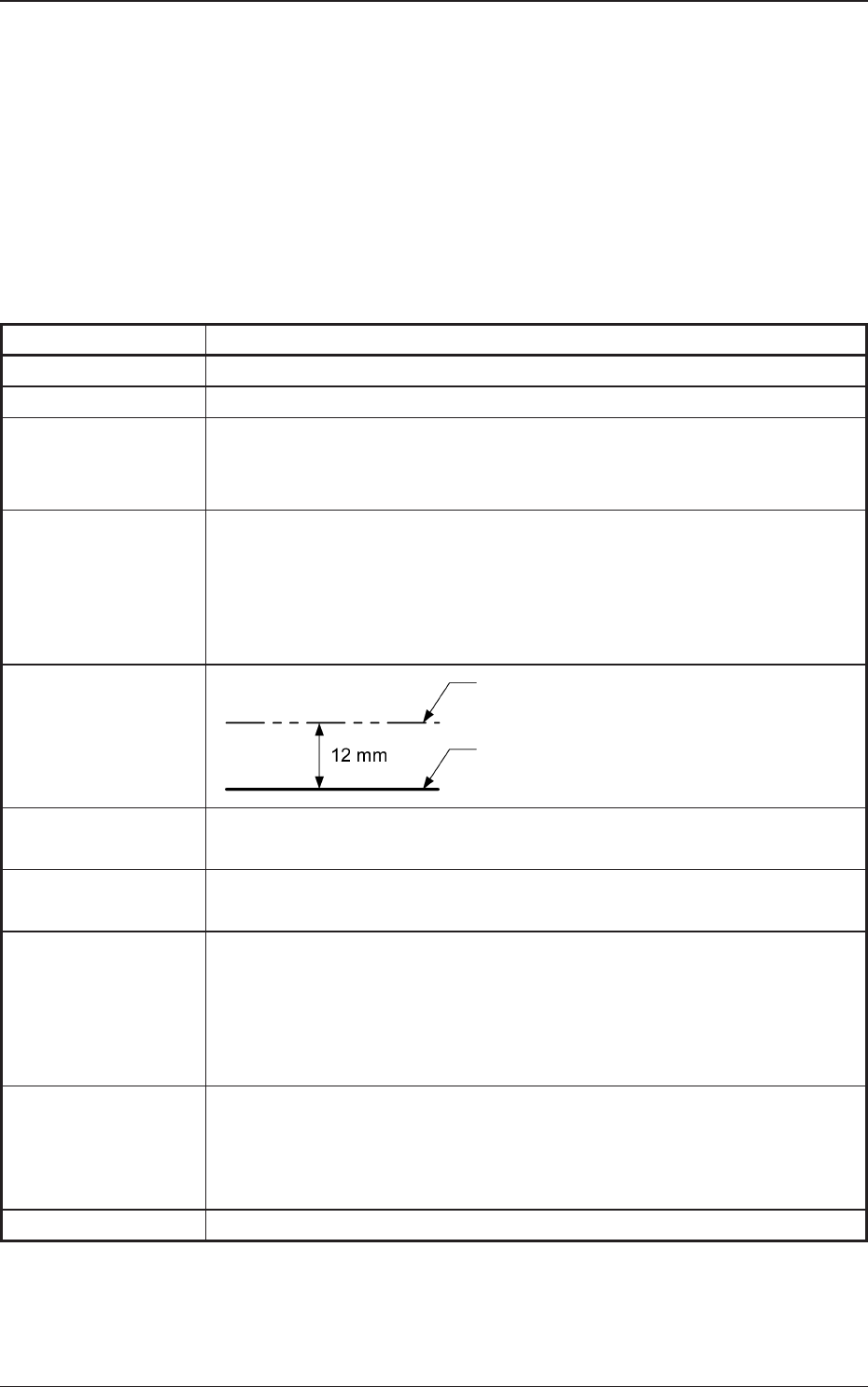

1.2 再利用传送带规格
项 目 内 容
1. 型号名称 GS-CV110
2. 适用机种 SIGMA-G5S/G5S2
3. 功 能
•
将判断为不能贴装的元件存到再利用传送带上。
•
再利用传送带上的元件可以通过 [ 手动 ] 开关向主机装置的外侧搬送。
•
通过嵌入式轻触按钮进行贴装、装卸。
4. 适用元件 元件尺寸 : Max.55
×
55mm
( 连接器时 :Max.100
×
26mm)
元件厚度 : 2 ～ 13.2mm( 安装到送料器推车时 )
2 ～ 25.4mm( 安装到料盘拉钩推车时 )
注 : 根据料盘拉钩上的安装位置，适用元件厚度有所变动。
5. 传送带高度
再利用传送带上面
线路板上面
6. 再利用传送带速
度
约 78mm/s
7. 元件排出间距 最大排出元件尺寸 + 约 20mm
注 : 根据元件尺寸有所变动。
8. 可搭载元件数 只排出 7
×
7mm 元件时 : 约 8 个
只排出 55
×
55mm 元件时 : 约 6 个
只排出 100
×
26mm 连接器时 : 约 2 个
只排出元件厚度超过 13.2mm 的元件时 : 约 2 个
注 : 关于可搭载元件数量，根据元件厚度条件有所变动。
9. 尺 寸 宽 86
×
长 668
×
高 217mm
•
有效传送带长 :500mm
•
有效传送带宽 : 70mm
10. 质 量 约 6.5kg
T1
OM-1758
21305-001
1.2 再利用传送带规格
项 目 内 容
11. 占有插槽数 5槽
注 : 在送料器推车以及料盘拉钩推车的 Fdr.No.101 ～ 108、201 ～ 208
上安装时成为 4 槽。
12. 设置位置 可在送料器推车及料盘拉钩推车上的任意位置进行安装。
注 :(a) 根据安装位置，适用元件厚度和占有插槽数有所变动。
(b) 再利用传送带只能排出相同模块的元件。
安装位置
(Fdr.No.)
元件厚度 占有
插槽数
送料器推车 101 ～ 108
201 ～ 208
2 ～ 13.4 4
其他 2 ～ 13.4 5
料盘拉钩推车 101 ～ 108
201 ～ 208
2 ～ 25.4 4
其他 2 ～ 13.4 5

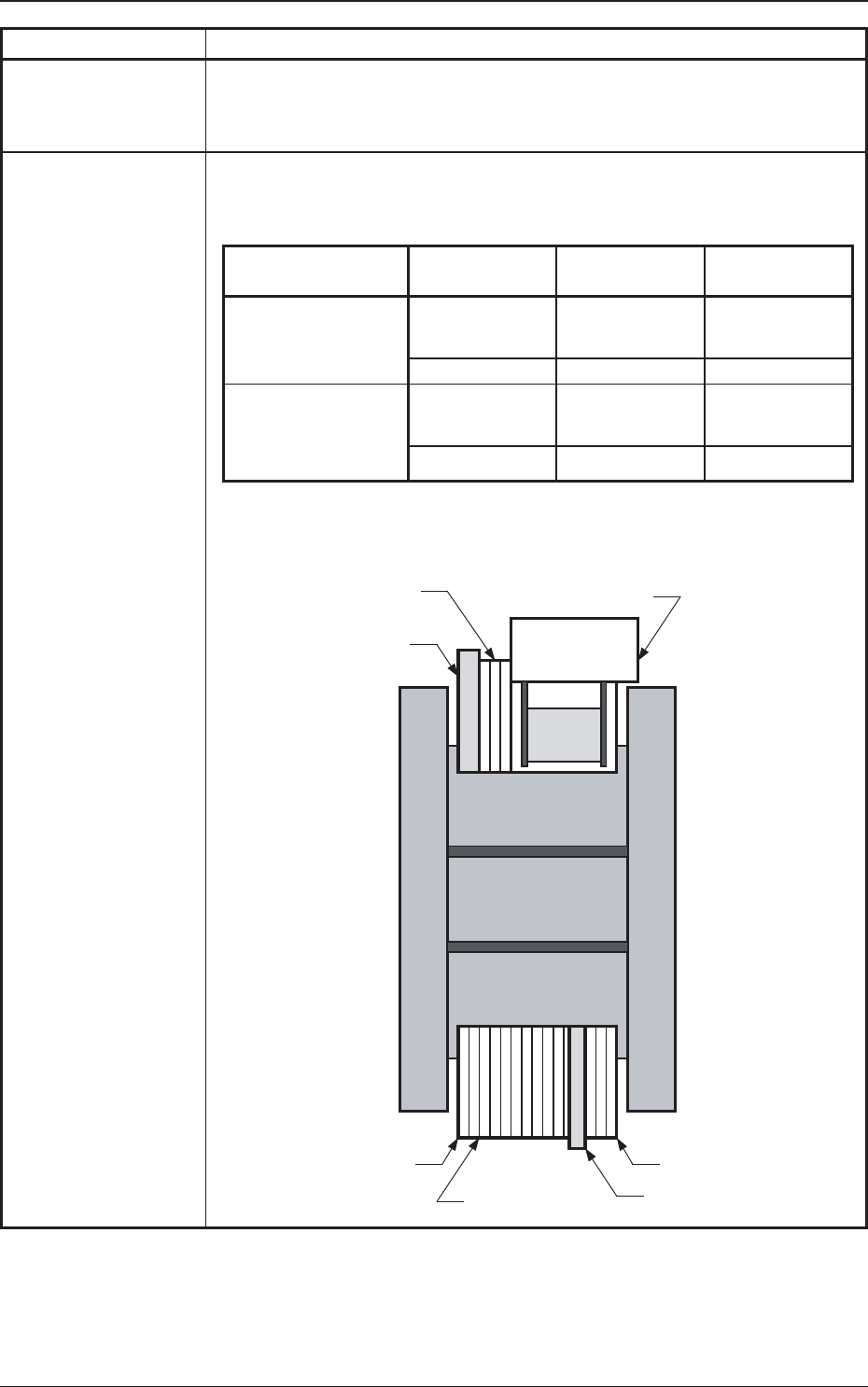

SIGMA-G5S/G5S2 时的设置位置示例
GS-FP100
多层盘式送料器
送料器推车
再利用传送带
(在Fdr.No.101安装)
再利用传送带
料盘拉钩推车
Fdr.No.201Fdr.No.260
模块1侧
模块2侧
T2
OM-1758
31305-001
1.3 各部的名称和功能
1.3 各部的名称和功能
4
[1] [手动]开关
(传送带驱动)
[5] 电器设备箱
[6] 操作杆
[2] 通过确认传感器
[3] 传送带
[4] 满杯检出传感器
再利用传送带概观图 F1
[1] [ 手动 ] 开关 ( 传送带驱动 )
是运行再利用传送带的 [ 手动 ] 开关。
取出已排出贴装安装头的元件时使用。
[2] 通过确认传感器
是检出排出到再利用传送带上的元件通过的传感器。
[3] 传送带
放置排出的元件，向装置外部搬送。
[4] 满杯检出传感器
是检出再利用传送带上的元件是否满杯的传感器。
[5] 电器设备箱
配置电器元件的部分。
[6] 操作杆
进行装卸时使用。
