1.3 各部的名称和功能
1.3 各部的名称和功能
4
[1] [手动]开关
(传送带驱动)
[5] 电器设备箱
[6] 操作杆
[2] 通过确认传感器
[3] 传送带
[4] 满杯检出传感器

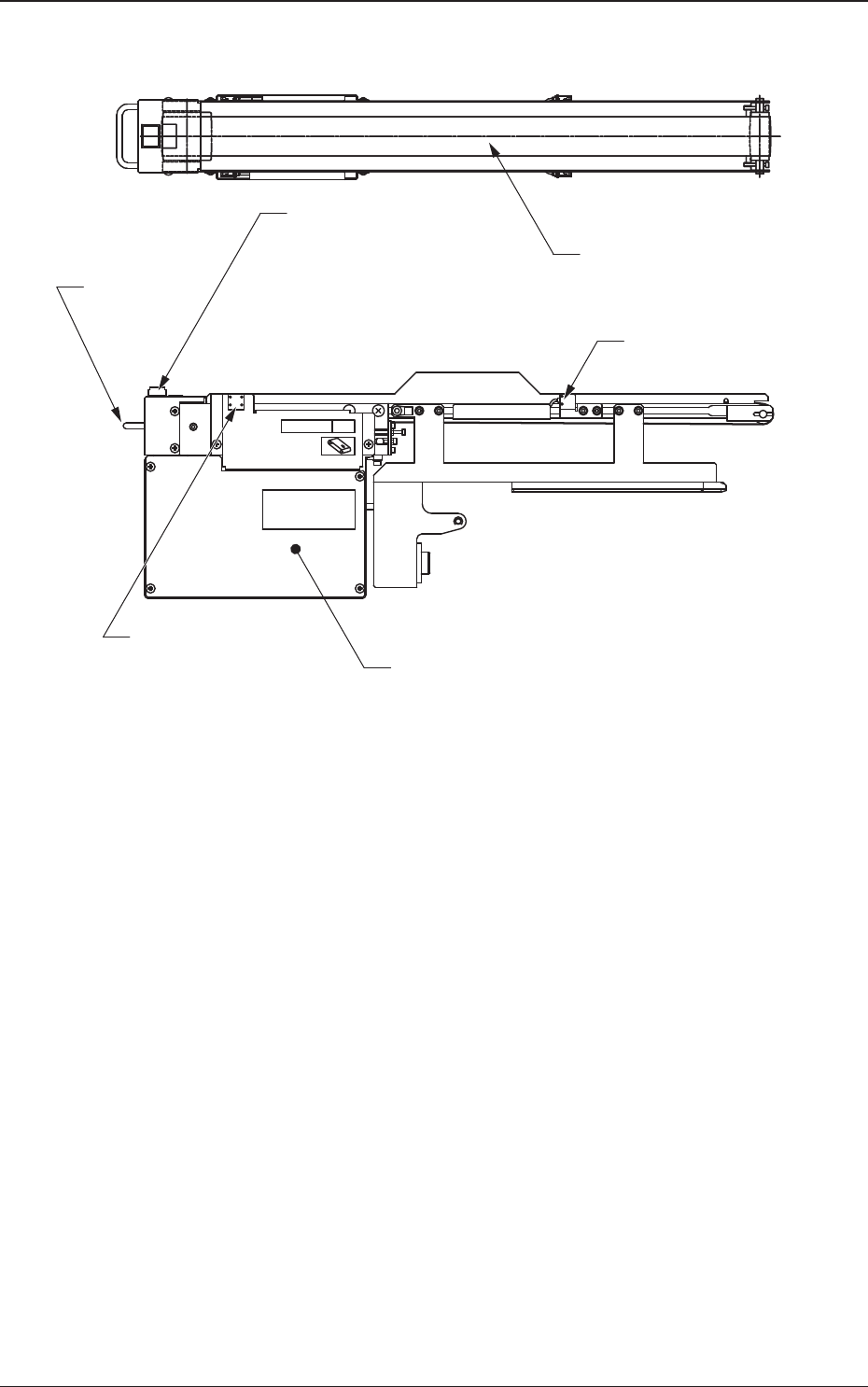

再利用传送带概观图 F1
[1] [ 手动 ] 开关 ( 传送带驱动 )
是运行再利用传送带的 [ 手动 ] 开关。
取出已排出贴装安装头的元件时使用。
[2] 通过确认传感器
是检出排出到再利用传送带上的元件通过的传感器。
[3] 传送带
放置排出的元件，向装置外部搬送。
[4] 满杯检出传感器
是检出再利用传送带上的元件是否满杯的传感器。
[5] 电器设备箱
配置电器元件的部分。
[6] 操作杆
进行装卸时使用。
OM-1758
4
1.4 动作概要
(1) 在生产运行中发生元件识别异常，吸取的元件不能进行贴装时，开始
元件排出动作。
(2) 按照元件数据库贴装安装头向再利用传送带上移动，贴装安装头放开
正在吸取的元件。
•
贴装安装头返回到通常的贴装动作。
•
元件排出到再利用传送带时，进入 (3)。
(3) 再利用传送带自动搬送 1 间距，以免与下一个排出的元件叠在一起。
Note
(a) 根据元件数据库的
“
元件排出位置
”
设定，排出位置有所改变。
详细内容请参照
“
2.2 元件排出位置的设定
”
章节。
(b) 再利用传送带自动搬送的 1 间距根据最大排出元件的元件数据库元件
尺寸 X、Y 有所不同。
1305-001
1.4 动作概要
OM-1758
51305-001
2. 运行前的准备
2. 运行前的准备
2.1 再利用传送带的安装及拆卸方法
注意
装卸再利用传送带时，请注意不要使其掉落。
用单手拆卸再利用传送带时，有时无法用单手支撑脱离安装
台时的重量，会有掉落的危险。
弄掉再利用传送带时，有可能砸伤脚或损坏再利用传送带。
请用双手操作，注意不要使其掉落。
注意掉落
•
若重物掉落，就有可能受伤。
•
用双手握住。
2.1.1 再利用传送带的安装步骤
Procedure
(1) 在送料器推车安装再利用传送带之前，确认推车上部的送料器安装台
上是否沾有垃圾或灰尘等异物。
Notice
如果在再利用传送带松动的状态下使用，就会成为装置 (SIGMA-G5S/
G5S2) 破损的原因。
请将再利用传送带准确安装到送料器安装台上。
(2) 握住操作杆，将再利用传送带的顶端插入，使其与送料器安装台的轨
道吻合。
(3) 将操作杆向前压，确认准确安装。
Note
请将再利用传送带准确安装到送料器安装台的滑道。
