2.3 再利用传送带的动作确认
(5) 按下 [ 废弃 ] 按钮，再按下操作台的 [START] 按钮。
( 进行再利用传送带的元件排出动作。)
Note
(a) 排出时的停留时间与生产运行时的元件贴装时间相同。
(b) 在元件识别测试中被排出到再利用传送带的元件随着传送带搬送
到机盖外侧。
(6) 必要时，按下再利用传送带的［手动］开关，确认再利用传送带的驱动。
OM-1758
101305-001

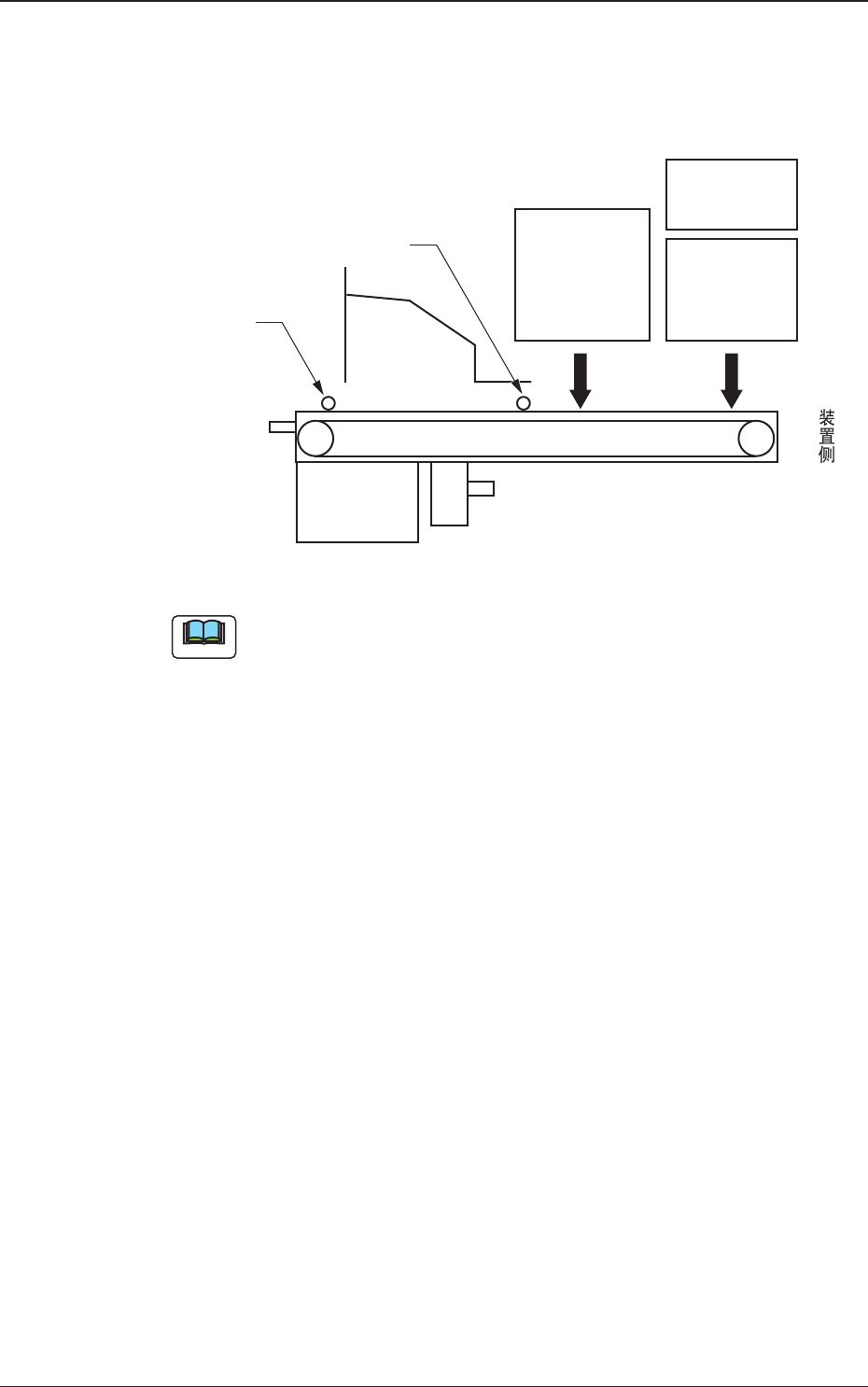

3. 再利用传送带上的排出位置
3. 再利用传送带上的排出位置
根据使用安装头和元件厚度的关系决定排出位置。
高速安装头
排出位置
多功能安装头
排出位置
元件厚度
13.2mm 以下
排出位置 A
排出位置 B
多功能安装头
排出位置
元件厚度
超过 13.2mm
(Note)
满杯检出传感器
通过确认传感器
吸嘴排出位置・传感器布局 F7
Note
混载元件厚度超过 13.2mm 的元件以及元件厚度 13.2mm 以下的元件时，多
功能安装头的排出位置为 B 的位置。
OM-1758
111305-001
4. 元件的取出
4. 元件的取出
取出再利用传送带上的元件。
Procedure
(1) 按下再利用传送带的 [ 手动 ] 开关。
再利用传送带在 [ 手动 ] 开关处于 ON 状态期间继续驱动。
(2) 元件向装置外侧移动过来时，用手取出元件。
[手动]开关
俯视图
F8
Note
(a) 再利用传送带自动驱动时，再利用传送带的 [ 手动 ] 开关不运行。
(b) 再利用传送带上的元件满杯时，显示满杯的装置信息。
去除满杯检出位置的前端元件时，下一个元件搬送到满杯检出位置，
因此请依次进行去除。
(c) 再利用传送带上的元件满杯状态下发生元件排出到再利用传送带时，
装置暂停。
此时，请按下再利用传送带的 [ 手动 ] 开关，用手将传送带上的所有
元件取出。之后，请重新开始装置的运行。
注意
注意卷入
•
有可能手或衣服卷入旋转轴而受伤。
请注意旋转轴。
