QA表 ＮＯ． 3 (1/2) ＮＯ． 3 (2/2) 机种 ２．调整方法 ２－４．同步皮带ＹＢ ２．调整方法 ２－３．同步皮带ＹＡ ① 拧松固定YB 滑轮支架的 SL6062592TN。 ② 用 SM6084002TN 调整张力。 ①拧松固定Ｙ马达的ＳＬ６０６１４９２ＴＮ。 ③ 拧紧SL6062592TN 。（拧紧力矩： 10N·m） ②用SM6041202TN调整张力。 ③拧紧ＳＬ６０６１４９２ＴＮ。（拧紧转矩：１０Ｎ ・ ｍ） Ｎ…
QA表 ＮＯ． 2 (1/2) ＮＯ． 2 (2/2)
机种
２．调整方法
２－２．同步皮带ＸＢ
２．调整方法
２－１．同步皮带ＸＡ

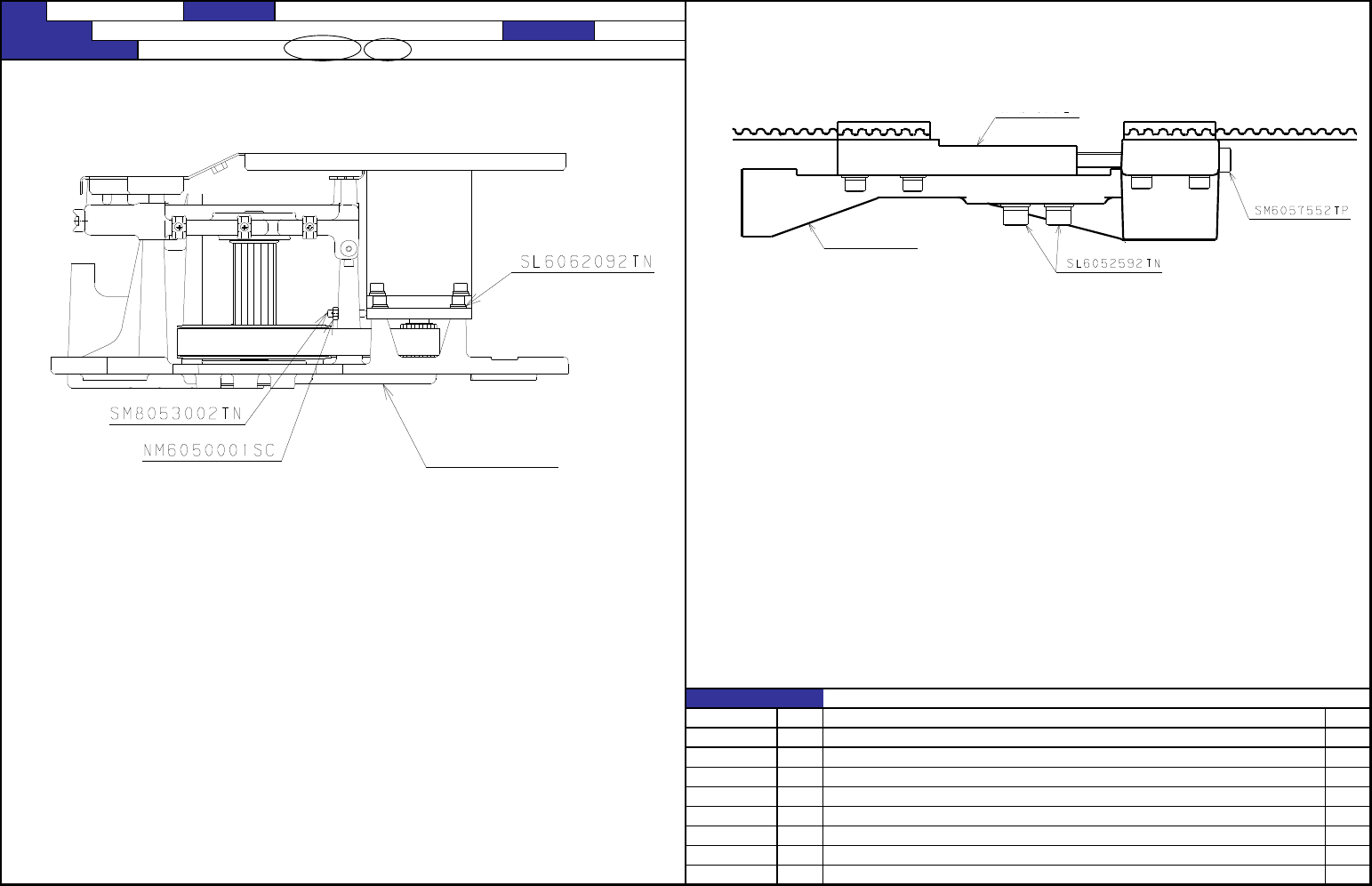

①松开固定X皮带张紧器和X皮带撑条（6）的SL6052595TN。
②用ＳＭ６０５７５５２ＴＰ调整张力。
③拧紧ＳＬ６０５２５９２ＴＮ。（拧紧钮矩：８．５Ｎ・ｍ）
① 拧松固定马达的SL6062092TN。
②拧松ＮＭ６０５００１ＹＮ，用ＳＭ８０５３００２ＴＮ调整张力。
③拧紧SL6062092TN。（拧紧转矩：１５Ｎ・ｍ）
④固定NM6050001SC。
ＮＯ． 担当人
【６】－２
装置名称
XY装置（1）
JX-300LED
日期 内容
功能名称
XY皮带张力（2/3）
编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
变更履历
X机架组件
X皮带撑条（6）
X皮带张紧器
QA表 ＮＯ． 3 (1/2) ＮＯ． 3 (2/2)
机种
２．调整方法
２－４．同步皮带ＹＢ
２．调整方法
２－３．同步皮带ＹＡ

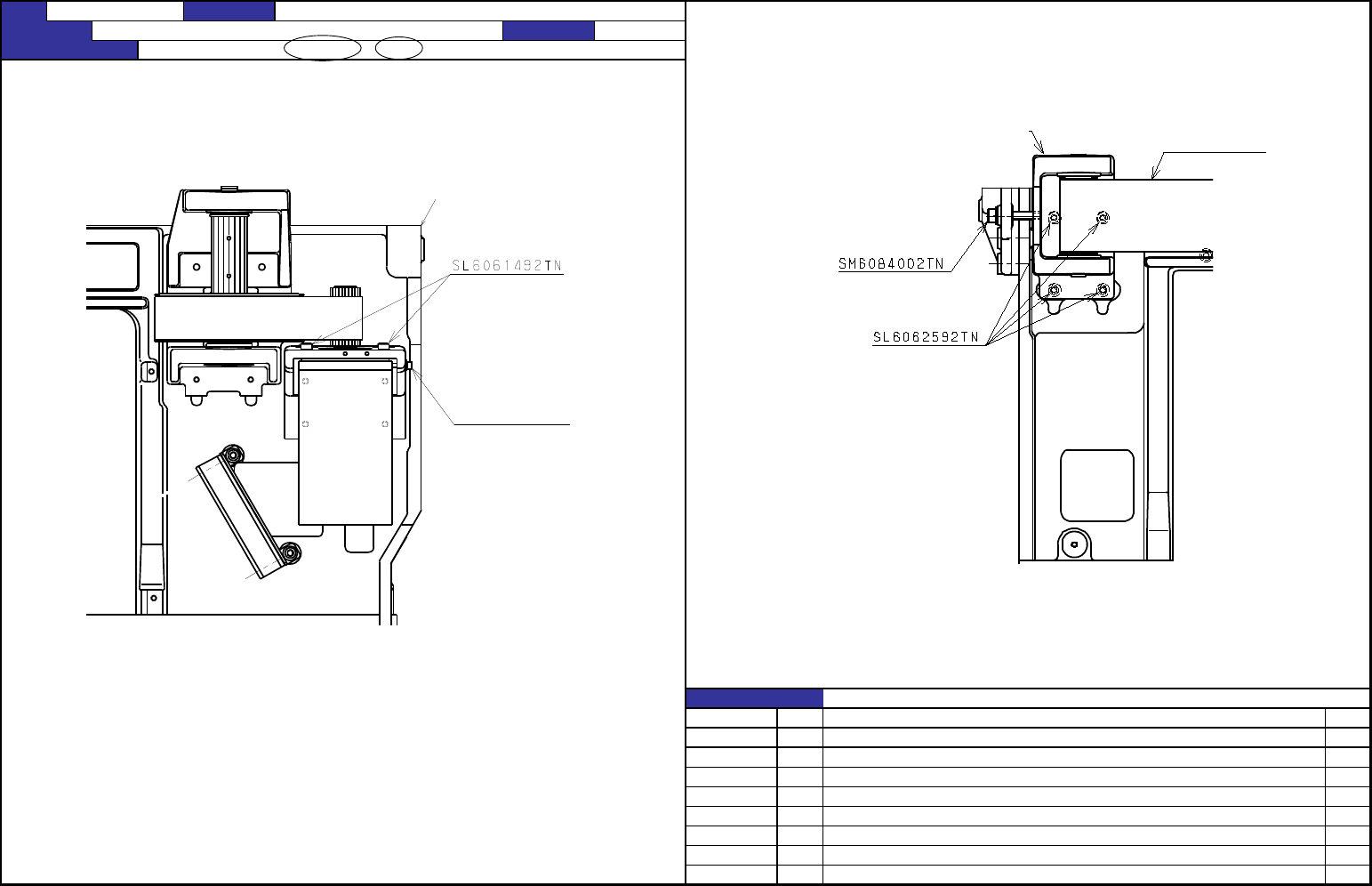

① 拧松固定YB滑轮支架的SL6062592TN。
② 用SM6084002TN调整张力。
①拧松固定Ｙ马达的ＳＬ６０６１４９２ＴＮ。 ③ 拧紧SL6062592TN。（拧紧力矩：10N·m）
②用SM6041202TN调整张力。
③拧紧ＳＬ６０６１４９２ＴＮ。（拧紧转矩：１０Ｎ・ｍ）
ＮＯ． 担当人
【６】－３
JX-300LED 装置名称
XY装置（1）
功能名称
XY皮带张力（3/3）
编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
变更履历
日期 内容
Y轴架
SM6041202TN
YB滑轮支架
同步皮带YＢ
QA表 ＮＯ． 4 (1/2) ＮＯ． 4 (2/2)
机种

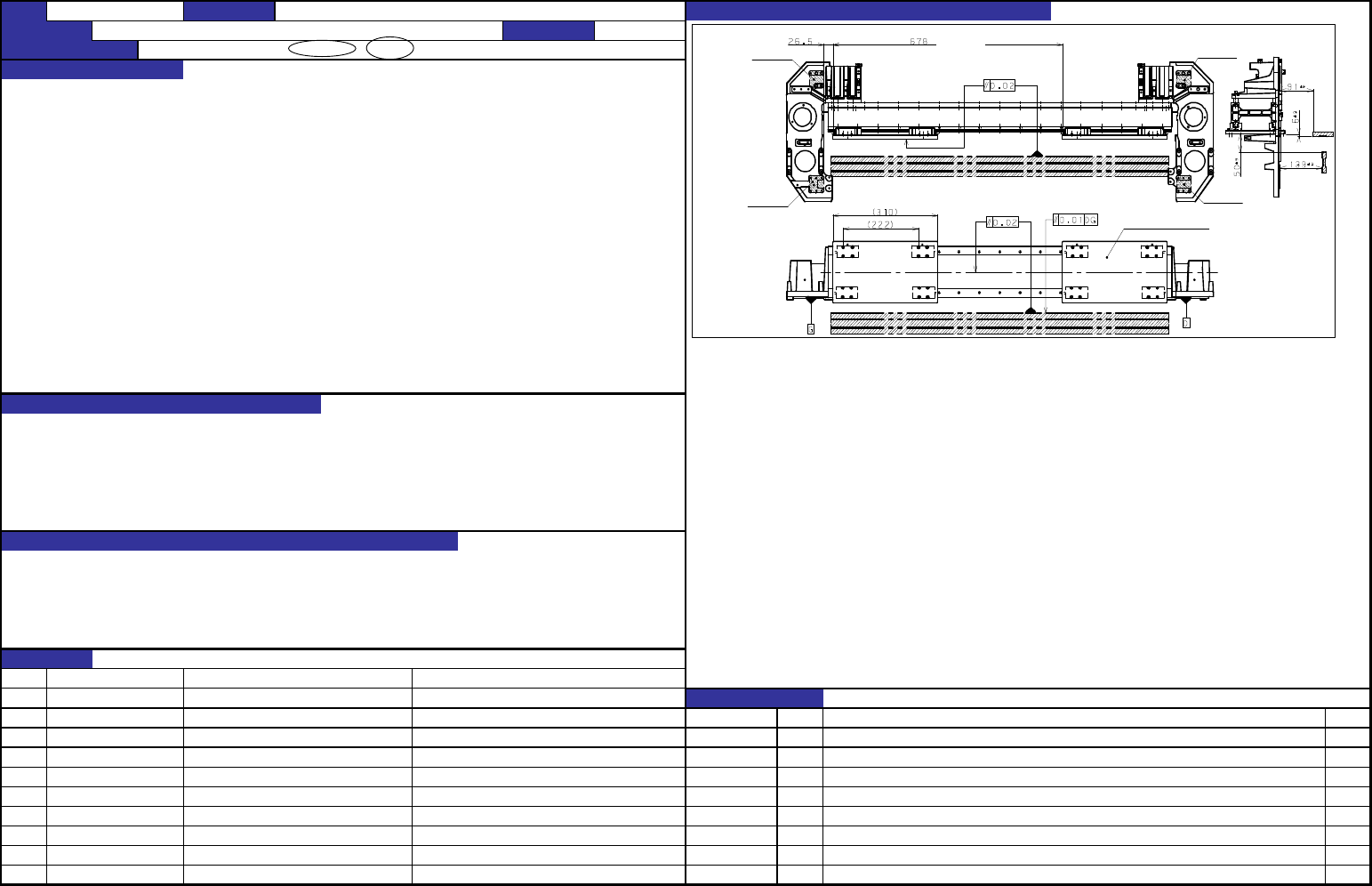

贴装头板的前后方向行走真直 ：２０μｍ以内
贴装头板的高度方向行走真直 ：２０μｍ以内
１．确认方法
（前后方向）把拨盘标尺安装到夹具用贴装头板的中央，从Ｘ架端的止动橡胶粘贴部到
２６．５ｍｍ的位置到６７８ｍｍ的行程之间，对Ｉ型伸缩平行度应在０．０２以内。
（高度方向）把各拨盘标尺安装到夹具用贴装头板的左右两端，Ｘ架端的止动橡胶粘贴部
前后方向的真直影响Ｙ方向的贴装精度。 ２６．５ｍｍ的位置到６７８ｍｍ的行程之间，对Ｉ型伸缩2处的平行度应在０．０２以内。
高度方向的真直影响Ｘ方向的贴装精度。 ２．调整方法
（前后方向）因为没有调整机构，所以检查Ｘ轴架、ＬＭ导向器Ｘ、后轨道的部件精度。
（高度方向）拧松固定X框架端L，R和X轴的螺丝各4颗，调整X轴整体的倾斜度。
那样还没有消除的情况下，检查LM导轨X的安装是否笔直。
１．贴装精度恶化
２．发生吸附异常
３．因吸附不良发生芯片跳起，激光异常。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【６】－４
JX-300LED 装置名称
XY装置（2）
确认方法及调整方法（故障处理方法）
功能名称
X轴机架真直
编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40000656 Ｘ轴机架
变更履历
货号 品名 有关质量特性
内容
40000660 倒轨
40000659 ＬＭ导向器Ｘ
日期
40000658 Ｘ机架端Ｒ
40000657 Ｘ机架端Ｌ
前后方向
I面(里侧)
H面(里侧)
F面(里侧)
E面(里侧)
高度方向
夹具用贴装头板
(Y轴L M导向器安装面
H、I面)
(Y轴L M导向器安装面
E、F面)
行程长度
