QA表 ＮＯ． 1 (1/2) ＮＯ． 1 (2/2) 机种 １．拧松④的螺丝，调整①的前后位置。 １．让马达皮带轮的端面Ａ和ＣＥＮＴＥＲ马达轴前端面Ｂ一致。 ２．同步皮带的张力 １７．６～２１．６Ｎ ２．拧松ＩＮ、ＯＵT马达固定到轨道架F的固定螺丝 和马达支架Ａ的上部的按螺丝。 按螺丝拧仅之后皮带张力变强。 用由尼塔公司制音波式皮带张力计测定张力。 （Weight=002.5、Width=006.0,Span=0075) １．决定同步…
QA表 ＮＯ． 6 (1/2) ＮＯ． 6 (2/2)
机种
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【７】－６

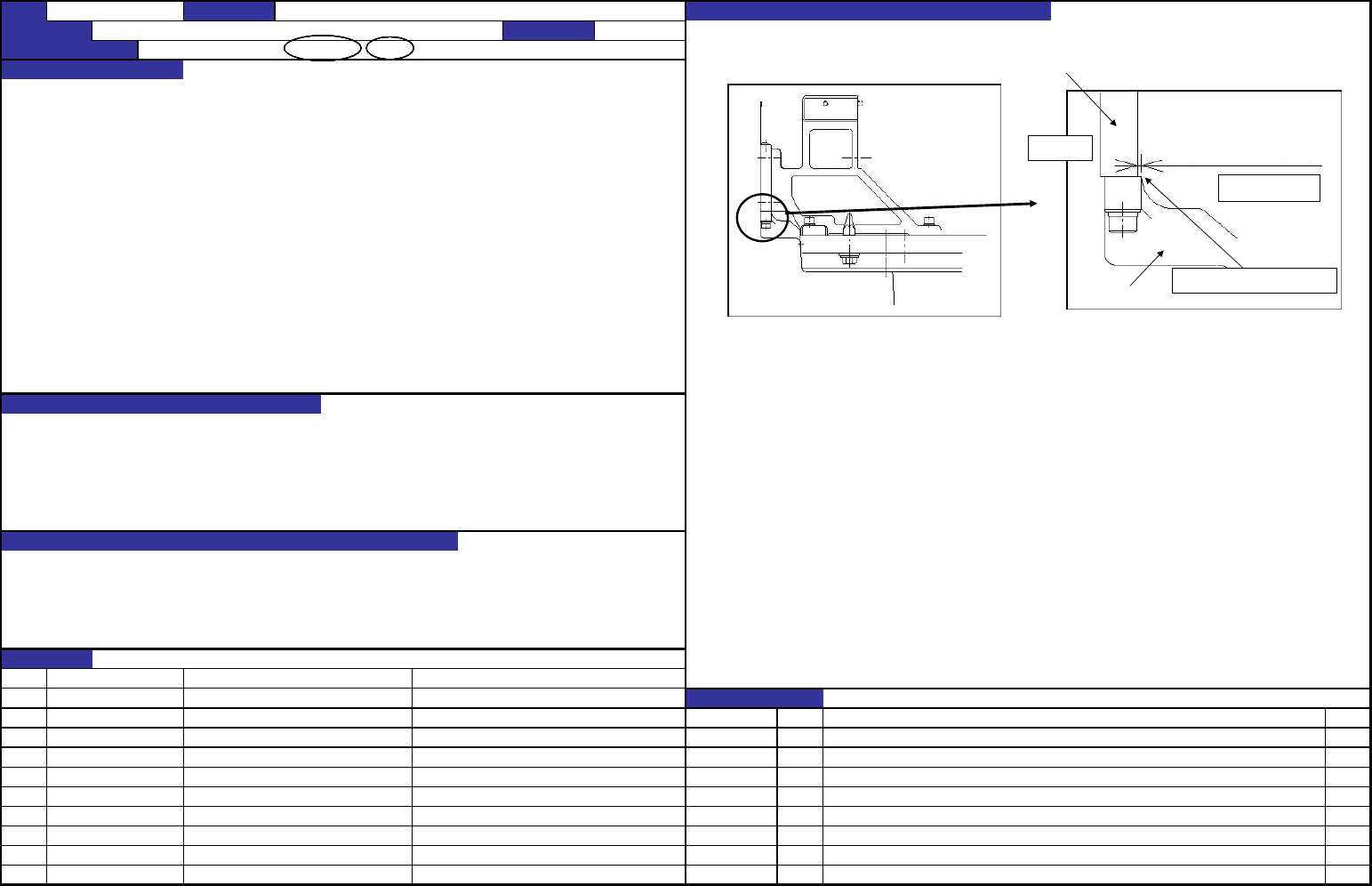

请确认板支架的凸出量为0.8mm以下。
如果变成了0.8mm以上，要从新加工0.7～1.5的倒角。
内容日期
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称 板支架 编制日期
JX-300LED 装置名称 供料装置 确认方法及调整方法（故障处理方法）
关于板支架的凸出量，确认为0.8mm以下。
进给动作的稳定化
凸出量为0.８以上时，供料器（FTF32）的顶推杆会搁到板支架上，发生进给故障
机器侧
供料器安装侧
板支架
固定板
※这一部分进行倒角加工。
0.8mm以下

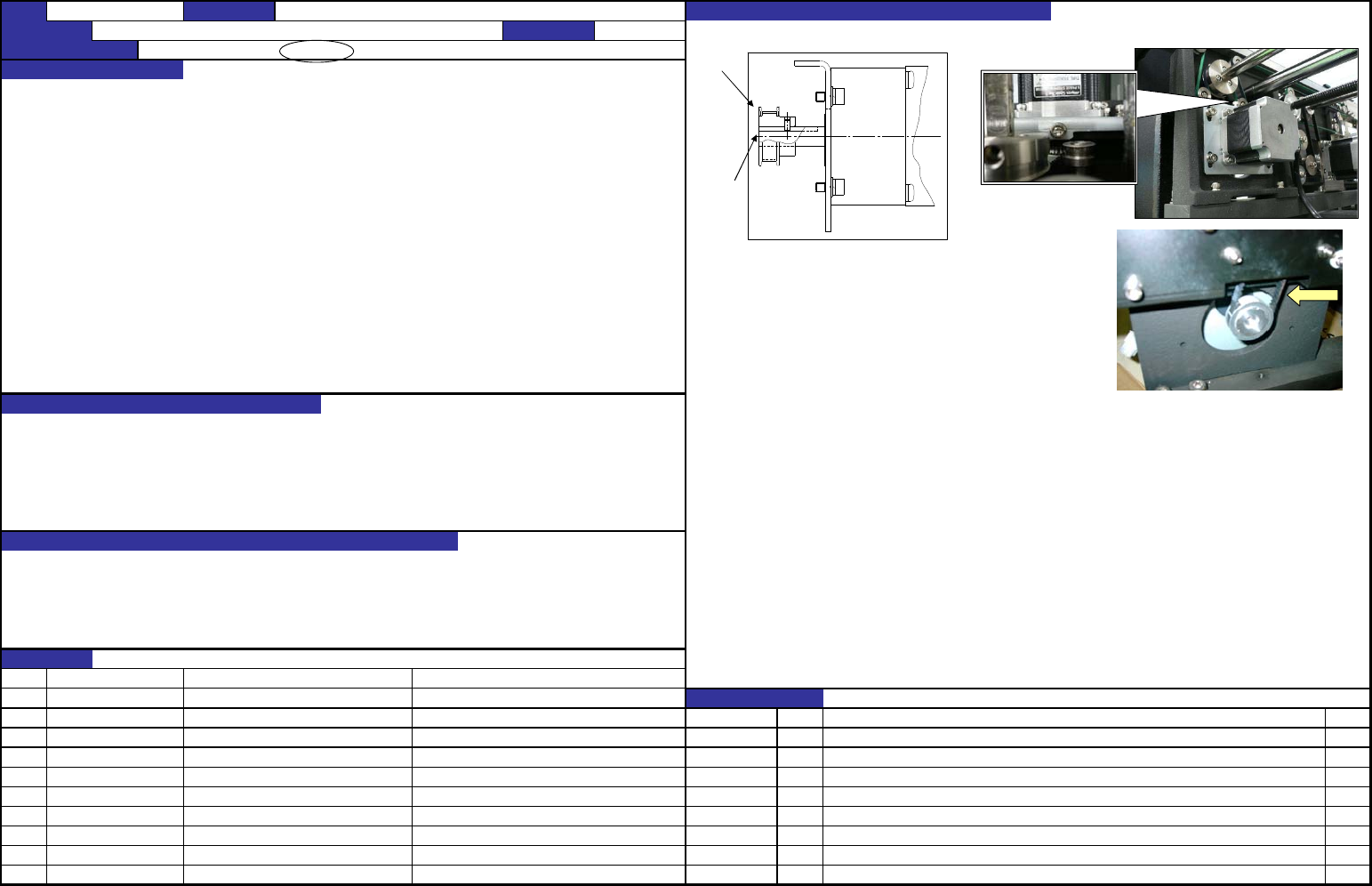

QA表 ＮＯ． 1 (1/2) ＮＯ． 1 (2/2)
机种
１．拧松④的螺丝，调整①的前后位置。
１．让马达皮带轮的端面Ａ和ＣＥＮＴＥＲ马达轴前端面Ｂ一致。
２．同步皮带的张力
１７．６～２１．６Ｎ
２．拧松ＩＮ、ＯＵT马达固定到轨道架F的固定螺丝
和马达支架Ａ的上部的按螺丝。
按螺丝拧仅之后皮带张力变强。
用由尼塔公司制音波式皮带张力计测定张力。
（Weight=002.5、Width=006.0,Span=0075)
１．决定同步皮带轮的轴方向位置
２．顺利地把马达驱动传导到传送皮带。
１．同步皮带与其它元件相碰。
２．强时：发生异常声音，动作转矩大，马达可靠性低。
弱时：在传送动作发生异常。皮带轮的皮带跳出。
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【８】－１
内容
'13.01.23
新設
日期
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量特性(规格调整值）
功能作用（规格调整值的意义）
JX-300LED 装置名称 传送
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
功能名称 顺利地传送基板（IN・OUT马达关系调整） 编制日期 2013/1/23
确认方法及调整方法（故障处理方法）
A
B

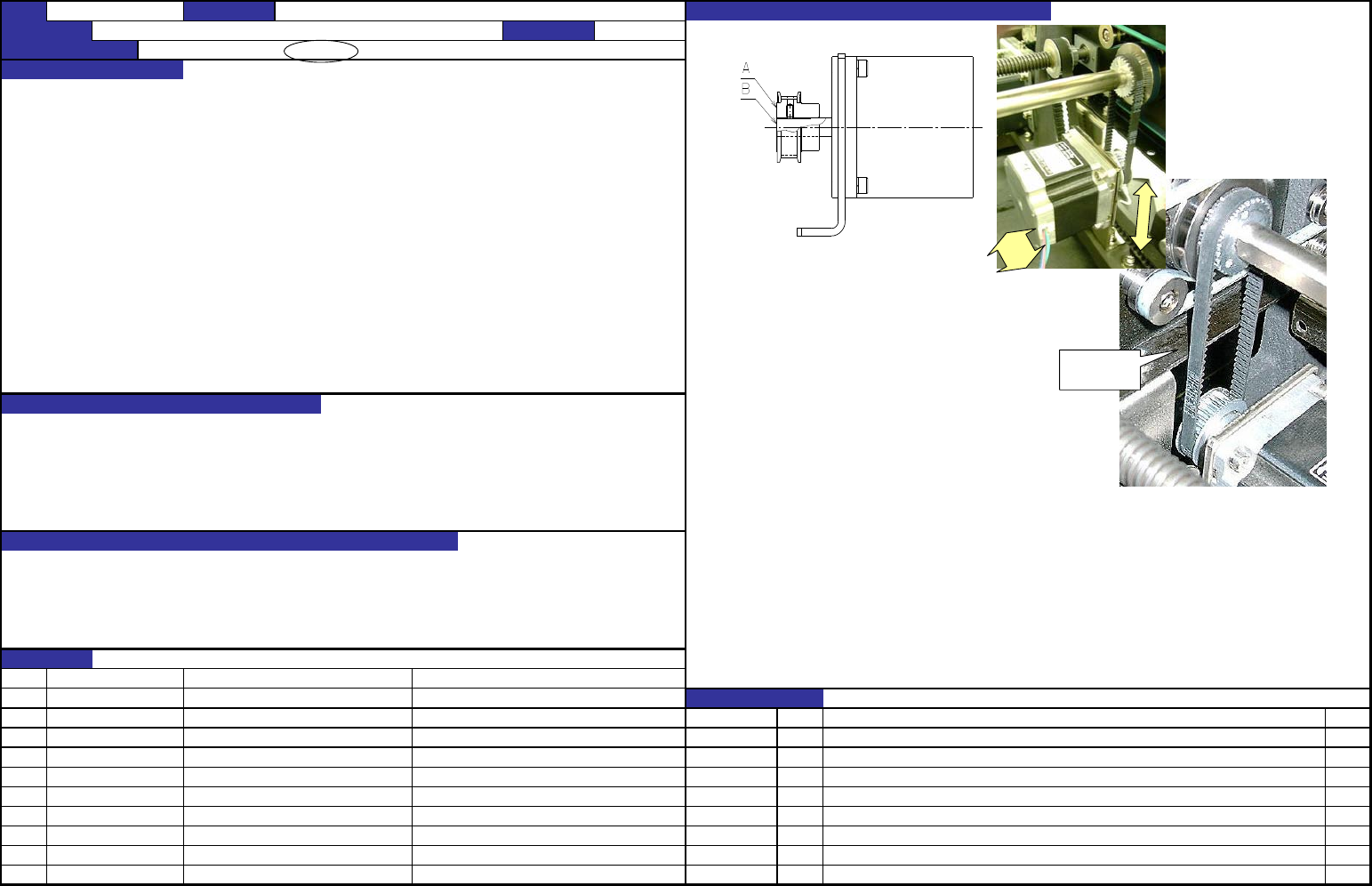

QA表 ＮＯ． 2 (1/2) ＮＯ． 2 (2/2)
机种
１．拧松④的螺丝，调整①的前后位置。
１．让马达皮带轮的端面Ａ和ＣＥＮＴＥＲ马达轴前端面Ｂ一致。
２．同步皮带的张力
１７．６～２１．６Ｎ
２．拧松马达支架C固定螺丝，左右移动马达支架Ｃ。
拧松马达固定螺丝，上下移动ＣＥＮＴＥＲ马达组件。
请注意不要碰到其它零件，用上述2种方法测定皮带的
适当张力。
测定张力时，应使用由尼塔公司制的音波式皮带张力计。
（Weight=００２．５、Widhth=００６．０、Span=００９３）
１．决定同步皮带轮的轴方向位置
２．顺利地把马达驱动传导到传送皮带。
１．同步皮带与其它元件相碰。
２．强时：发生异常声音，动作转矩大，马达可靠性低。
弱时：在传送动作发生异常。皮带轮的皮带跳出。
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【８】－２
'13.01.23
内容
新設
日期
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 顺利地传送基板（CENTER马达关系调整） 编制日期 2013/1/23
JX-300LED 装置名称 传送 确认方法及调整方法（故障处理方法）
張力計
測定位置
张力计
测定位置
