QA表 ＮＯ． 5 (1/2) ＮＯ． 5 (2/2) 机种 １．螺旋轴的螺母从反方向互相施加４．９Ｎ的荷重时，螺母移动量在５０μｍ以下。 ２．螺旋轴的螺母从反方向互相施加４．９Ｎ的荷重时，螺母移动量在１００μｍ以下。 １．可动侧传送轨道减少松动，控制运转的振动。 ２．可动侧传送轨道减少松动，控制运转的振动。 １．贴装元件时，可动侧传送轨道振动之后，基板振动，贴装质量变坏。 ２．贴装元件时，可动侧传送轨道振动之后，基板振动，贴装质量变坏…

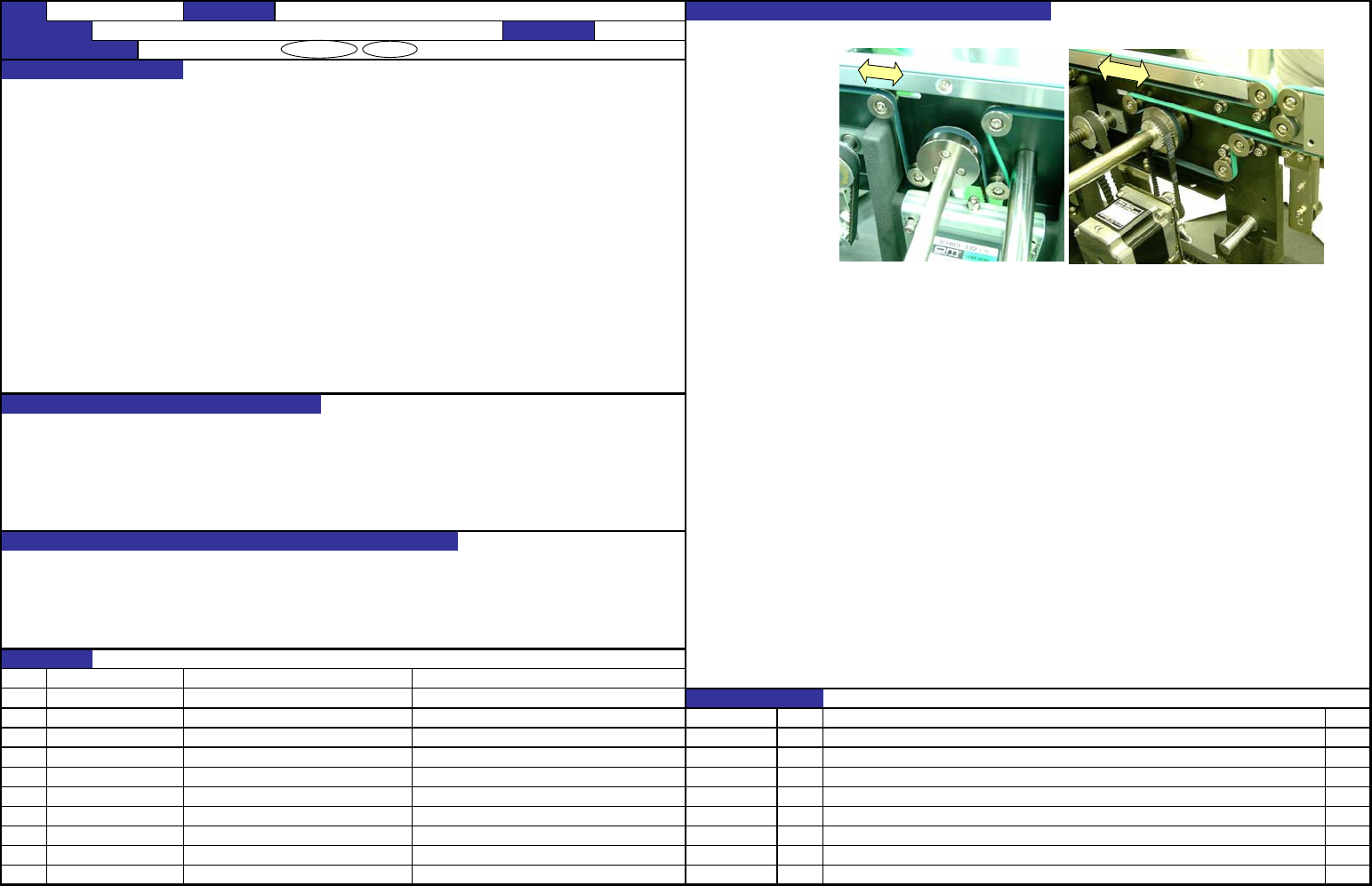

QA表 ＮＯ． 4 (1/2) ＮＯ． 4 (2/2)
机种
１．在没有施加张力的状态测定皮带长度，移动长孔部的传送皮带轮，让长孔增加０．５％。
１．传送带的适当张力
发生０．５％伸长的张力
举一例说明，传送轨道上的传送皮带上用铅笔等画上距离２００ｍｍ的两个标记。
移动传送皮带，让这两个标记距离２０１ｍｍ。
关于ＣＥＮＴＥＲ减震，传送轨道ＦＣ、ＲＣ上施加张力后请注意不要抬起。
１．顺利地传送基板
２．强时：传送轨带ＦＣ、ＲＣ跳起，降低皮带耐久性，促进皮带伸长。
弱时：
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【８】－４
内容
'13.01.23
新設
40000863 CONVEYOR_BELT_S
变更履历
40000864 CONVEYOR_BELT_C
对象元件
货号 品名 有关质量特性
日期
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 顺利地传送基板（调整传送带） 编制日期 2013/1/23
JX-300LED 装置名称 传送 确认方法及调整方法（故障处理方法）

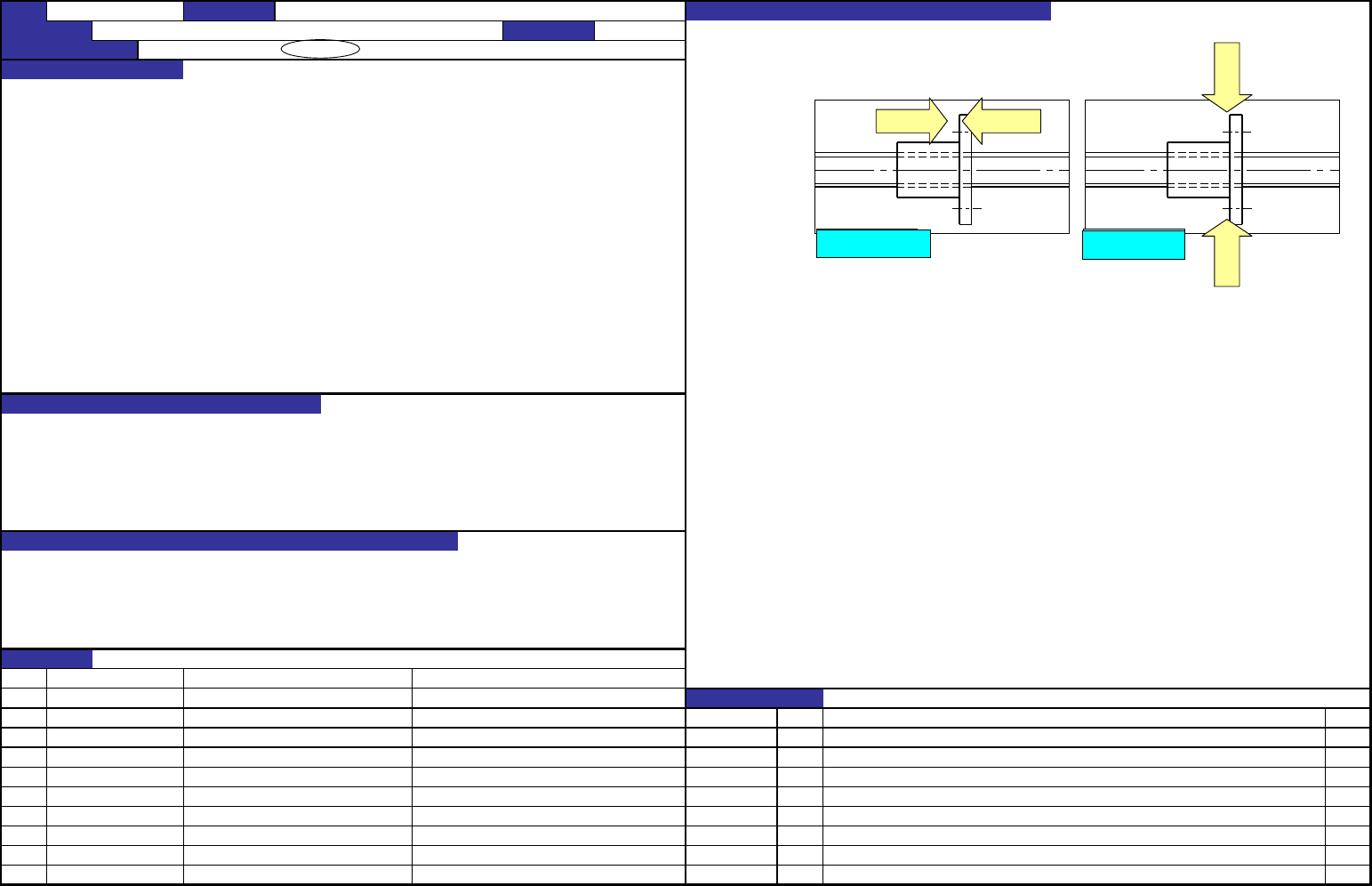

QA表 ＮＯ． 5 (1/2) ＮＯ． 5 (2/2)
机种
１．螺旋轴的螺母从反方向互相施加４．９Ｎ的荷重时，螺母移动量在５０μｍ以下。
２．螺旋轴的螺母从反方向互相施加４．９Ｎ的荷重时，螺母移动量在１００μｍ以下。
１．可动侧传送轨道减少松动，控制运转的振动。
２．可动侧传送轨道减少松动，控制运转的振动。
１．贴装元件时，可动侧传送轨道振动之后，基板振动，贴装质量变坏。
２．贴装元件时，可动侧传送轨道振动之后，基板振动，贴装质量变坏。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【８】－５
内容
'13.01.23
新設
日期
E2010725000 SCREW_SHAFT
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 可动侧轨道的稳定（螺旋轴的松动） 编制日期 2013/1/23
JX-300LED 装置名称 传送 确认方法及调整方法（故障处理方法）
４．９Ｎ４．９Ｎ
４．９Ｎ ４．９Ｎ
スラスト方向 ラジアル方向
推力方向
径向方向

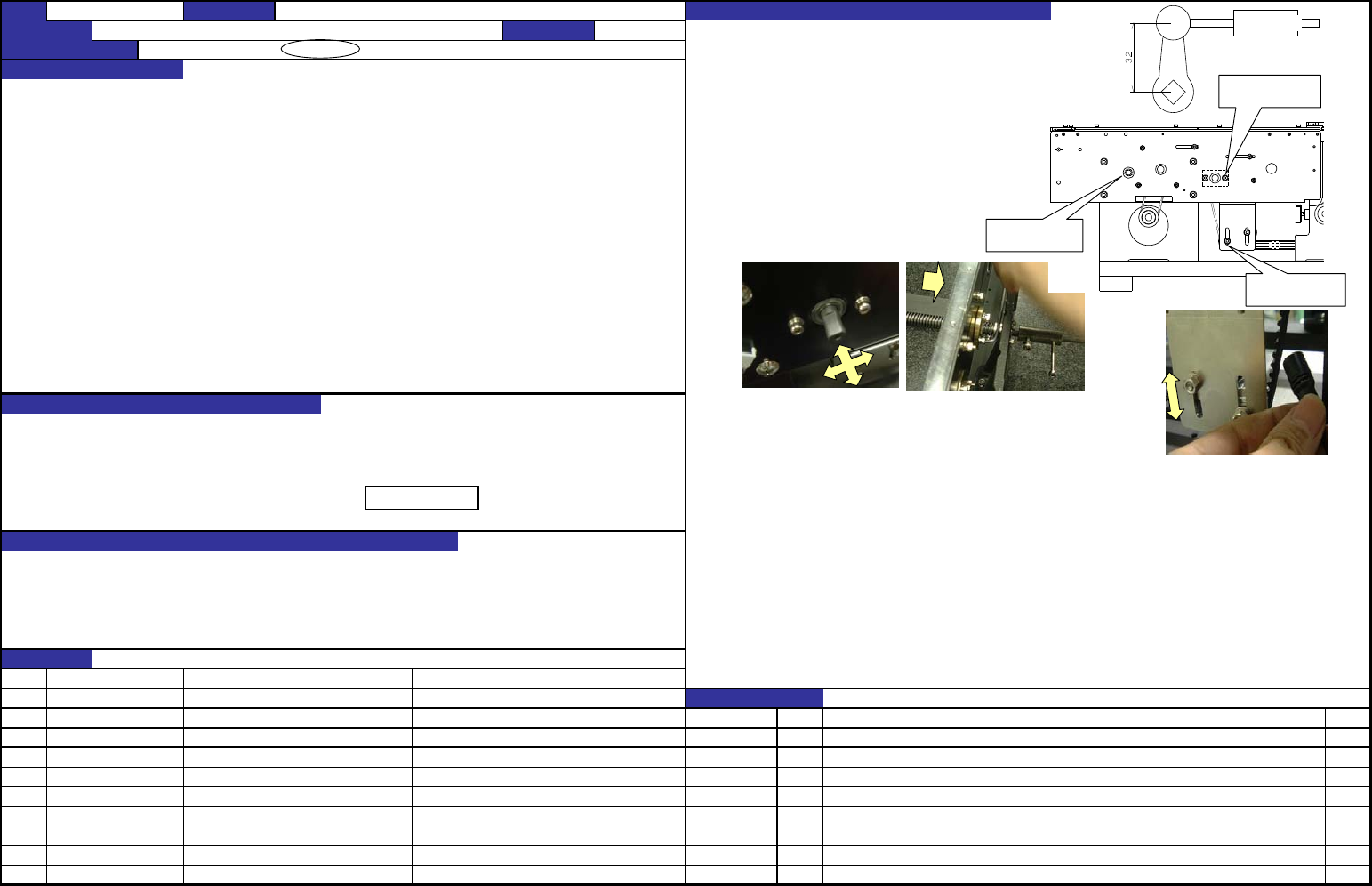

QA表 ＮＯ． 6 (1/2) ＮＯ． 6 (2/2)
机种
１．把弹簧秤朝接线方向顶倒轴的把手上进行测定。
导向轴的平行调整
在最大（Ｍ：２５４ｍｍ、Ｌ：３６０）位置，松开后推挡器的固定
１．传送轨道宽度调整手柄转矩：０．２Ｎ・ｍ以下 螺丝，重新调整位置然后拧紧。
２．传送轨道宽度调整驱动皮带张力：２０～２５．５Ｎ 拧松轨道板Ｆ侧的导向轴端固定螺丝，在轨道宽度
３１ｍｍ的位置用同一螺丝固定。
螺旋轴的平行调整
拧松螺旋轴螺母，在传送轨道宽度最大的位置，
重新拧紧定位。
拧松调节板的固定螺丝，在轨道宽度为31mm、
的位置用同一螺丝固定。
２．轨道宽度调整驱动皮带张力的调整
１．传送基板宽度调整用手柄的适合转矩 变更惰轮的位置高度进行调整。
２．左右螺旋轴和同步皮带的适合张力 把左右的惰轮高度调整得一样，注意不要碰到同步皮带和Ｔ・ＰＩＮ传感器等
用由尼塔公司制得音波式皮带张力计测定。
(Weight=0040、Width=0090、Span=0098，E尺寸时Span=0097)
１．转矩大时，传送轨道宽度调整的操作性变坏。
如果示导向器轴、螺旋轴的上下左右方向不平行时，可能可动侧轨道发生卡住滑出等故障。
安装自动基板宽度调节装置时，因马达转矩不足发生动作不良。
２．强时：调整螺旋轴，加重转矩。
弱时：在皮带轮不皮带跳牙，传送轨不平行。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【８】－６
内容
'13.01.23
新設
E2009725000
日期
E2010725000
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 传送轨道宽度变更 编制日期 2013/1/23
JX-300LED 装置名称 传送 确认方法及调整方法（故障处理方法）
XY RELAY电路板
ばね秤
导向轴端
固定螺丝
アジャスト
プレート止めねじ
惰轮固定螺丝
调节板
固定螺丝
弹簧秤
