QA表 ＮＯ． 2 (1/2) ＮＯ． 2 (2/2) 机种 ・ 转动速度控制器旋钮，把滑板的开闭时间调整成规格值。 （把旋钮从全闭转2圈半) ・ 调整后固定旋钮。 ・ 滑三板开闭时间 ・・・ ８０±５msec ・ 滑板移动时间超过规定 ･ 吸嘴更换错误 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 【９】－２ 内容 '08.07.28 出图 日期 PC010508000 速度控制器 变更履历 货号 品名 有关…

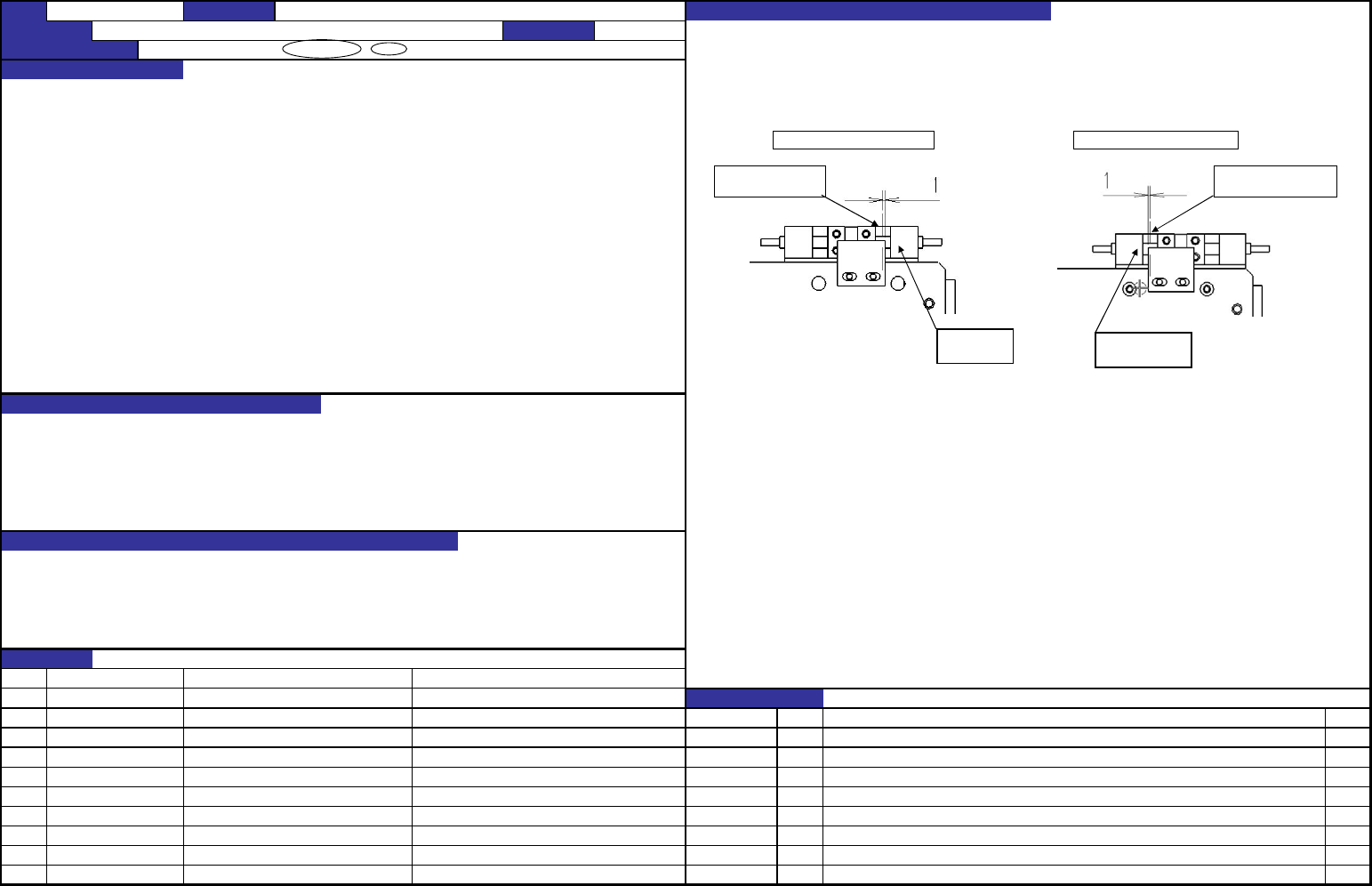

QA表 ＮＯ． 1 (1/2) ＮＯ． 1 (2/2)
机种
・在滑板OPEN、CLOSE的状态，调整传感器配件的位置为左图的规格值，
然后用螺母固定。（参照下图）
・传感器碰块的固定位置应如下。 ・如果开和关各自的1mm调整不易做到时，应使碰块稍微倾斜一点进行调整。
打开时→逐渐打开滑板，在LED熄灭之后再进入1mm的地方固定碰块。（参照右图）
关闭时→逐渐关闭滑板，在LED点亮之后再退出1mm的地方滑板应停止。（参照右图）
・防止滑板开闭时传感器误检测
・滑板移动时间超过规定
･吸嘴更换错误
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【９】－１
内容
40077295 传感器配件 '08.07.28 出图
40076843 ATC开放传感器组件
日期
40076842 ATC十字传感器组件
变更履历
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 ATC传感器配件调整 编制日期
JX-300LED 装置名称 ATC 确认方法及调整方法（故障处理方法）
滑板为OPEN时 滑板为CLOSE时
LED点亮之后点亮
再向右1mm
LED熄灭之后
再向左1mm
40076842
ATC OPEN SENS ASM
40076843
ATC CLOSE SENS ASM

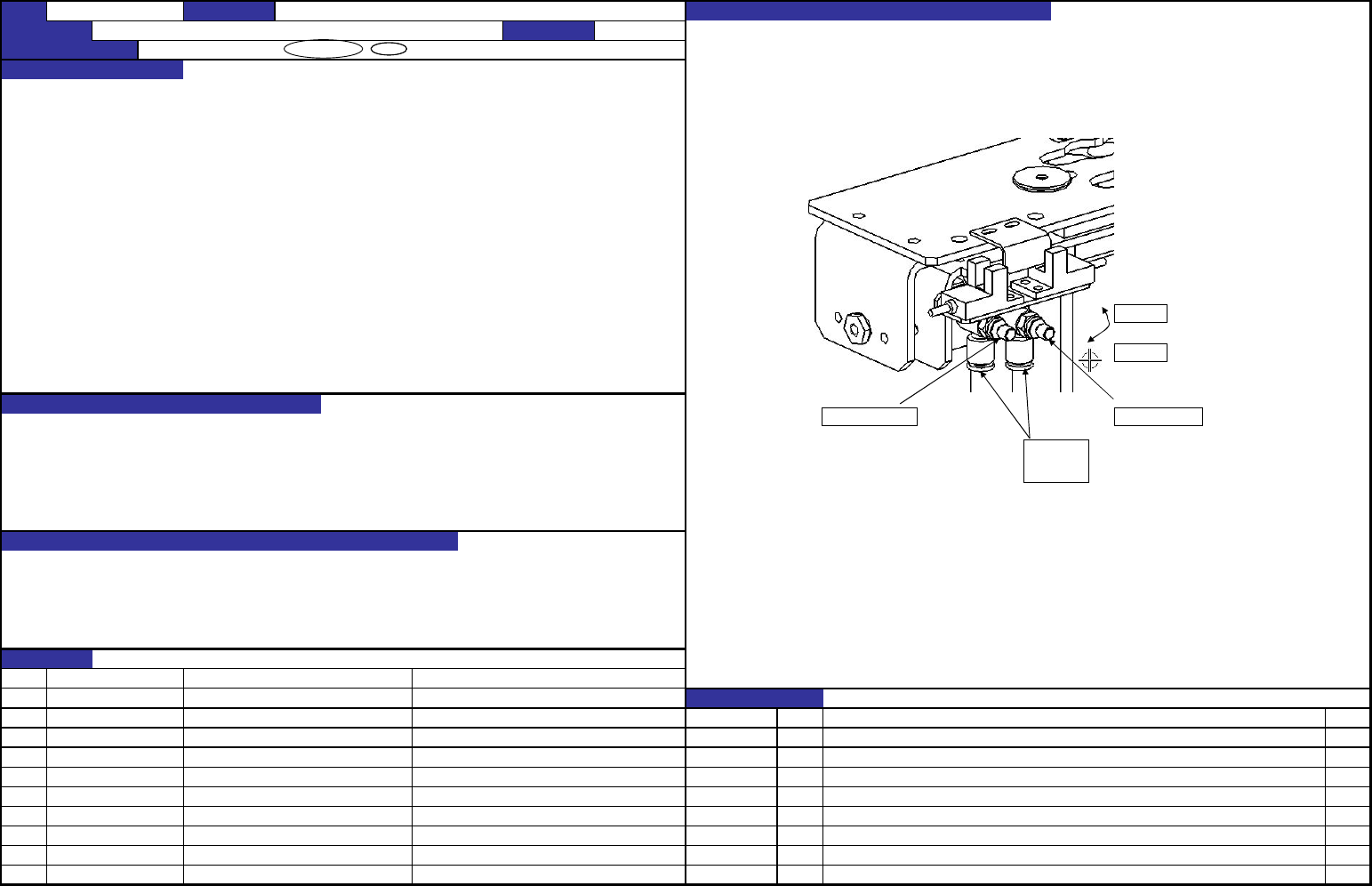

QA表 ＮＯ． 2 (1/2) ＮＯ． 2 (2/2)
机种
・转动速度控制器旋钮，把滑板的开闭时间调整成规格值。
（把旋钮从全闭转2圈半)
・调整后固定旋钮。
・滑三板开闭时间・・・８０±５msec
・滑板移动时间超过规定
･吸嘴更换错误
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【９】－２
内容
'08.07.28 出图
日期
PC010508000 速度控制器
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 速度控制器调整 编制日期
JX-300LED 装置名称 ATC 确认方法及调整方法（故障处理方法）
PC01058000
速度控制器
(速度表)
调整CLOSE时间用 调整OPEN时间用
速（開）
遅（閉）

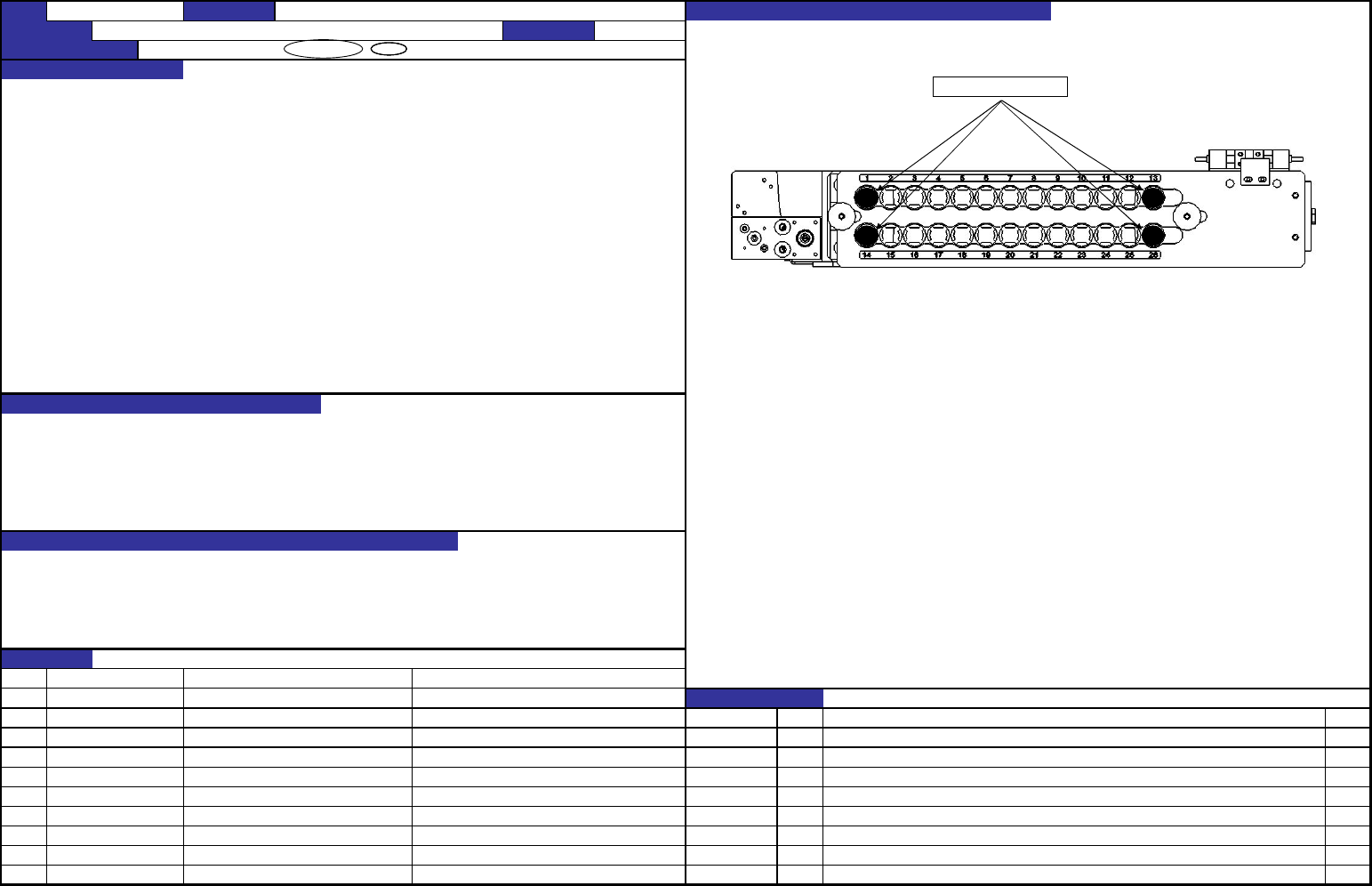

QA表 ＮＯ． 3 (1/2) ＮＯ． 3 (2/2)
机种
把ATC高度偏差器安装到ATC配件左图所示的测定位置，测定4处的高度。
此时的4处偏差高度应载0.2mm以内。
防止吸嘴的倾斜
防止吸嘴更换高度的不一致
･吸嘴更换不良
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【９】－３
内容
'08.07.28 出图
40016862 吸嘴更换高度夹具套件
日期
40077378 ATC配件
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 ATC底板上面明面度 编制日期
JX-300LED 装置名称 ATC 确认方法及调整方法（故障处理方法）
测定位置(1,13,14,26)
