QA表 ＮＯ． 4 (1/2) ＮＯ． 4 (2/2) 机种 · 取得MS参数时，确认同列的孔位置（1 ～13及14～26 ）处于0.1mm 的范围内。 · ATC 本体与X轴的平行···± 0.05mm · 校准板与X 轴的平行···± 0.1mm 为了不使校准块的第1标记与第2标记的位置关系大幅度偏离。 对第2标记进行识别时标记走不到中心。 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 【９】－４ 内容 '…
QA表 ＮＯ． 3 (1/2) ＮＯ． 3 (2/2)
机种
把ATC高度偏差器安装到ATC配件左图所示的测定位置，测定4处的高度。
此时的4处偏差高度应载0.2mm以内。
防止吸嘴的倾斜
防止吸嘴更换高度的不一致
･吸嘴更换不良
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【９】－３
内容
'08.07.28 出图
40016862 吸嘴更换高度夹具套件
日期
40077378 ATC配件
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 ATC底板上面明面度 编制日期
JX-300LED 装置名称 ATC 确认方法及调整方法（故障处理方法）

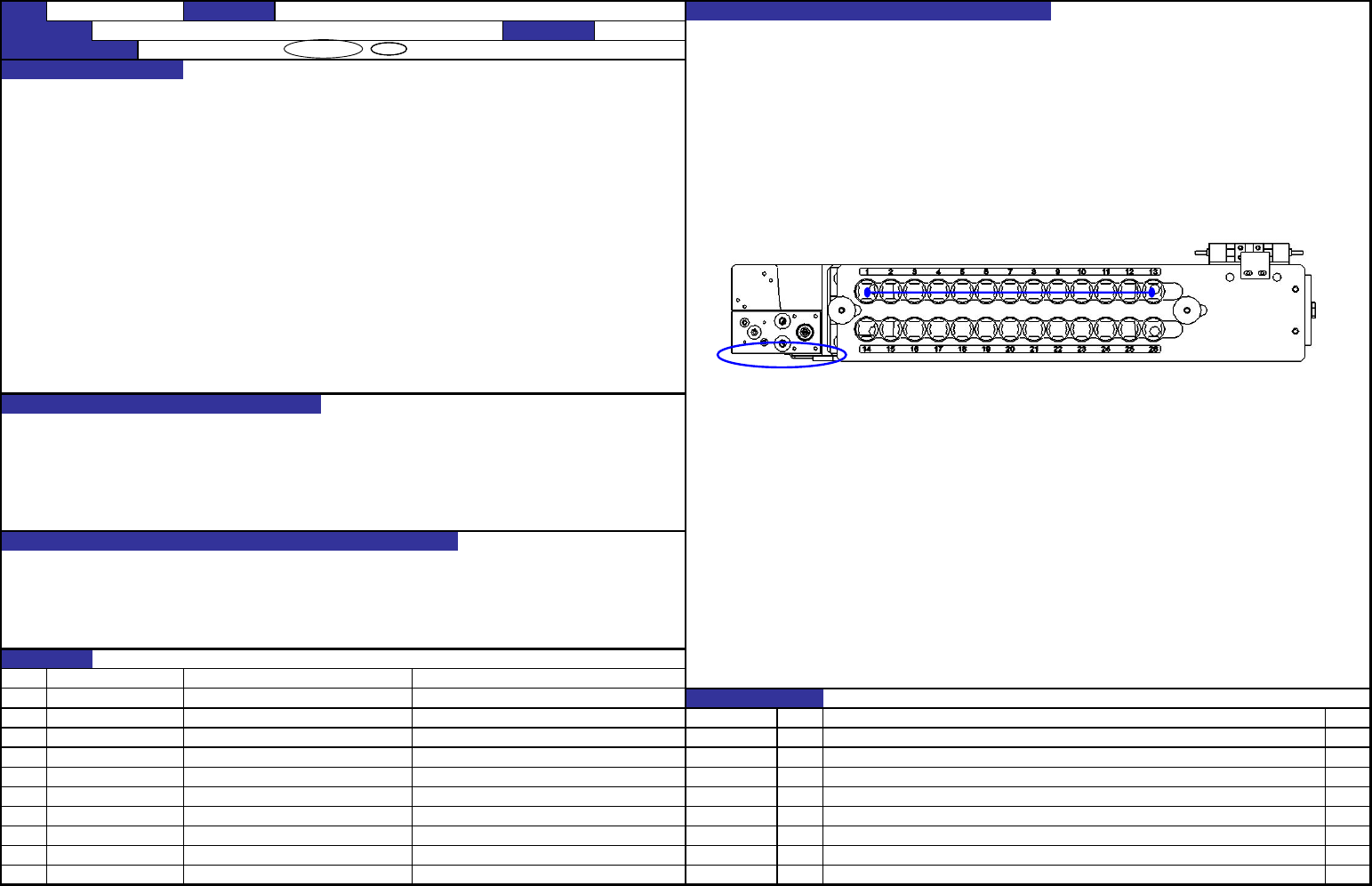

测定位置(1,13,14,26)
QA表 ＮＯ． 4 (1/2) ＮＯ． 4 (2/2)
机种
· 取得MS参数时，确认同列的孔位置（1～13及14～26）处于0.1mm的范围内。
· ATC本体与X轴的平行···±0.05mm
· 校准板与X轴的平行···±0.1mm
为了不使校准块的第1标记与第2标记的位置关系大幅度偏离。
对第2标记进行识别时标记走不到中心。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【９】－４
内容
'08.07.28 出图
日期
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
· 接着，将校准板的端面（下图）固定在贴装头上，用杠杆式千分表触碰，将校准板调整到其平行度
为±0.1mm，再用M5×14埋头螺钉固定。
功能作用（规格调整值的意义）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
· 首先，为了调整ATC本体的平行，将偏置销壳插入1号13号，用固定在贴装头上的杠杆式千分表触碰销壳圆筒
面，调整到平行度为±0.05mm，再把ATC底座固定在底座桥上。
质量特性(规格调整值）
功能名称 ATC、校准板的位置调整 编制日期
JX-300LED 装置名称 ATC 确认方法及调整方法（故障处理方法）
QA表 ＮＯ． 1 (1/2) ＮＯ． 1 (2/2)
机种
40045958 DIGITAL PRESSURE SW
① 如果调整值高，很快测出气压降低，机器停止。
② 如果调整值低，测不出气压降低。发生元件吸取故障、气动部件动作故障。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【１０】－１
内容
JX-300LED 装置名称 空气关系 确认方法及调整方法（故障处理方法）
功能名称 压力检测传感器 编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40045958 DIGITAL PRESSURE SW
变更履历
货号 品名 有关质量特性
日期
压力检测传感器调整值： 0.4ＭＰａ
检测空气压力降低
调整方法要参照电力QA表 11-12.数字压力开关的设定
