QA表 ＮＯ． 2 (1/2) ＮＯ． 2 (2/2) 机种 ① 如果调整值高，导致各气动部件损坏、寿命降低。 ② 如果调整值低，发生元件吸取故障、气动部件动作故障。 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 【１０】－２ JX-300LED 装置名称 空气关系 确认方法及调整方法（故障处理方法） 功能名称 压力调整 编制日期 质量保证类别 功能 ・ 安全性 / 可靠性 / 安全性 / 商品特点 质量特性(规格调整值…
QA表 ＮＯ． 1 (1/2) ＮＯ． 1 (2/2)
机种
40045958 DIGITAL PRESSURE SW
① 如果调整值高，很快测出气压降低，机器停止。
② 如果调整值低，测不出气压降低。发生元件吸取故障、气动部件动作故障。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【１０】－１
内容
JX-300LED 装置名称 空气关系 确认方法及调整方法（故障处理方法）
功能名称 压力检测传感器 编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40045958 DIGITAL PRESSURE SW
变更履历
货号 品名 有关质量特性
日期
压力检测传感器调整值： 0.4ＭＰａ
检测空气压力降低

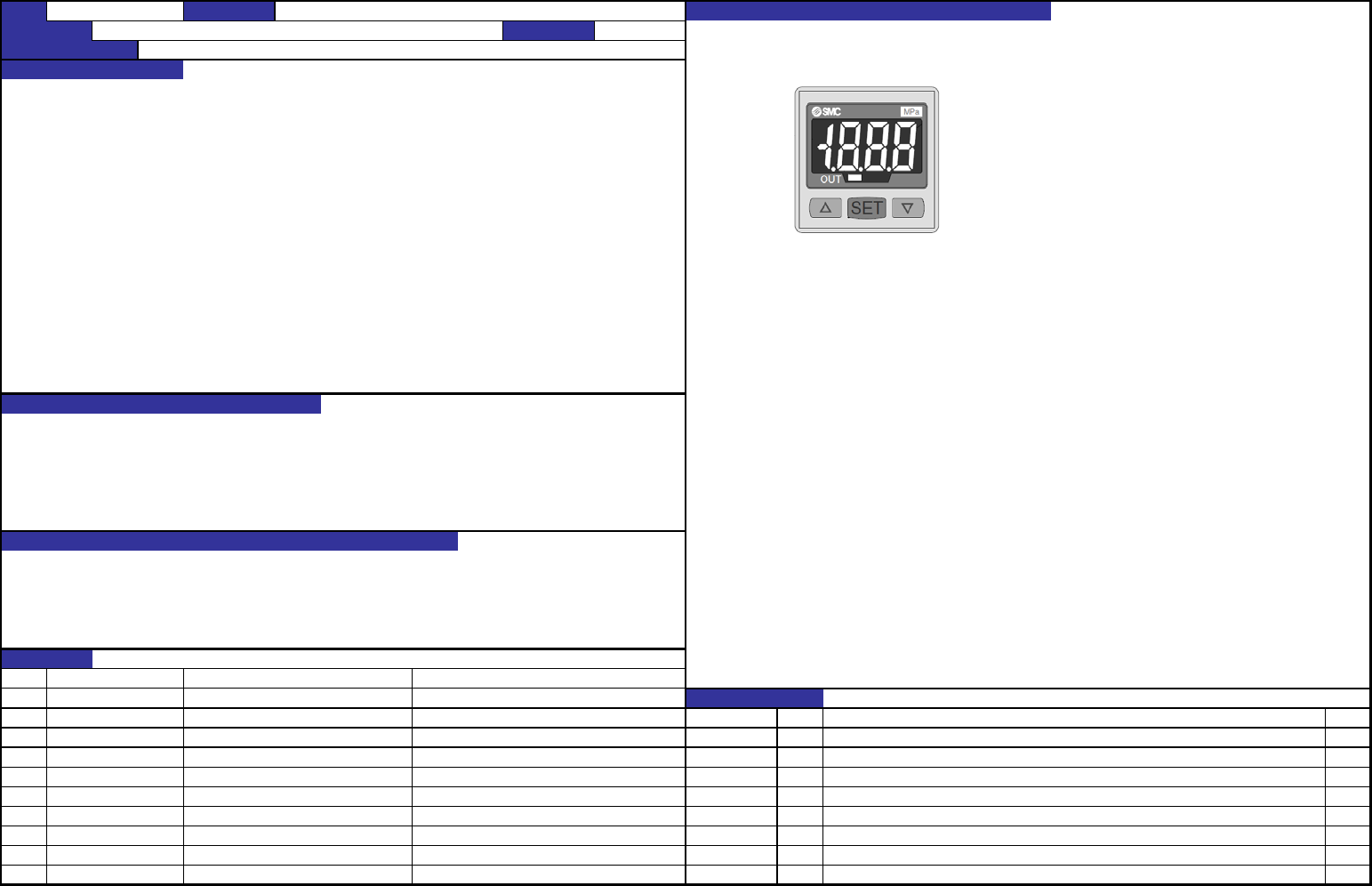

调整方法要参照电力QA表 11-12.数字压力开关的设定
QA表 ＮＯ． 2 (1/2) ＮＯ． 2 (2/2)
机种
① 如果调整值高，导致各气动部件损坏、寿命降低。
② 如果调整值低，发生元件吸取故障、气动部件动作故障。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【１０】－２
JX-300LED 装置名称 空气关系 确认方法及调整方法（故障处理方法）
功能名称 压力调整 编制日期
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
PF0552150A0 空气配合
变更履历
货号 品名 有关质量特性
内容日期
空气压力调整值 ： 0.5±0.05ＭＰａ
为了保持空气关系的功能。

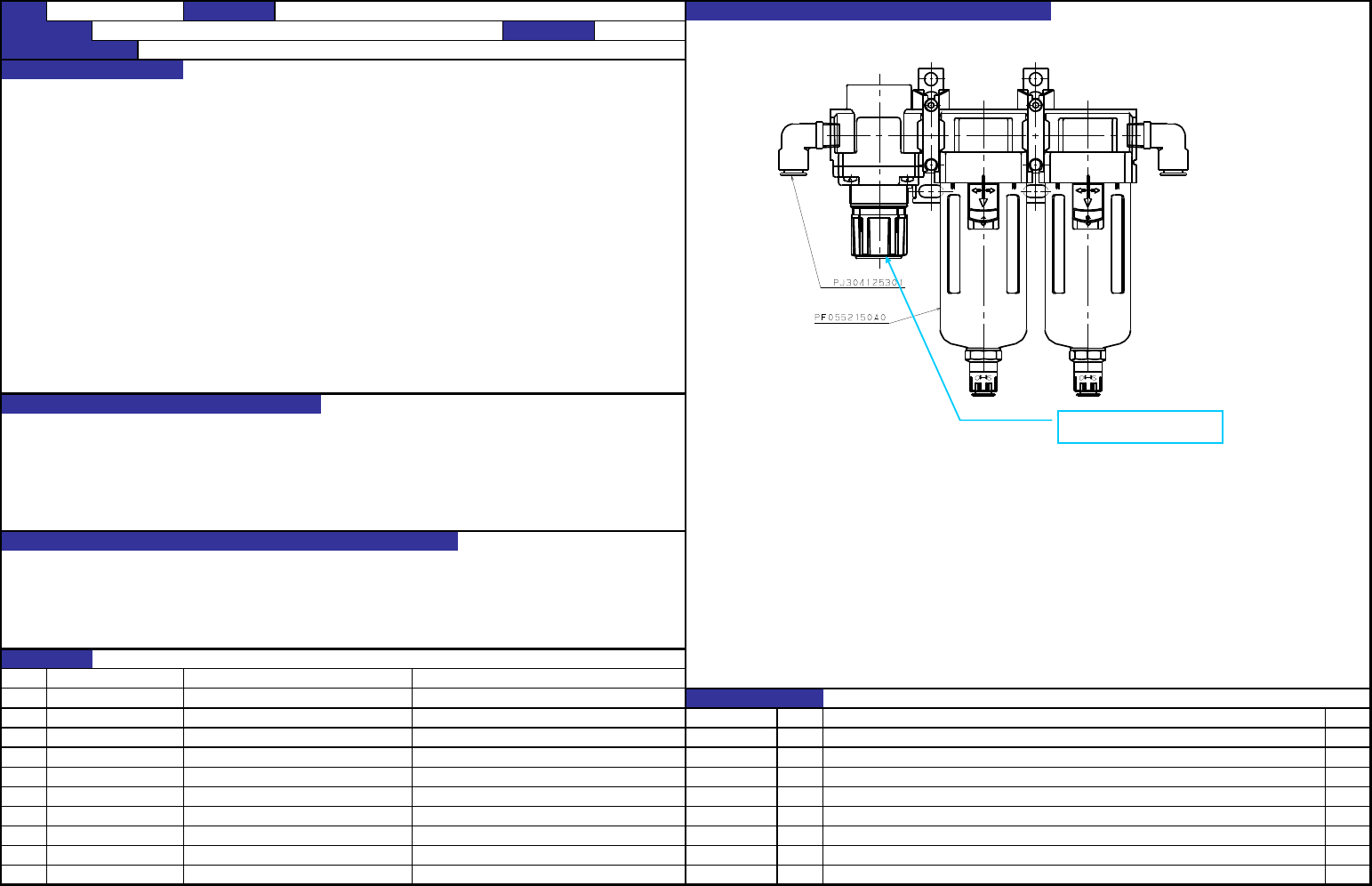

转动减压阀调整
空气调节器
弯头2个
QA表 ＮＯ． 3 (1/2) ＮＯ． 3 (2/2)
机种
取得真空校准。
※妙德、CKD产品之真空校准的规格调整值是相同的。
用于Vac、Blow等空气机器的故障分析。
・真空发生器故障
・过滤器堵塞
・空气泄漏
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【１０】－３
装置名称 空气关系 确认方法及调整方法（故障处理方法）JX-300LED
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能名称 VAC-CAL（真空发生器） 编制日期
功能作用（规格调整值的意义）
20～40 ms
真空开始时间 5～14 ms 7～16 ms
自然破坏状况
自然破坏开始 6～13 ms 7～20 ms
自然破坏时间
预想故障（应规格调整值不良而发生的故障）
对象元件
变更履历
货号 品名 有关质量特性
内容日期
Head V.CAL
到达真空状况
到达真空压 -81.313～-93.33 kPa -79.98～-93.33 kPa
到达真空时间 15～28 ms
10～19 ms 15～30 ms
加压破坏状况
正压突进时间 6～13 ms
