QA表 ＮＯ． 5 (1/2) ＮＯ． 5 (2/2) 机种 １．旋转开关的设定 旋转开关如下表设定。 駆動電流：１．４Ａ±0．００２Ａ／相 停止時電流：０．７Ａ±０．００２Ａ／相 旋转部的箭头 为设定值那样转动 ２．设定开关 设定开关如下表设定。 No. １ ２ ３ 直接关系自动宽度调整用步进马达的转矩。 ４ １．自动宽度调整用的电动机失步导致发生超时错误 ２．步进马达温度上升 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨…
QA表 ＮＯ． 4 (1/2) ＮＯ． 4 (2/2)
机种

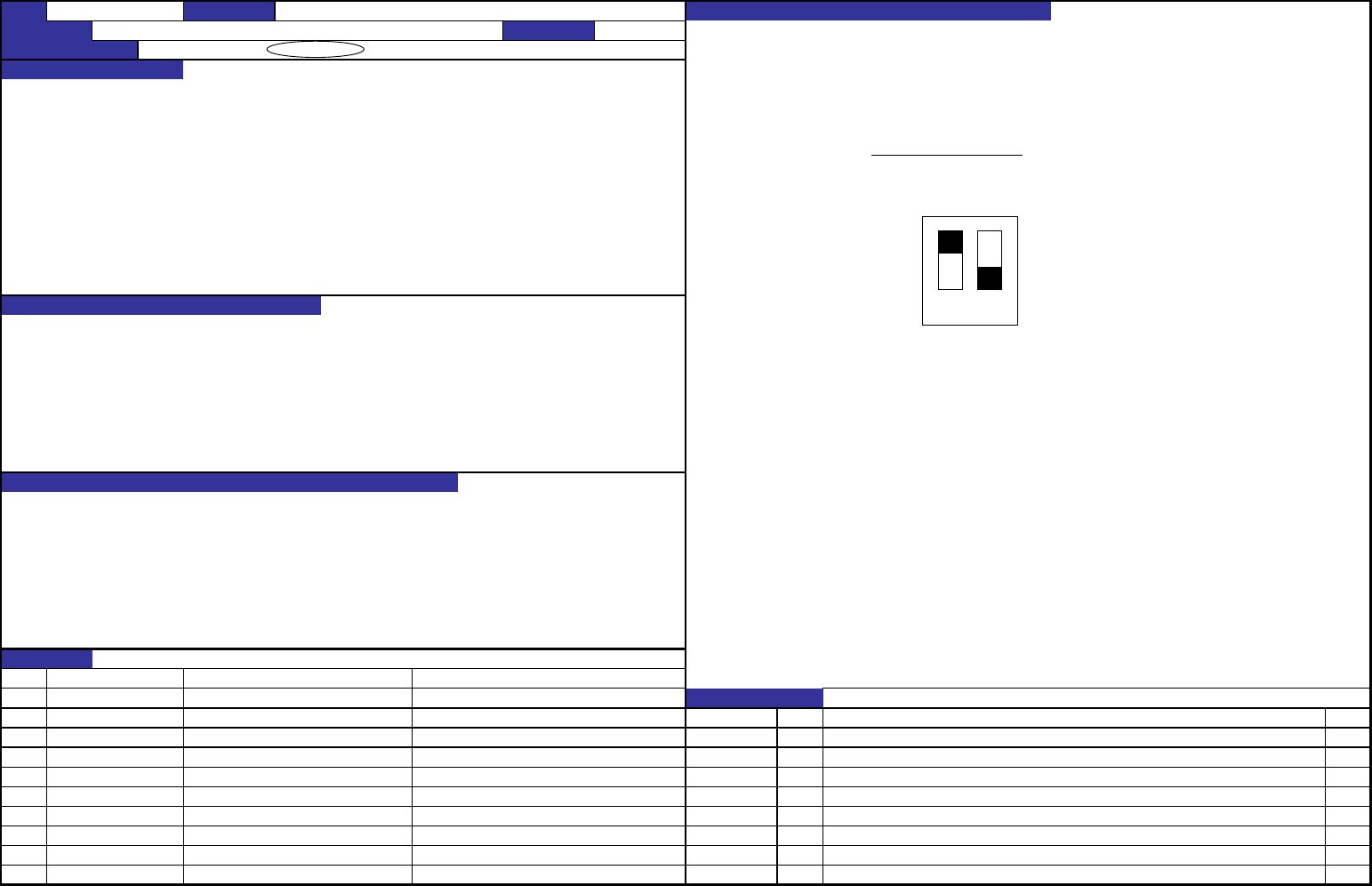

１．调整前请确认『ＤＣ电源输出电压的调整』。
２．转动传送步进马达，把５相步进驱动器上的『ＣＰ１』，『ＣＰ２』端子间
接到数字万用表进行测定。
传送L/传送中心/传送R 数字万用表的连接是『ＣＰ１』接”＋”，『ＣＰ２』接”－”。
驱动电流：１．４Ａ±０．００５Ａ／相 ３．『ＣＰ１』～『ＣＰ２』间的电压为
２．８Ｖ±０．０１Ｖ
慢慢转动『ＲＵＮ』。
４．步进驱动器上的设定开关如下图所示。
１：ＯＮ
２：ＯＦＦ
直接关系传送步进马达的转矩。（传送L/传送中心/传送R）
5. 上述第2.～4.项要对传送L/传送中心/传送R的步进驱动器分别进行。
１．后备马达异常造成后备异常
２．步进马达温度上升
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【１１】－４
内容
'12.12.27
日期
货号 品名 有关质量特性
ＨＭ００１３２００００
5相步进驱动器 ＤＣ电源输出电压的调整
变更履历
对象元件
预想故障（应规格调整值不良而发生的故障）
质量特性(规格调整值）
功能作用（规格调整值的意义）
确认方法及调整方法（故障处理方法）
2012/12/27
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
功能名称
传送步进马达驱动电流 作成日
JX-300LED 装置名称
电气
新設
ON
1 2
QA表 ＮＯ． 5 (1/2) ＮＯ． 5 (2/2)
机种

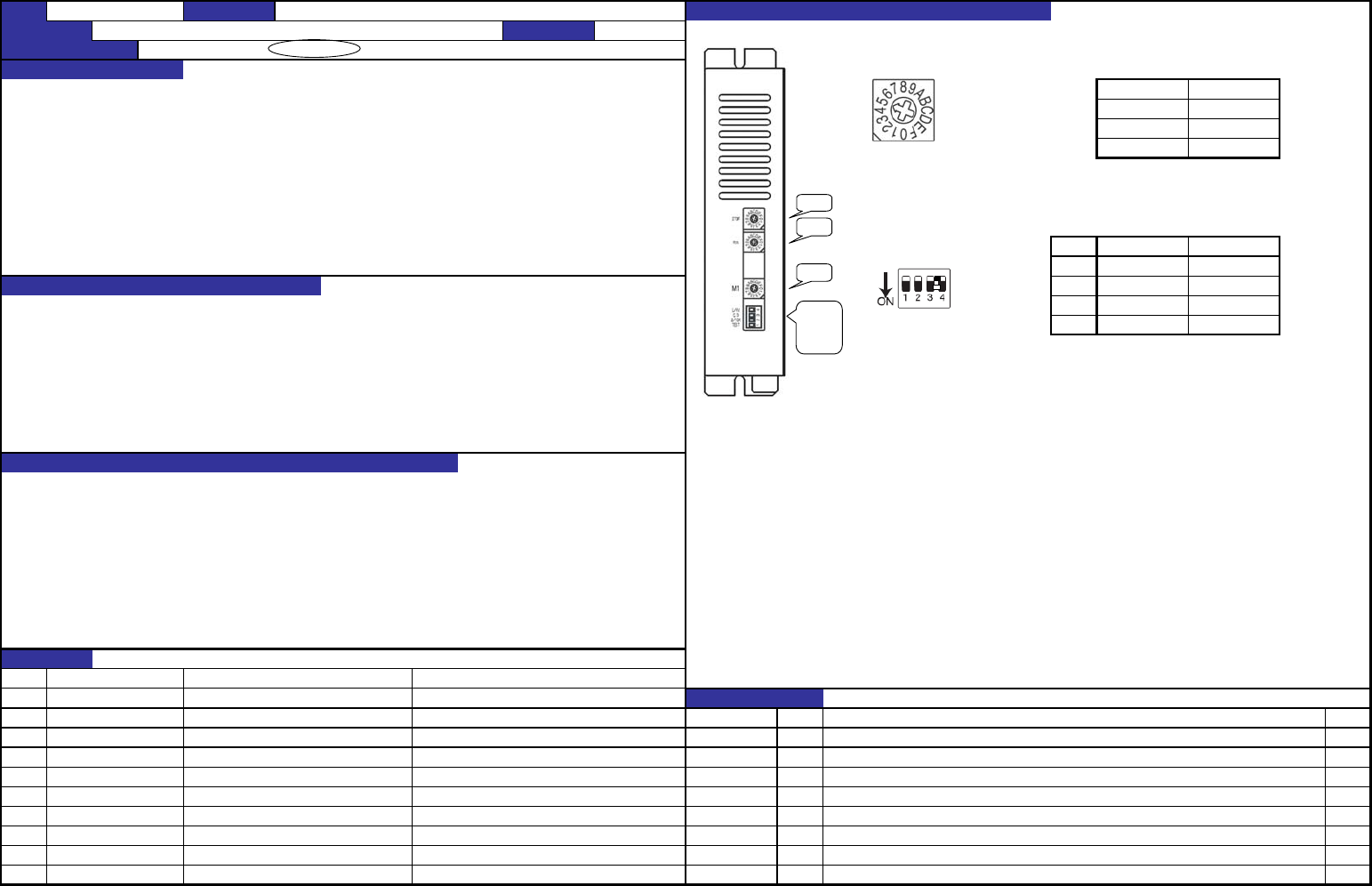

１．旋转开关的设定
旋转开关如下表设定。
駆動電流：１．４Ａ±0．００２Ａ／相
停止時電流：０．７Ａ±０．００２Ａ／相
旋转部的箭头
为设定值那样转动
２．设定开关
设定开关如下表设定。
No.
１
２
３
直接关系自动宽度调整用步进马达的转矩。 ４
１．自动宽度调整用的电动机失步导致发生超时错误
２．步进马达温度上升
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【１１】－５
内容
'12.12.27
日期
ＨＸ００４２０００００
5相步进驱动器
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
Ｃ．Ｄ ＯＦＦ
Ｌ／ＨＶ ＯＮ
ＴＥＳＴ ＯＦＦ
功能作用（规格调整值的意义）
２／１ＣＫ ＯＦＦ
Ｍ１ 0
ＳＷ名称 设定值
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
ＳＷ名称
功能名称
自动宽度调整用步进马达驱动电流 作成日 2012/12/27
JX-300LED 装置名称
电气
确认方法及调整方法（故障处理方法）
开关杆位置
下是ON，上是OFF
设定值
ＳＴＯＰ 5
ＲＵＮ Ｃ
新設
STOP
RUN
M1
L/HV
C.D
2/1CK
TEST
QA表 ＮＯ． 6 (1/2) ＮＯ． 6 (2/2)
机种

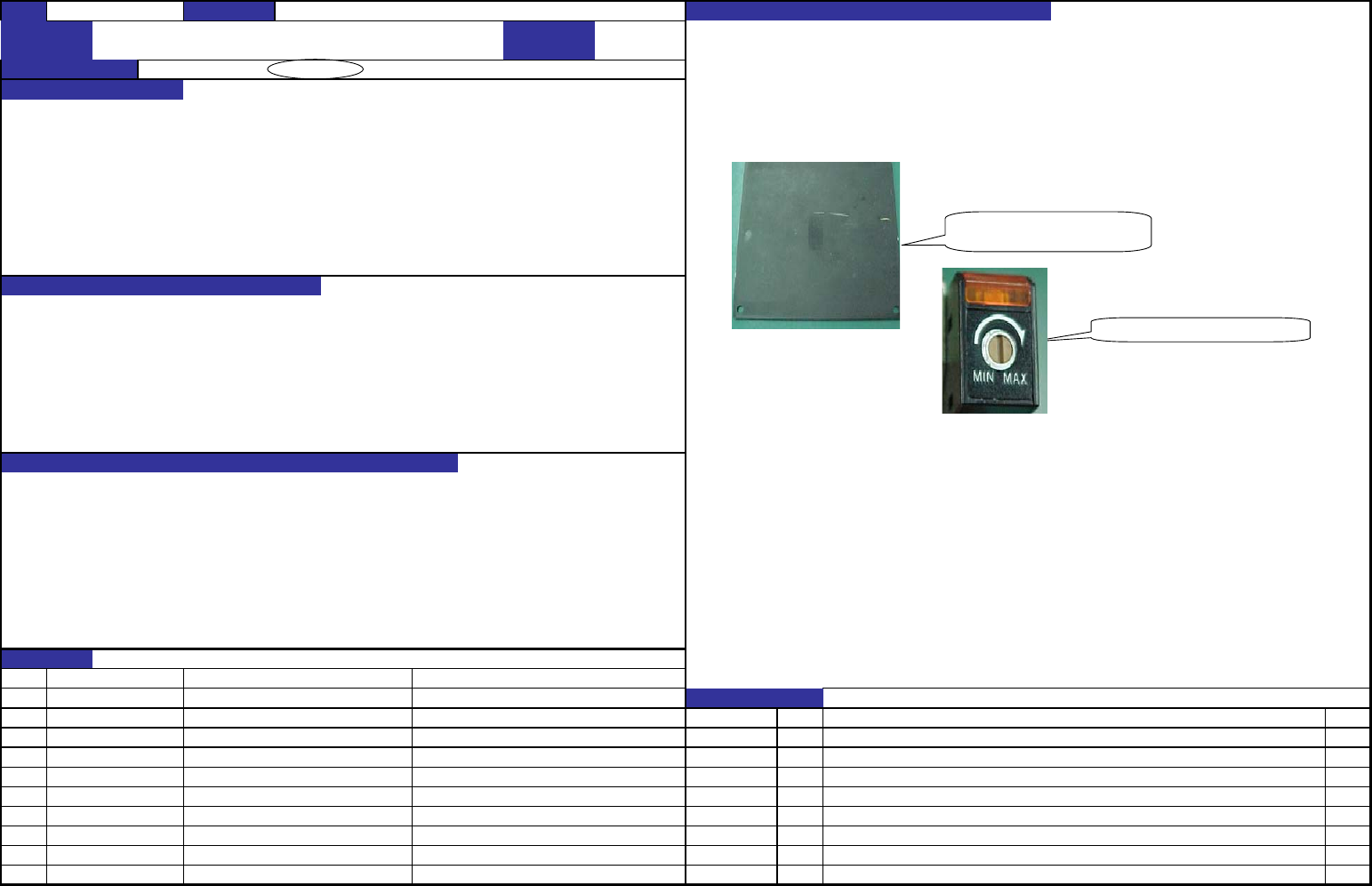

１．把传感器灵敏度旋钮对准 『ＭＩＮ』 的位置。
２．把黑色消光(无光泽)轧花基板装到传感器的传送轨道。
３．将传感器敏感玻璃环氧树脂基础度的旋钮慢慢地从『MIN』向右旋转，指示灯亮为止停住，
然后在此位置将调整槽的槽宽度一部分旋转到MAX侧。
可以检测黑色消光（无保护层）蚀刻基板和
Ｆ面绿保护层Ｒ面，无保护层的蚀刻基板。
可以检测各种各样的基板，为了不检测安全护罩等基板以外的东西而调整。
１．基板传送蚀发生基板检测异常
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【１１】－６
内容
40136106 ＳＴＯＰ传感器组件（１５００）
40002235 Ｃ．ＯＵＴ传感器组件
40136104 ＳＴＯＰ传感器组件（１２００）
40002214 ＳＴＯＰ传感器组件
'12.12.27
40002210 ＯＵＴ传感器组件
日期
货号 品名 有关质量特性
40002208 ＩＮ传感器组件
变更履历
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
JX-300LED 装置名称
电气
确认方法及调整方法（故障处理方法）
功能名称
作成日 2012/12/27
基板检测传感器灵敏度
(IN/OUT/STOP/C.OUT/STOP(1200)/STOP(1500))
新設
黑色消光（无阻力）环氧玻璃钢板
这个面朝向传感器调整旋钮
把旋钮槽宽度的一部分旋转到最大侧
