维修调整要领书
21-3

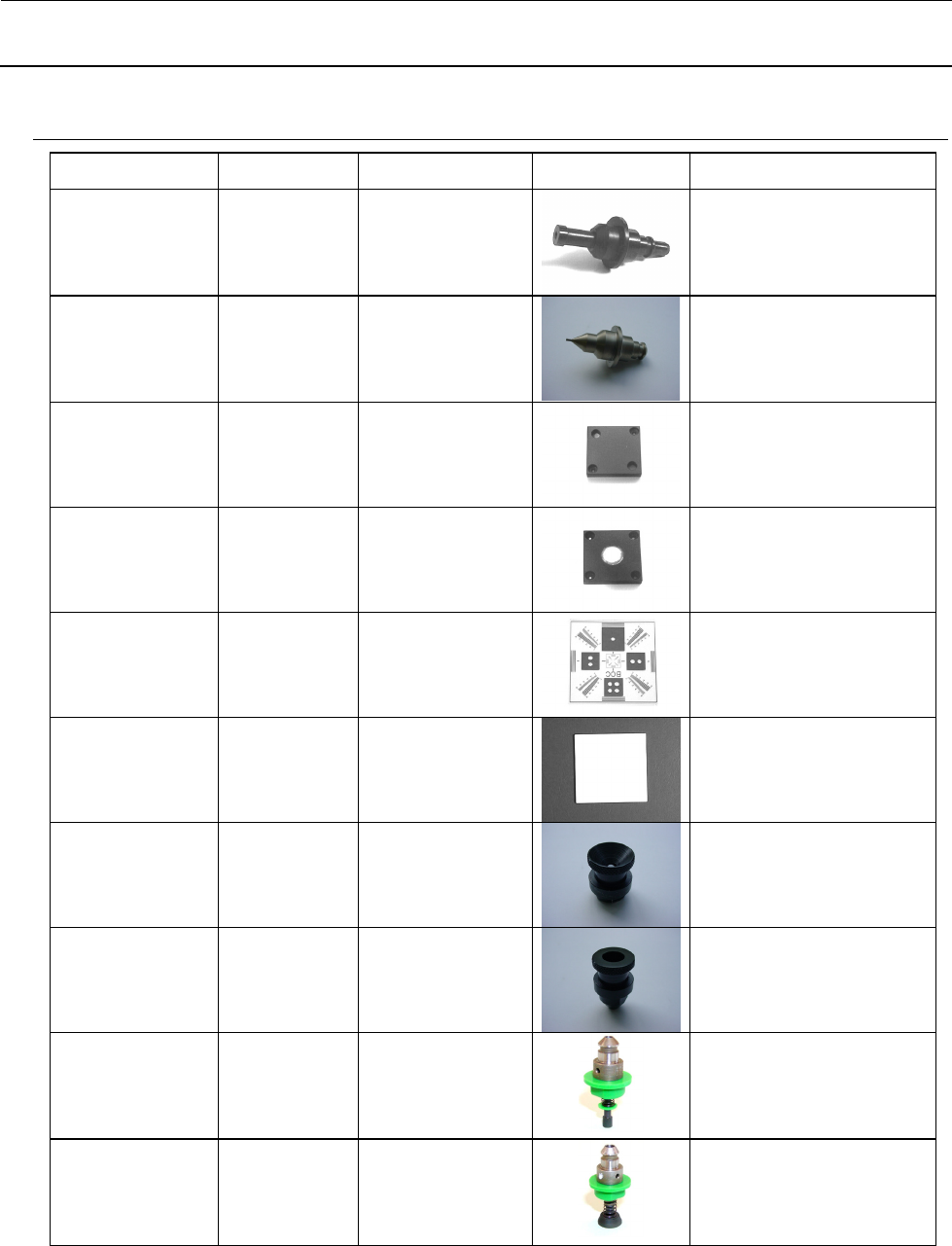

21-2．KE-1080/2070/2080/2080R 夹具表
货号
品名
用途
图
备考
E2101998000
夹具吸嘴 A 激光偏差
KE-2000 系列共用
IC 贴装头用
40046647 JIG
NOZZLE
LNC
激光偏差
LNC60 用
E3622721000
CAL 部件 A 贴装投偏差
KE-2000 系列
KE-700 系列共用
E51907290A0
CAL 部 V 组 VCS 摄像机偏差
KE-2000 系列共用
E2106998000
摄像机调整
夹具
OCC 摄像机偏差
KE-2000 系列
KE-700 系列共用
E2107998000
陶瓷基板
（2 英寸）
OCC 摄像机照明
调整
KE-2000 系列共用
40053310 ATC
偏差部 70
ATC 偏差
（组装位置）
KE-2070 用
40053311 ATC
偏差部 80
ATC 偏差
（组装位置）
KE-2080/2080R 用
40001343
吸嘴装配
５０５
CVS 高度偏差
KE-2000 系列共用
40001346
吸嘴装配
５０８
激光偏差
贴装头偏差
ATC
偏差等
KE-2000 系列共用

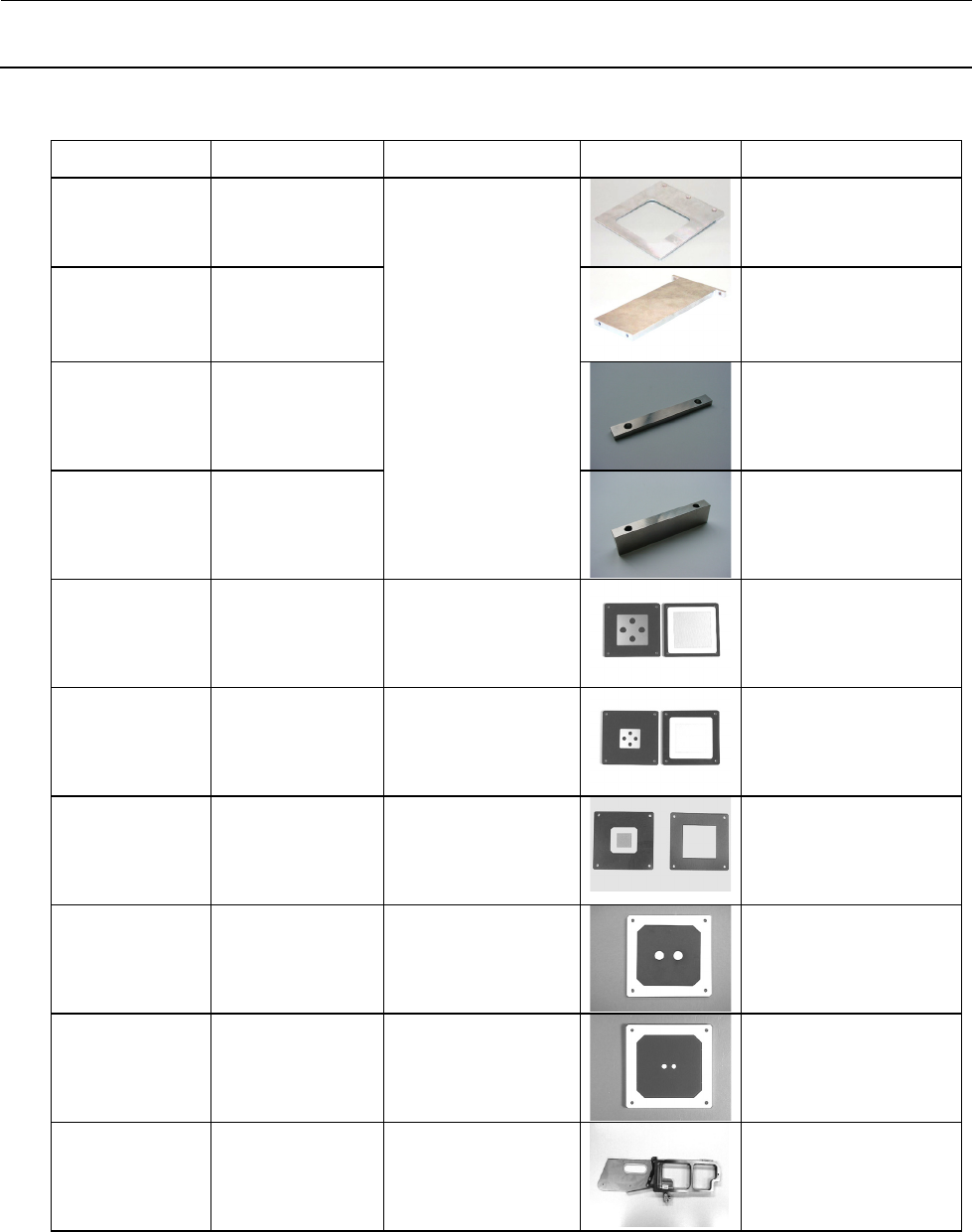

维修调整要领书
21-4
货号
品名
用途
图
备考
40008101
VCS HT 夹具 1 VCS 摄像机缩放
VCS 摄像机焦点
偏差
KE-2050/60 共用
40008102
VCS HT 夹具 2
KE-2050/60 共用
40046650 t3.5
JIG SPACER
KE-2070 用
与 VCS HT 夹具 1，2
组合使用
40046651 t16.5
JIG SPACER
KE-2080/2080R 用
与 VCS HT 夹具 1，2
组合使用
E21329980A0 VCS
夹具板
A
组
VCS 焦点调整
标准ＶＣＳ用
KE-2000 系列
KE720/40/60
共用
E21369980A0 VCS
夹具板
C
组
VCS 焦点调整
选购品 VCS 用
KE-2000 系列
KE-740/760
共用
E21399980A0 VCS
夹具板
D
组
・反射、ＢＧＡ
光量粗调整
E21419980A0 VCS
夹具板
B
组
VCS
摄像机缩放
标准 VCS 用
KE-2000 系列
KE-740/760
共用
E21449980A0 CSP
夹具板
B
组
VCS
摄像机缩放
选购品 VCS 用
KE-2000 系列
KE-740/760
共用
E6260705JA0
主供料器组
吸附基准位置
偏差
ＴＦ间隔位置调整用
相同
维修调整要领书
21-5
货号
品名
用途
图
备考

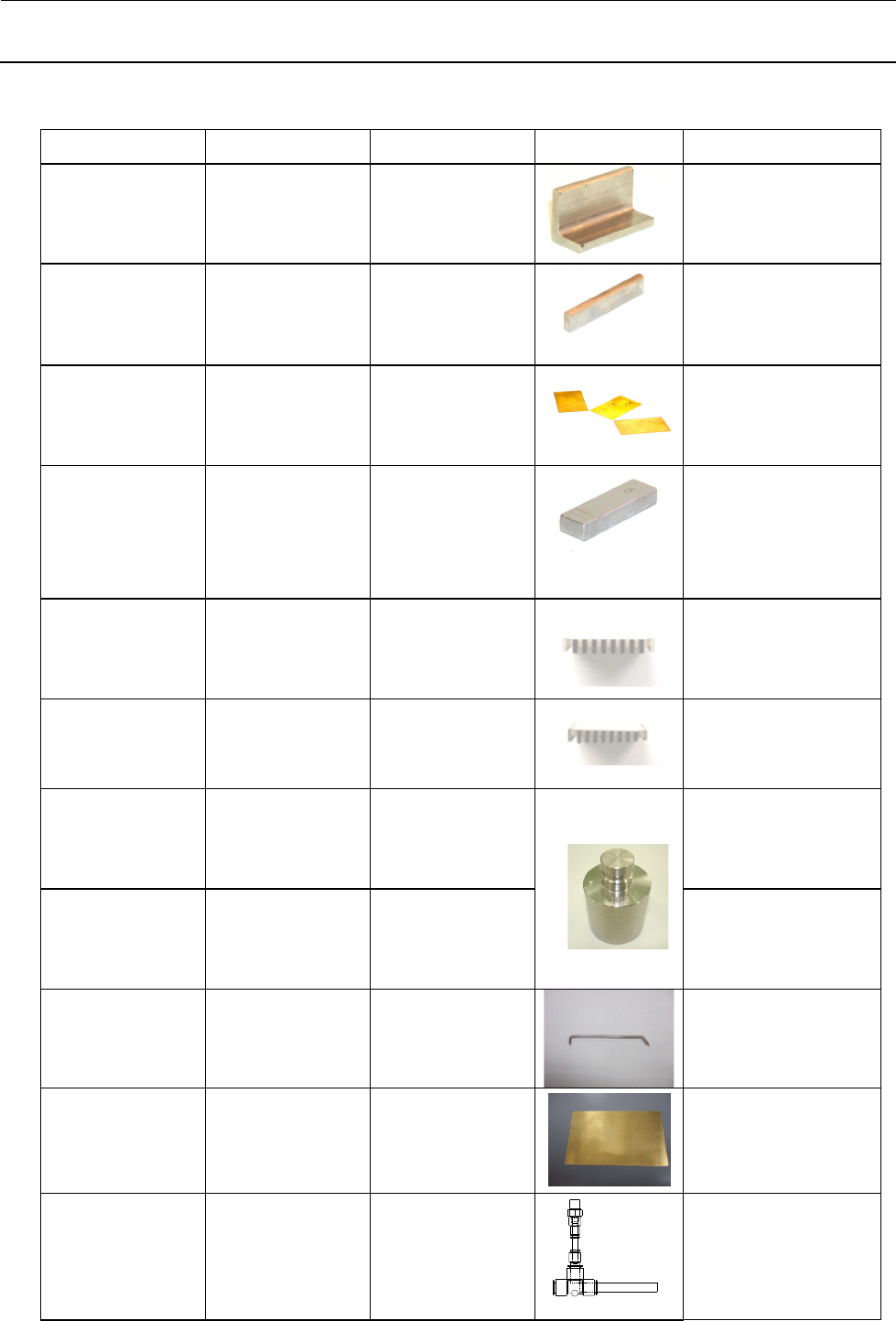

40046036
Ｘ ＭＳＣ
安装夹具
Ｘ 磁标尺
粘贴夹具
KE-2070/80 专用
40008105
Y ＭＳＣ
安装夹具
Ｙ 磁标尺
粘贴夹具
KE-2050/60 专用
KE-2070/80 专用
40008106
MSC 清除
夹具
磁标尺探测器
贴装头调整用
T 0.25mm
T 0.35mm
T 0.45mm
E2156998000
共面水平定位
夹具
共面性
偏差
货号：E21569980A0
品名：共面性
夹具组件
E2155998000
QFP 夹具 20
（无高低差）
共面性动作确认用
E2157998000
QFP 夹具 VG
（有高低差）
共面性动作确认用
40035041 WEIGHT 100G
控制载荷用
载荷控制确认用
40035042 WEIGHT 200G
控制载荷用
载荷控制确认用
40069372 JUMPER JIG
AC 伺服放大器的
旋转开关调整用
40073350
MSC 清除
夹具 0.15
磁标尺探测器
贴装头调整用
t0.15
40075695
露点检查组 主管线过滤器的
安装
