维修调整要领书
4-8
4-7-2．识别镀锡印刷补偿贴片位置照明的光量调整
＜顺序＞
1） 请利用手动控制确认识别镀锡印刷补偿贴片位置照明和 OCC 的照明已点亮。
2） 请进行 MS 参数中的“OCC 光量调整”。

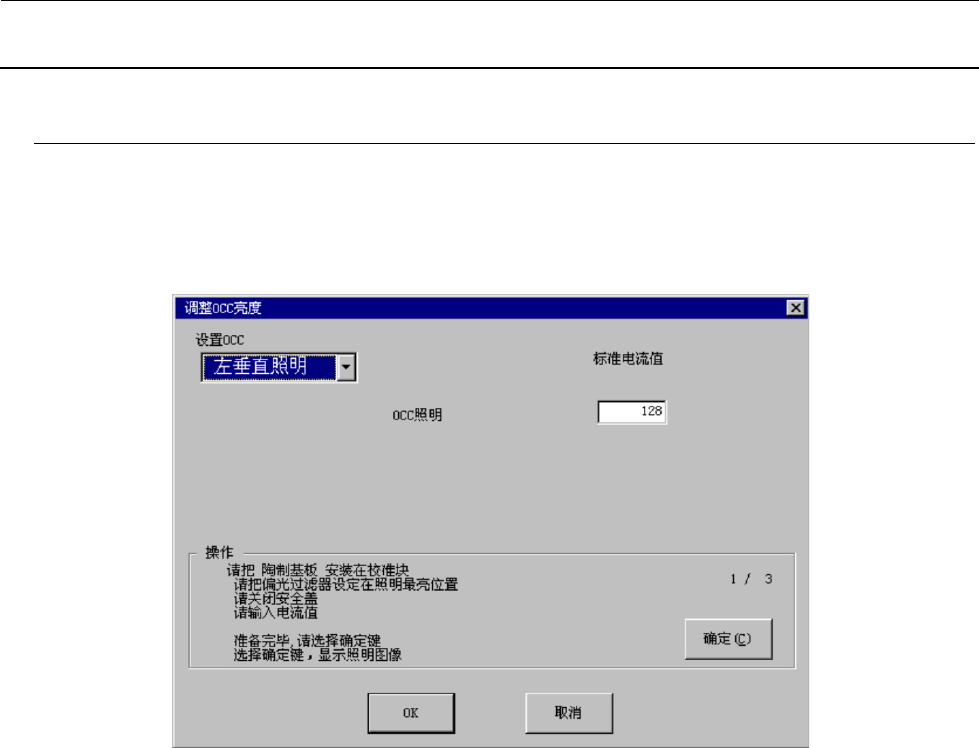

图 4-7-2 MS 参数
① 焊锡照明选项时，请调整标准电流值，使（焊锡照明）的 LGET 的输出结果
ＡＶＥ＿ＬＶＬ＝210±2。
② 请将求得的标准电流值代入下式，再将算出的值储存到标准电流值。
计算式：（（标准电流值×3＋偏差电流值）×2－128）÷3＝储存值
（注）偏差电流值应为 128。
※ 调整焊锡照明时所使用的治具，与标准的角度照明、垂直照明时使用的治具相同。
维修调整要领书
4-9
4-8．更换后的重新调整一览
表 4-8-1 更换后的重新调整一览
摄像机
配件 L
摄像机
配件 R
(注 2)
照明配件
CCD 摄像机
镜头 L
CCD 摄像机
镜头 R
(注 2)
照明
基板组件
镜头滤
光片
焦点调整
○ ○ － ○ ○ － －
滤光镜调整
△ △ ○ △ △ － ○
OCC 光量调整 (注 1）
△ △ ○ △ △ ○ ○
OCC 偏差 (注 1）
○ ○ － ○ ○ － －
辅助 OCC 偏差
(注 1､注 2)
○ ○ － ○ ○ － －
原点粗调 (注 1）
○ － － ○ － － －
头部偏差（注 1）
○ － － ○ － － －
BMR 偏差（注 1）
○ － － ○ － － －
HMS 偏差（注 1）
○ － － ○ － － －
贴片综合偏差（注 1）
○ － － ○ － － －
VCS 摄像机偏差
(注 1､注 2)
○ － － △ － － －
VCS 综合偏差
(注 1､注 2)
△ － － △ － － －
○：必须
△：确认
－：不需要
（注 1）参考ＭＳ参数
（注 2）仅 KE-2080/KE-2080R/KE-1080 实施此操作
为了防止人体受到伤害，ＨＯＤ操作时请不要把手放到装置内部，也
不要把脸货头靠近装置。
注意
维修调整要领书
5-1
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
5
基板传送装置
5-1．传送皮带的更换
１）请松开传送皮带用张力挑帐皮带轮。
图５－１－１
２）更换成表５－１－１货号的皮带。
３）调整传送皮带的张力时，先测定没有施加张力的皮带长度，移动长孔部的传送皮带轮的位置，让
长度增加 0.5％。
调整方法是，在传送轨道上用铅笔等以 200mm 的距离标上二个记号。
移动传送皮带轮，施加张力，让 2 个标记的距离变成 201mm。
此时，ＣＥＮＴＥＲ缓冲，请注意传送轨带ＦＣ、ＲＣ施加皮带张力时，不要抬起来。
表５－１－１
基板尺寸 CENTER
IN･OUT
标准
选购品
传送延长 150 传送延长 250
L-wide
(KE2080R)
M 40000864
40000863
40011058 ４００１１０６５
L 40001070
40000790
E 40001070 40001860
危险
