维修调整要领书
5-4
5-4．CENT 马达的更换
１）请卸下马达连接电缆的插头。
２）拧松马达支架②的固定螺丝①，从马达皮带轮③卸下驱
动皮带 C。
３）拧松马达固定螺丝⑤，卸下马达④。
４）马达轴和马达皮带轮③的安装位置是让皮带轮端面Ａ
和马达轴端面Ｂ为同一面的位置。
（参照图５－４－１）
５）请按照（３）～（１）的相反的顺序进行安装。
６）驱动皮带Ｃ的张力，请按照以下程序进行调整。
＜程序＞
① 拧松马达支架Ｃ固定螺丝①，左右移动马达支架Ｃ②。
② 拧松马达固定螺丝⑥，上下移动ＣＥＮＴＥＲ马达④。
③ 请注意不要与其它零件相碰，用上述 2 种方法调整皮带张力。
④ 用由尼塔公司生产的音波式皮带张力计测定张力，请把张力调整到１７．６～２１．６Ｎ。
（Weight=２．５、Width=６．０、Span=７５） ※Ｌ尺寸为、E 尺寸为 Span=９３
⑤ 调整后，拧紧马达支架Ｃ固定螺丝①和马达固定螺丝⑤。
注）张力过强→驱动轴的转矩增大
注）张力过松→同步皮带轮跳齿（发生异常声音）
图５－４－２
図
①
②
③
④
⑤
图５－４－１
维修调整要领书
5-5
5-5．IN/OUT 传感器的更换
Ａ部、Ｂ部的电缆线，在调整完传感器位置之后，请用扎线带固定好，不让张力过强或过松。
② 40002208 IN_SENS_ASM
③ 40002210 OUT_SENS_ASM
④ SL4031291SC SCREW
⑤ EA9500B0000 CABLE_BAND
＜灵敏度调整＞
此调整是为了可以检测放在传送路传感器上的黑色轧花基板(无光泽)。
把黑色轧花基板(无光泽)放到传感器下，先把传感器的灵敏度调整旋钮向逆时针方向旋转，然后再慢慢
地向顺时针方向转动到调整到可以检测到指定基板的位置。
※ 如果没有黑色的玻纤环氧树脂基板，请使用现有基板中颜色最深的基板。
②
③
①
⑤
④
Ｂ
Ａ
右侧传感器
②
①
④
⑤
③
Ａ
Ｂ
左侧传感器
图５－５－１
维修调整要领书
5-6

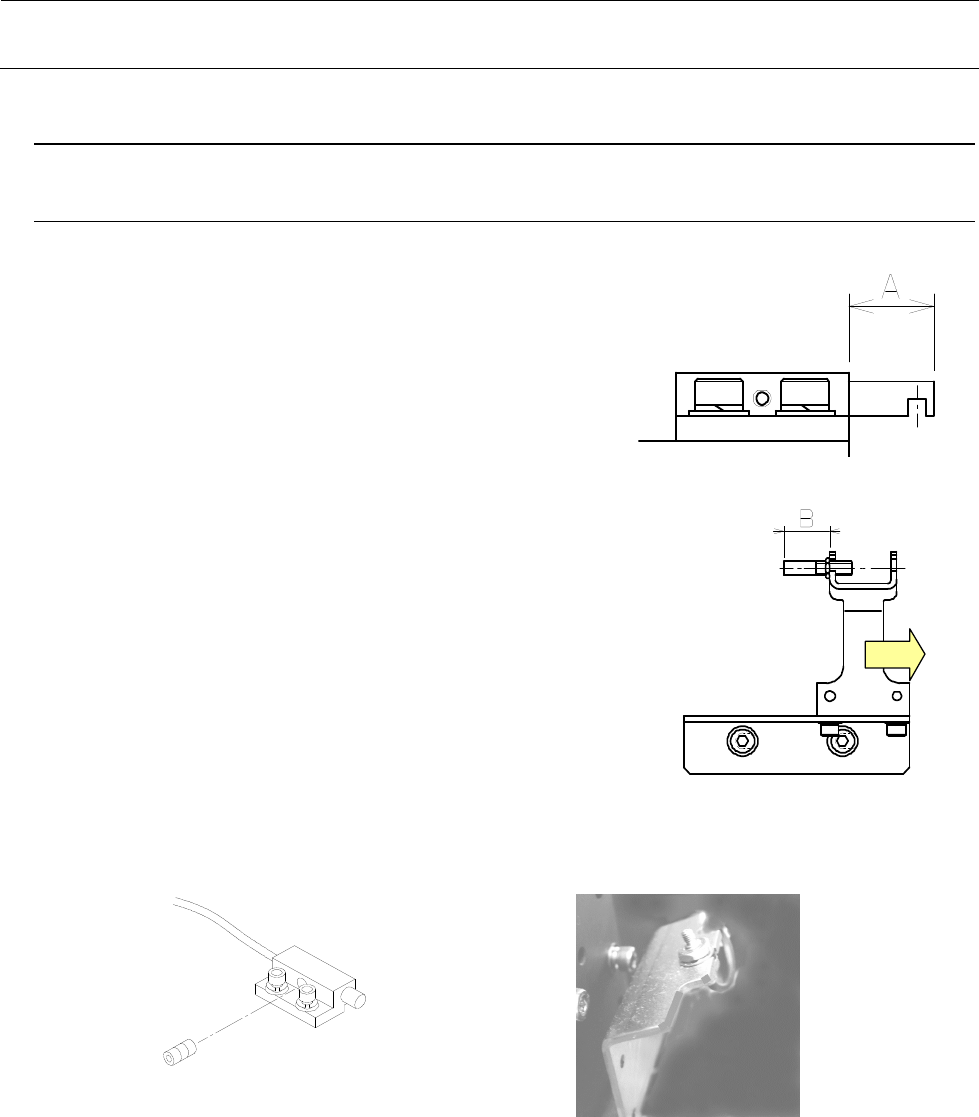

5-6．WAIT 传感器的更换
5-6-1．光纤部的更换
１）请从ＷＡＩＴ传感器放大器拔下光纤。拧松固定螺丝，拔
掉受光侧光纤。
２）从ＷＡＩＴ传感器部拔下受光侧光纤。
３）从ＷＡＩＴ传感器支架卸下投光侧光纤。
４）安装时，请按照３）→１）的顺序进行安装。
５）安装时，从ＷＡＩＴ传感器部的凸量Ａ按照如下的方法进
行调整。（Ａ尺寸）
Ｍ尺寸 ： Ａ＝１０ｍｍ
L尺寸 ： Ａ＝９ｍｍ
另外，Ｌ尺寸规格时，从ＷＡＩＴ传感器支架的凸量调整为１４
ｍｍ。（Ｂ尺寸）
６）更换光缆后，请按照下页「5-6-2-2 项 放大器的安装
方法」，进行放大器增益的调整。
5-6-2．5
图 5-6-1-４ WAIT 传感器支架（Ｍ尺寸）
图 5-6-1-3 WAIT 传感器部
图 5-6-1-1 WAIT 传感器部
图 5-6-1-2 WAIT 传感器支架（Ｌ尺寸）
