维修调整要领书 5-9 5-8 ．止动器缸筒的更换１）卸下 ④ 的六角螺母。２）拧下 ② 缸筒固定螺丝。３）转动 ① 缸筒的轴部，从 ③ 止动器插头卸下缸筒 ①。４）请按照（３）～（１）的顺序进行组装。此时，请注意 ① 缸筒和止动器架的长孔应该在一条直线上，动作顺畅。从 ① 缸筒的端面到 ③ 止动器插头的端面的距离如下图所示那样安装。５）调整调速器。 A 侧 ( 安装在缸筒 ) 从全闭开 1 圈。…

维修调整要领书

5-8

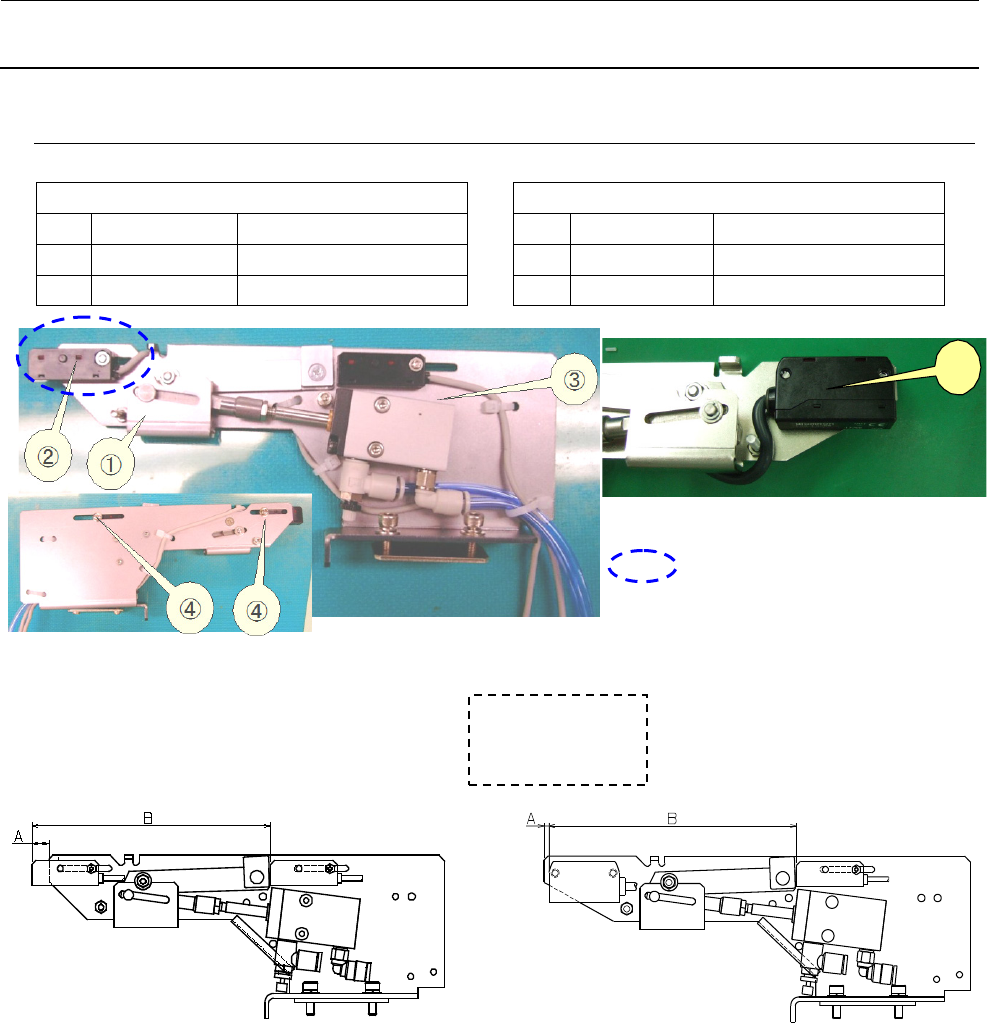

5-7．STOP/C.OUT 传感器的更换

１）卸下止动器安装的ＳＴＯＰ／Ｃ．ＯＵＴ传感器的固定螺丝，更换传感器。

各传送规格共通

仅限 KE-2080M 尺寸内基准为 LR 规格时

① 40000905 STOPER_FR_ASM

② 40002214 ＳＴＯＰＳＥＮＳＡＳＭ

③ 40002235 C.OUT_SENS_ASM

④ SL4031291SC SCREW

２）安装 STOP 传感器和Ｃ．ＯＵＴ传感器时，请按照下图进行调整。

ＳＴＯＰ传感器Ａ＝ 8 ｍｍＡ＝ 2.3 ｍｍ

Ｃ．ＯＵＴ传感器Ｂ＝ 116 ｍｍＢ＝ 120.5 ｍｍ

（Ｌ尺寸规格时 95 ｍｍ）

作为参考，用手动让电磁阀ＯＮ时，把基板放到传送轨道时，ＳＴＯＰ传感器ＯＮ～止动器前端的距

离为 28.8 ｍｍ。

３）请进行空气软管和电线配线处理。

４）此调整是为了可以检测放在传送路传感器上的黑色轧花基板(无光泽)。把黑色轧花基板(无光泽)

放到传感器下，先把传感器的灵敏度调整旋钮向逆时针方向旋转，然后再慢慢地向顺时针方向转

动到调整到可以检测到指定基板的位置。

※ 如果没有黑色的玻纤环氧树脂基板，请使用现有基板中颜色最深的基板。

图５－７－１

②

KE-2080M 尺寸内基准为 LR 规格时，

内部的传感器不同。

使用传感器附带的螺丝固定②。

仅限 KE-2080M 尺寸

内基准为 LR 规格时

维修调整要领书

5-9

5-8．止动器缸筒的更换

１）卸下④的六角螺母。

２）拧下②缸筒固定螺丝。

３）转动①缸筒的轴部，从③止动器插头卸下缸筒①。

４）请按照（３）～（１）的顺序进行组装。

此时，请注意①缸筒和止动器架的长孔应该在一条直线上，动作顺畅。

从①缸筒的端面到③止动器插头的端面的距离如下图所示那样安装。

５）调整调速器。

A 侧(安装在缸筒) 从全闭开 1 圈。

B 侧从全闭开 2.5 圈。

６）组装后，接入空气（０．50 Ｍｐａ），确认动作是否顺畅。

图５－８－１

Ｂ侧的调速器

Ａ

侧的调速器

维修调整要领书

5-10

5-9．支撑台原点传感器（BU 原点传感器）的更换

１）从三传感器架卸下传感器。

２）把传感器和传感器配件之间的距离调整为 1 ｍｍ。

图５－９－１

传感器附属螺丝

传感器架

E4115729

000

E9466729AAO BU

原点传感器(L)

扎线带用
