维修调整要领书
5-12

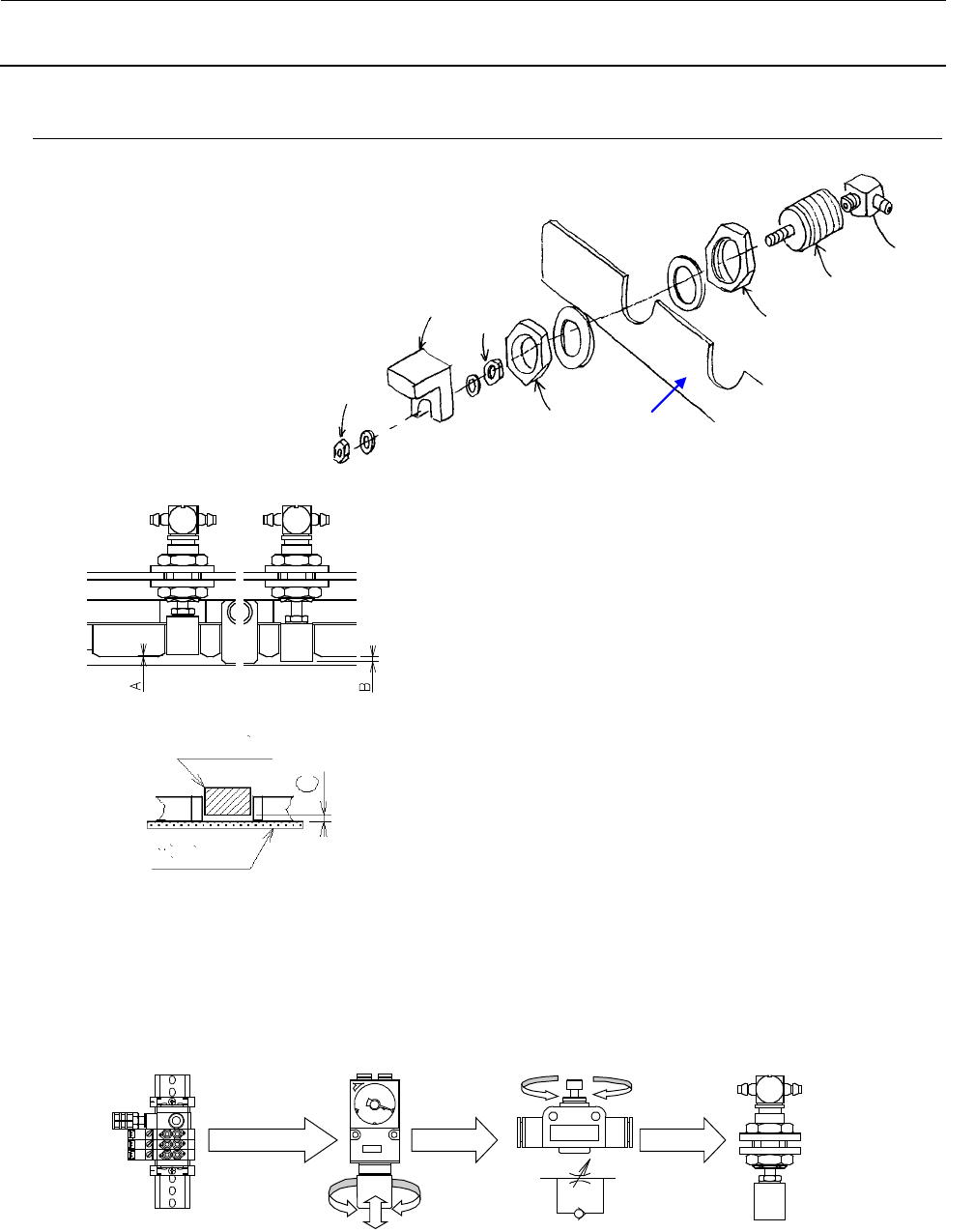

5-11．推顶器 Y 缸筒的更换（外形基准）
１） 从①缸筒或②，卸下③。
２） 拧松①缸筒的螺母（附属品），
从④卸下。
３） 拧松⑥螺母（附属品）卸下①
缸筒前端的⑤推顶器Ｂ。
４） 按照（３）～（１）的顺序进行安装。
安装时，请按照以下的程序进行确认和调整。
①把 Ｙ推顶器的凸出量在ＯＮ时调整为 B＝１．５
ｍｍ±0.1mm,ＯＦＦ时调整为 A＝－０．５ｍｍ±
0.1mm。（参照图 5-11-2）
② 把Ｙ推顶器和传送皮带之间的间隙调整为Ｃ＝
０．２ｍｍ以下。
安装后，请放入空气（0.5Mpa），确认活动顺畅。
③ 把减压阀 0.5 Ｍｐａ、从全闭转 2 圈打开进行调整。
④ 安装后，放入空气（0.5 Ｍｐａ），用空气的ＯＮ、ＯＦＦ来确认推顶器的动作是否顺畅。
电磁阀 减压阀：０．５ＭＰａ
从全闭转 2 圈打开（用锁
定螺母固定）
Ｙ推顶器
图５－１１－２
图５－１１－３
Y
推顶器
传送皮带
⑥
⑤
⑥
③
④
③
①
②
维修调整要领书
5-13
5-12．推顶器 X 缸筒的更换（外形基准）
１）拧松①螺母（附属品）。
２）拧松②螺母，卸下③缸筒。
３）按照（２）～（１）的程序安装缸筒。进入缸筒前端轴的④
缸筒曲柄（３０）的拧入量，在空气放入缸筒的状态，比推
顶器Ｘ（３０）动作的位置再拧进０．５圈。
４）组装后，放入空气（０．３５Ｍｐａ），确认动作是否顺畅。

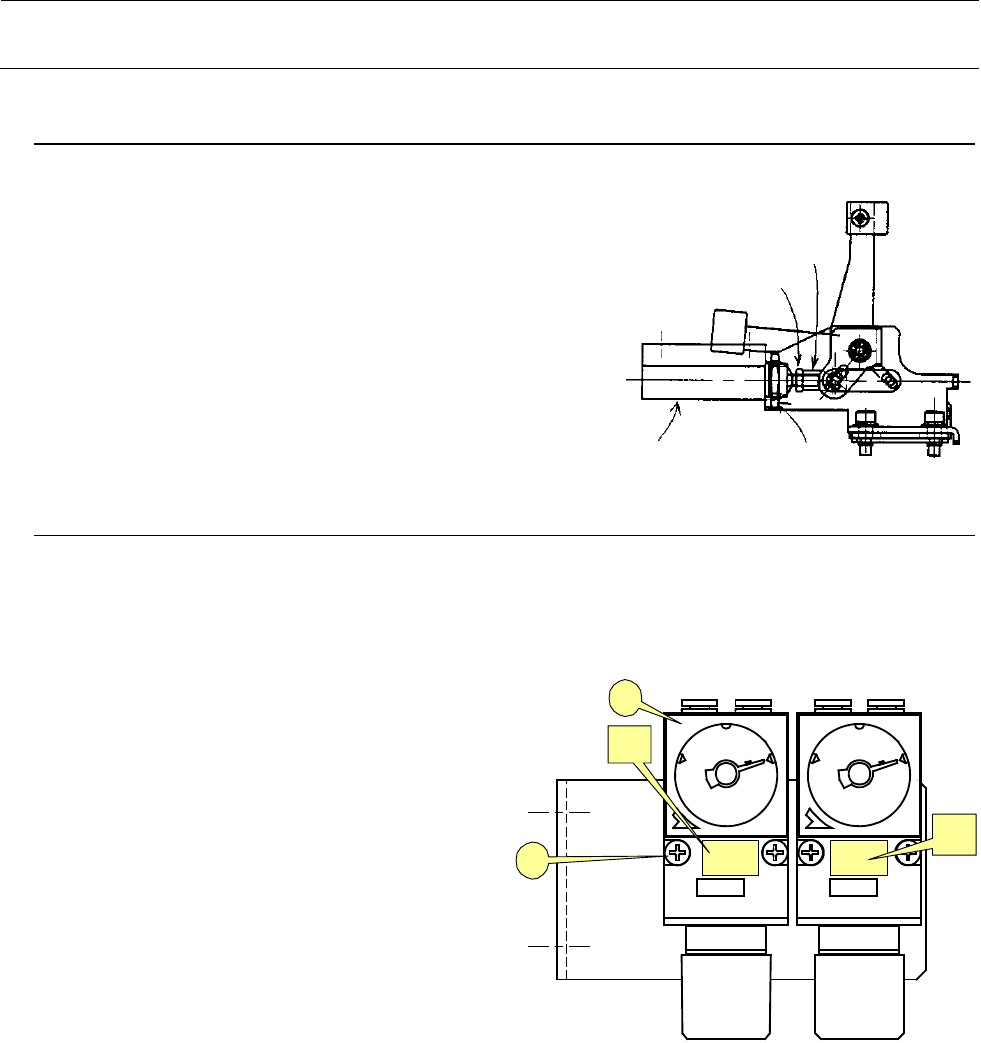

5-13．减压阀的更换
卸下配管用软管，卸下②ＳＬ６０４１０９２ＴＮ安装螺丝，更换①减压阀。
压力调整值如下。
Ｘ推进器 ： ０．３５ＭＰａ（±0.05MPa）
Ｙ推进器 ： ０．５０ＭＰａ(±0.05MPa)
※ 请在生产时根据基板厚度改变、调整推杆压力。
图５－１２－１
Ｙ
Ｘ
1
2
图５－１３－１
维修调整要领书
5-14

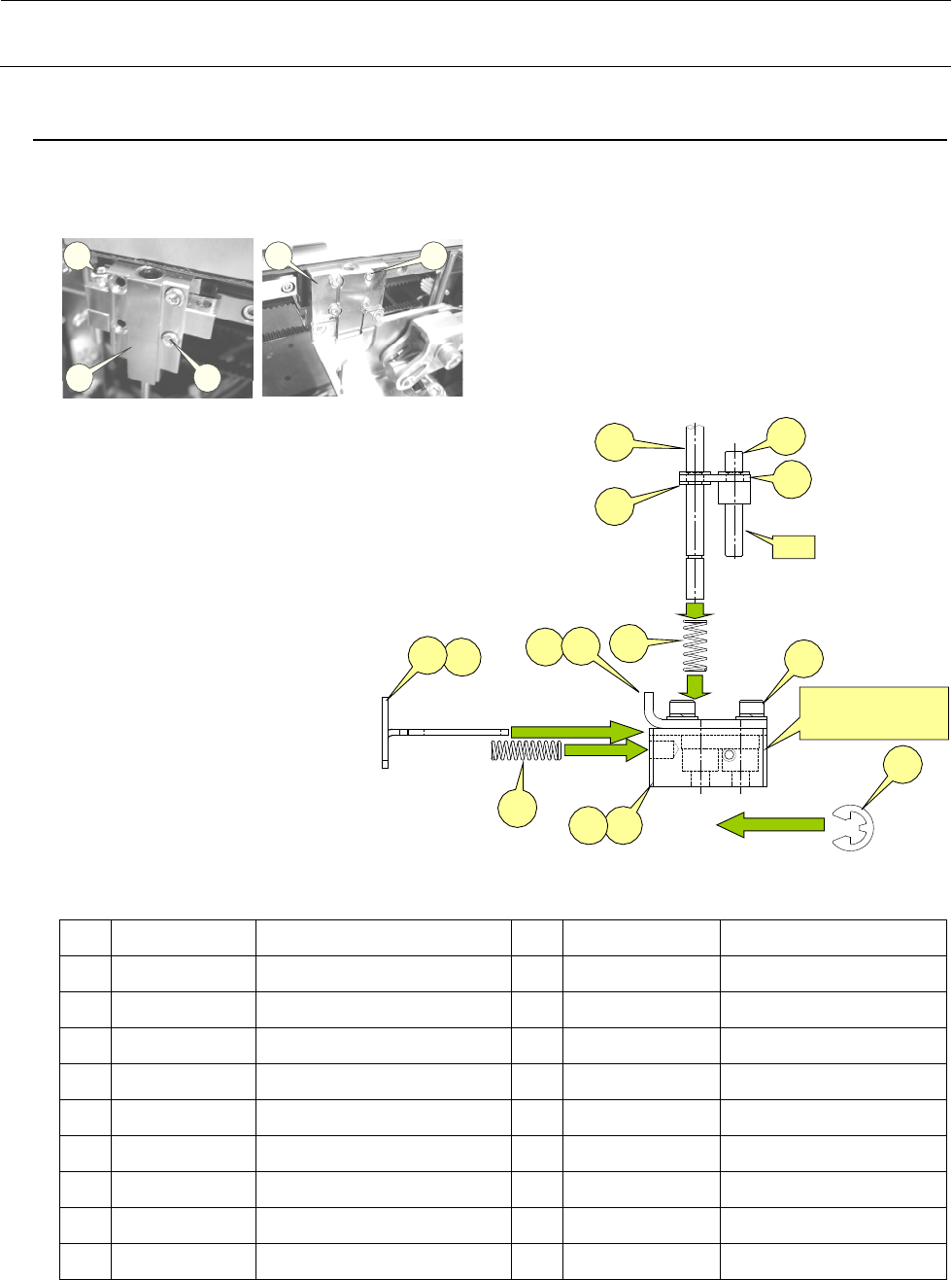

5-14．中心销的更换（选购品）
１） 拧松①导向部Ａ、④导向部Ｂ的螺丝（②③、⑤），和导向器一起卸下中心销。
２）此时，卸下各支架上的基准侧
安装的Ｔ－ＰＩＮ传感器。
⑫卸下Ｅ环之后，把⑰中心销从
减震部可以拔出。
⑯卸下Ｅ环（上下 2 个）之后，可
以卸下⑰中心销。更换时，请按
照相反的顺序进行操作。另外，
请使用新的Ｅ环。
更换后、与５-１０章．T-PIN 传感
器同样地进行更换，并调整传感
器的位置。
货号 品名 货号 品名
1 40000886 GUIDE_BLOCK_ASM 10 40000895 DAMPER_BLOCK_R
2 40000887 GUIDE_BLOCK_A_ASM 11
SL6030892TN
SCREW
3 40000889 GUIDE_BLOCK_B_ASM 12 RE0300000K0 E-RING
4 40000891 STOPER_SLIDE_LEVER_L 13 40000896 DAMPER_LOCK_PIN
5 40000897 STOPER_SLIDE_LEVER_R 14 40000978 DAMPER_LOCK_LINK
6 40000892 DAMPER_BLOCK_L 15 40000950 DAMPER_SPRING
7 40015791 DAMPER_PLATE_L 16 RE0300000K0 E-RING
8 40015792 DAMPER_PLATE_R 17 － CENTERING_PIN
9 40015793 LOCK_SPRING 18
２
１ ３
４ ５
图５－１４－１
⑦
④
⑰
⑬
⑭
⑯
Ａ
⑤
⑨
⑮
⑧
⑪
Ｂ部
右側＝⑧＋⑩＋⑪
左側＝⑦＋⑥＋⑪
⑫
⑩⑥
图５－１４－２
