5-17．后备止动器（CE 机）
１．ＢＵ止动器的前后位置，在空气
ＯＮ的状态，ＢＵ止动器（橡胶部）
顶到球螺丝法兰盘外周的状态，
应为图示Ａ尺寸应为５ｍｍ。
２．调整ＢＵ止动器的锁定传感器
位置时，从缸筒被拉进的状态把
处啊难器向「Ｂ」方向移动，ＯＮ
（ＬＥＤ亮灯）之后再移动１ｍｍ，
然后固定。
※请确认缸筒动作时ＬＥＤ一定
要亮灯。
３．速度控制的调整
从全闭转三圈后固定。
＜调整方法＞
１．打开空气的状态，拧松ＢＵ止动
器架固定螺丝进行调节。
拧松空气缸筒固定螺丝，把ＢＵ
止动器（橡胶部）的高度和球螺
丝的法兰盘外周高度调整一致。
２．拧松ＢＵ锁定传感器的固定螺
丝，调整到符合规格的位置。
３．暂时拧松速度控制的锁定螺母，
从全闭的状态返回到指定转数，
然后用锁定螺母固定。
货号 品名
① 40000970 BU_STOPER
② SM6051002TN SCREW
③ PA150101100 DUAL_AIR_CYRINDER
④ SL6040892TN SCREW
⑤ 40000971 BU_STOPER_BRACKET
⑥ SL6051492TN SCREW
⑦ BT0400251EA AIR_TABE
⑧ PC010508000 SPEED_CONTROLLER
⑨ 40002241 BU_LOCK_CABLE_ASM

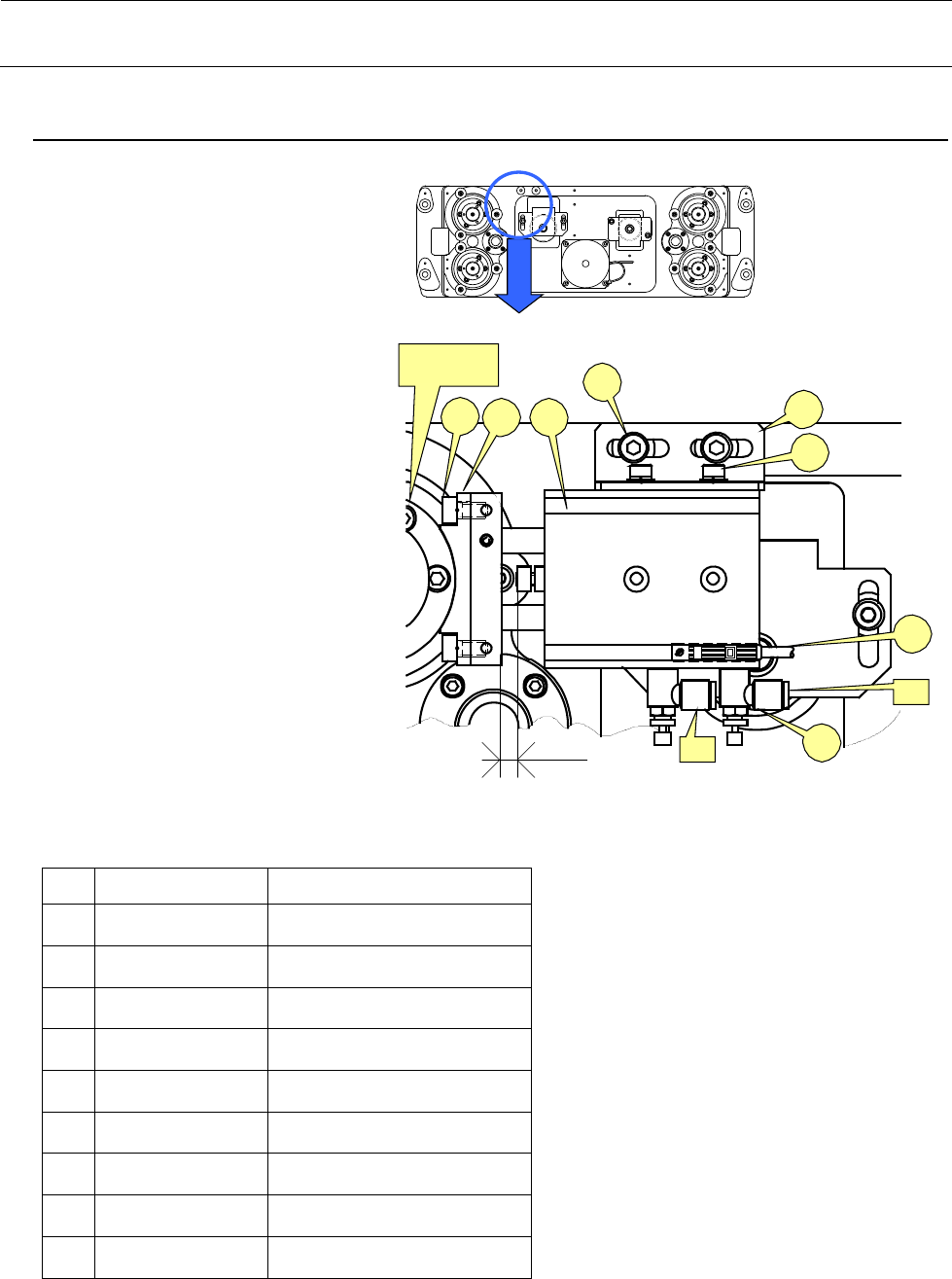

图５－１７－１
ボールねじ
フランジ
②
① ③
⑥
⑤
④
⑨
⑧
Ｂ
Ａ
球螺丝法兰盘
Ａ
维修调整要领书
5-20

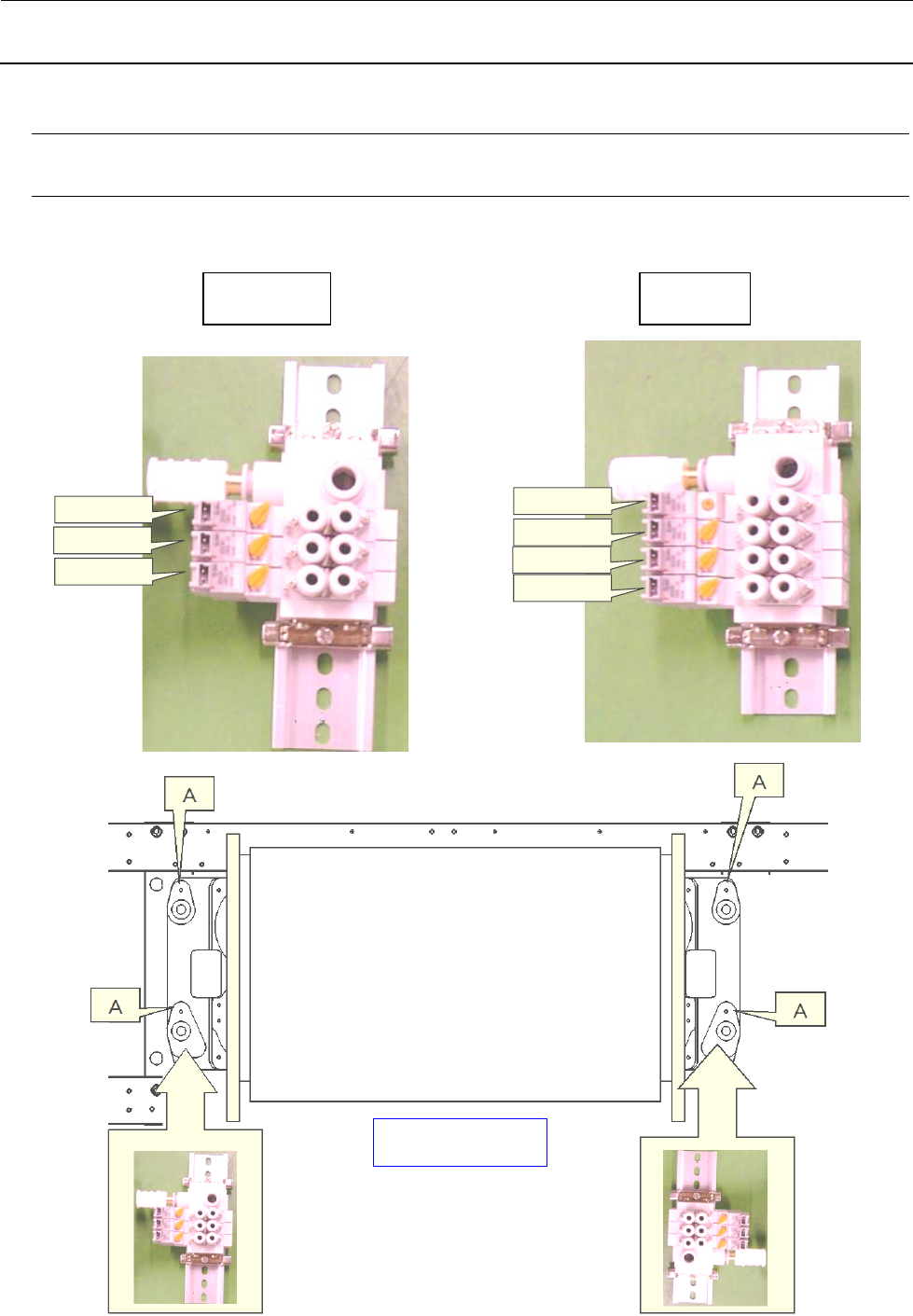

5-18．电磁阀
5-18-1．电磁阀（KE-1070C）
对于标准规格，电磁法ＥＮ机时追加 PV150209000。
A:取付螺丝位置
标准机
ＥＮ机
ＳＴＯＰ
SHAPE X
SHAPE Y
ＳＴＯＰ
SHAPE X
ＢＵ
SHAPE Y
维修调整要领书
5-21
5-18-2．电磁阀（KE-2070/2080/2080R/1080）
对于标准规格，电磁法ＥＮ机时追加 PV150209000。
A:取付螺丝位置
:3 个
:4 个
:4
个
:5 个
