维修调整要领书 6-1 为了防止突然的起动造成事故，请关掉电源之后再进行操作。 6 CAL 块 6-1 ． CAL 基板组的更换 １） 卸下差入基板的 2 根束线 ① ２） 从轧花单元卸下 φ４ 空气软管 ② ３） 卸下 4 处的 Ｍ３ 螺丝 ③ ，从 ＣＡＬ 侧护罩拉下基板，卸下 φ４ 空气软管 。 这样就可以取处 ＣＡＬ 基板组 。 ４） 基板更换后，请按照相反的程序组装 。 滤清器 ④ 的更换不切断空气也可能 货号 4000064…
维修调整要领书
5-21
5-18-2．电磁阀（KE-2070/2080/2080R/1080）
对于标准规格，电磁法ＥＮ机时追加 PV150209000。
A:取付螺丝位置
:3 个
:4 个
:4
个
:5 个
维修调整要领书
6-1
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
6
CAL 块
6-1．CAL 基板组的更换

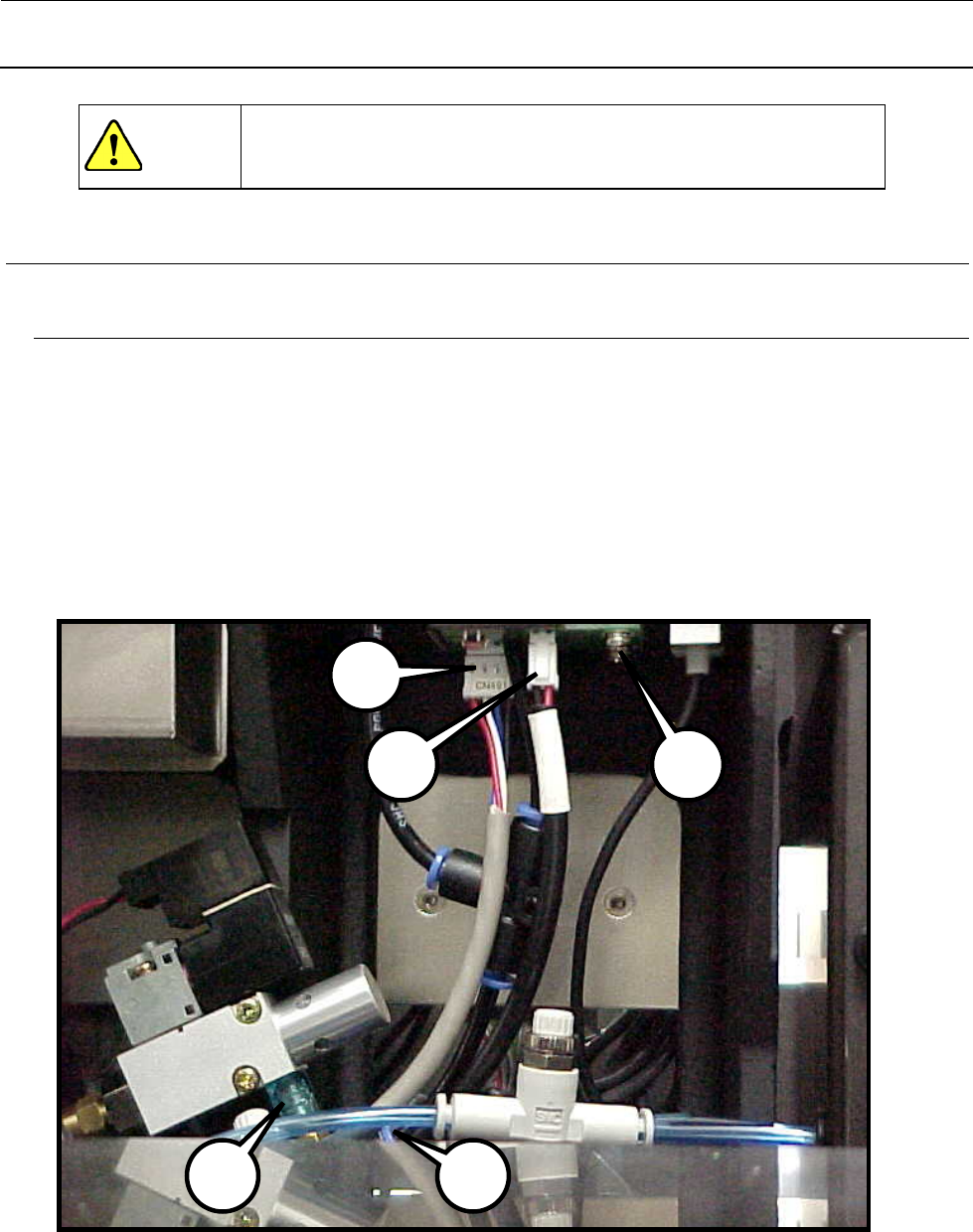

１） 卸下差入基板的 2 根束线①
２） 从轧花单元卸下φ４空气软管②
３） 卸下 4 处的Ｍ３螺丝③，从ＣＡＬ侧护罩拉下基板，卸下φ４空气软管。这样就可以取处ＣＡＬ
基板组。
４） 基板更换后，请按照相反的程序组装。
滤清器④的更换不切断空气也可能
货号 40000641 品名 FILTER
1
2
3
1
4
危险
维修调整要领书
6-2
6-2．更换取出器

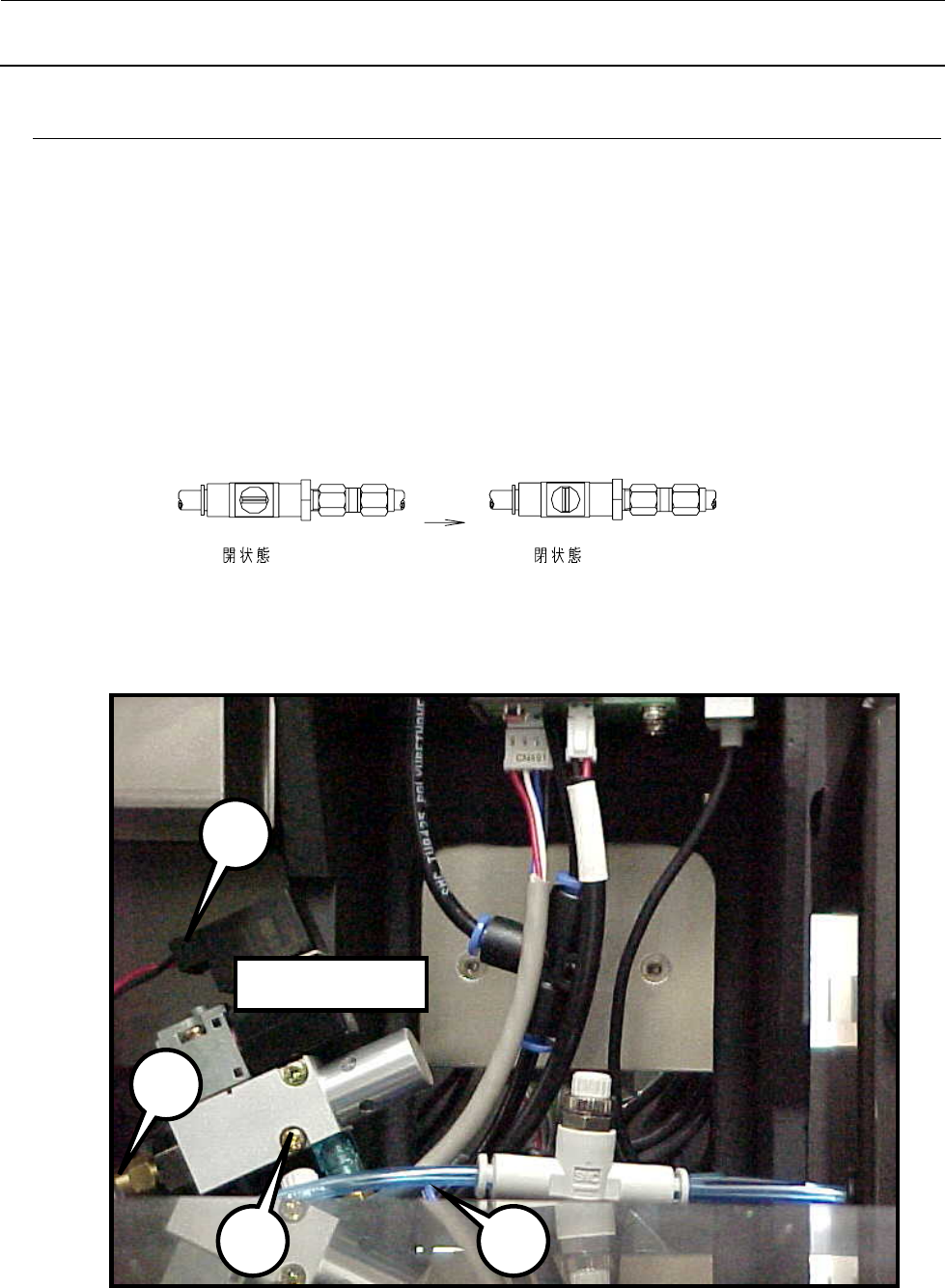

１） 请使本体左下方的手柄阀置于关闭状态。
２） 拆下φ4 气管①、φ6 气管②。
３） 卸下 CAL VCUM SV 组的线束③。
４） 请取下安装螺钉④（2 颗），更换 CAL VCUM SV 组。
５） 安装请按相反的步骤进行。
4
2
3
1
CAL VCUM SV 组
