维修调整要领书 9- 10 9-9 ． 辊拨杆的更换（选购品、一次更换台） 请关闭空气之后再进行更换 銭俊匂 P C 0 50501000 淀遊 P J304040505 固 4 倖 S L60402592T N 黒王庫 P V 010505000 苔銚医 E 281172900 屶尺 E 263172900 銭俊苔萌 2 倖 P J304040505 熊壇 L 怏周 熊壇 R 怏周 图 9 -9 -1 消音器 弯管接头装置 带垫片内六…
维修调整要领书
9-9
9-8．选择器的更换（选购品、一次更换台）
１） 关闭主体的总压缩空气阀门。（手阀）
２） 向左转动选择器盖，从护罩上卸下选择器。
３） 安装新的选择器，用盖把选择器固定导护罩上。
４） 打开主体的总压缩空气阀门。
試強淀遊 2倖
PJ304065103
僉夲匂
PV015117DAD
㍾咄匂
PXD55104000
殊臥熊
PVD25103000
磯銭俊匂
PJ3010651D3
〟什３ 倖
擦孛芦廾迅
固
僉夲匂怏周
40000585

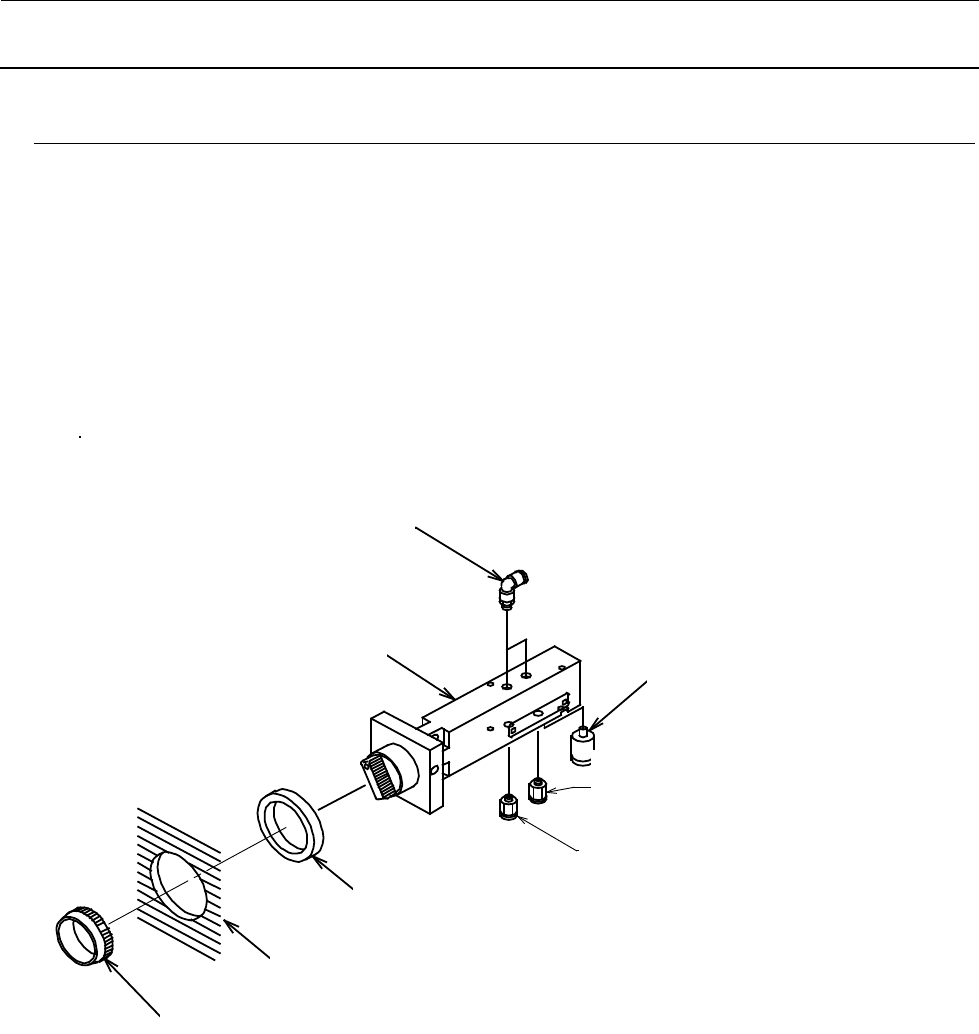

图 9-8-1
选择器组
自在弯头×2 个
选择器
盖
护罩安装孔
橡胶垫圈 3 个
消音器
检测阀
半连接头
维修调整要领书
9-10
9-9．辊拨杆的更换（选购品、一次更换台）
请关闭空气之后再进行更换
銭俊匂
PC050501000
淀遊
PJ304040505
固 4倖
SL60402592TN
黒王庫
PV010505000
苔銚医
E281172900
屶尺
E263172900
銭俊苔萌 2倖
PJ304040505
熊壇L怏周 熊壇R怏周

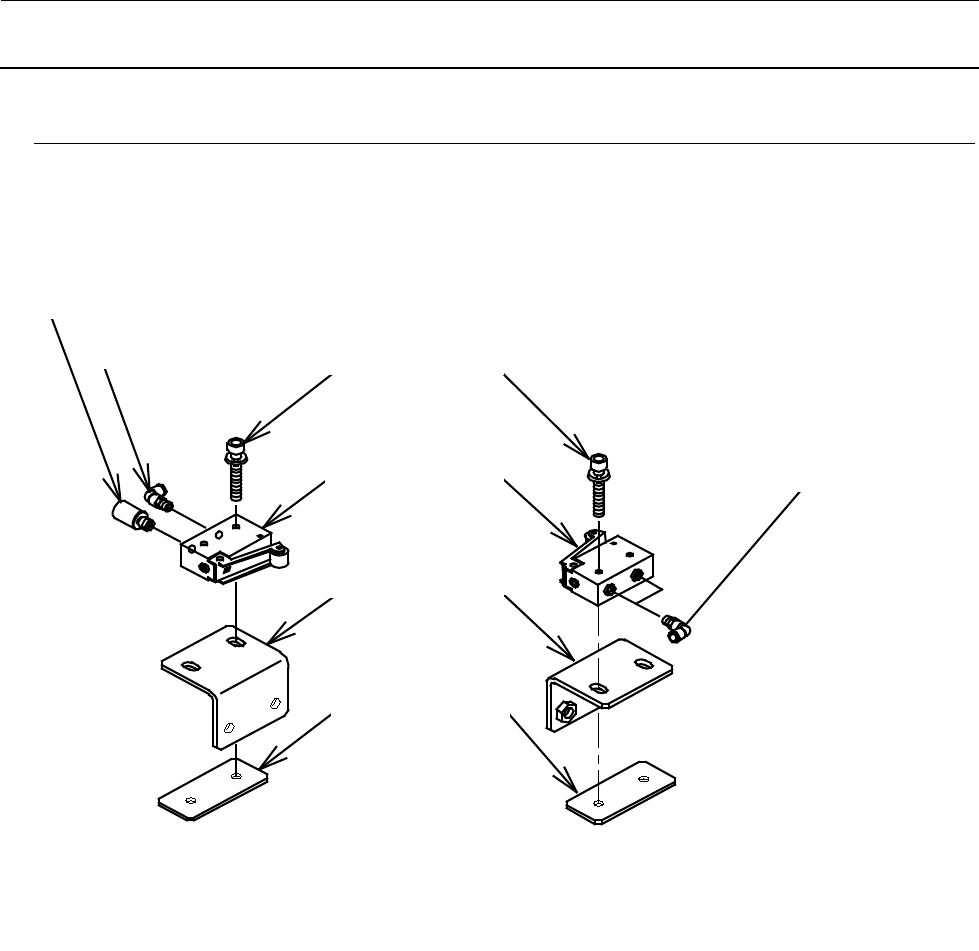

图 9-9-1
消音器
弯管接头装置
带垫片内六角螺钉 4 个
辊拨杆
供料器阀门支架
阀门螺母板
供料器阀门 L 组
供料器阀门 R 组
弯管接头装置×2 个
维修调整要领书
10-1
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
10
空气机器
10-1．数字压力开关的更换
１） 请使本体左下方的手柄阀处于关闭状态。
２） 请卸下护罩 FB。
３） 从数字压力开关上拆下φ6 气管和连接器。

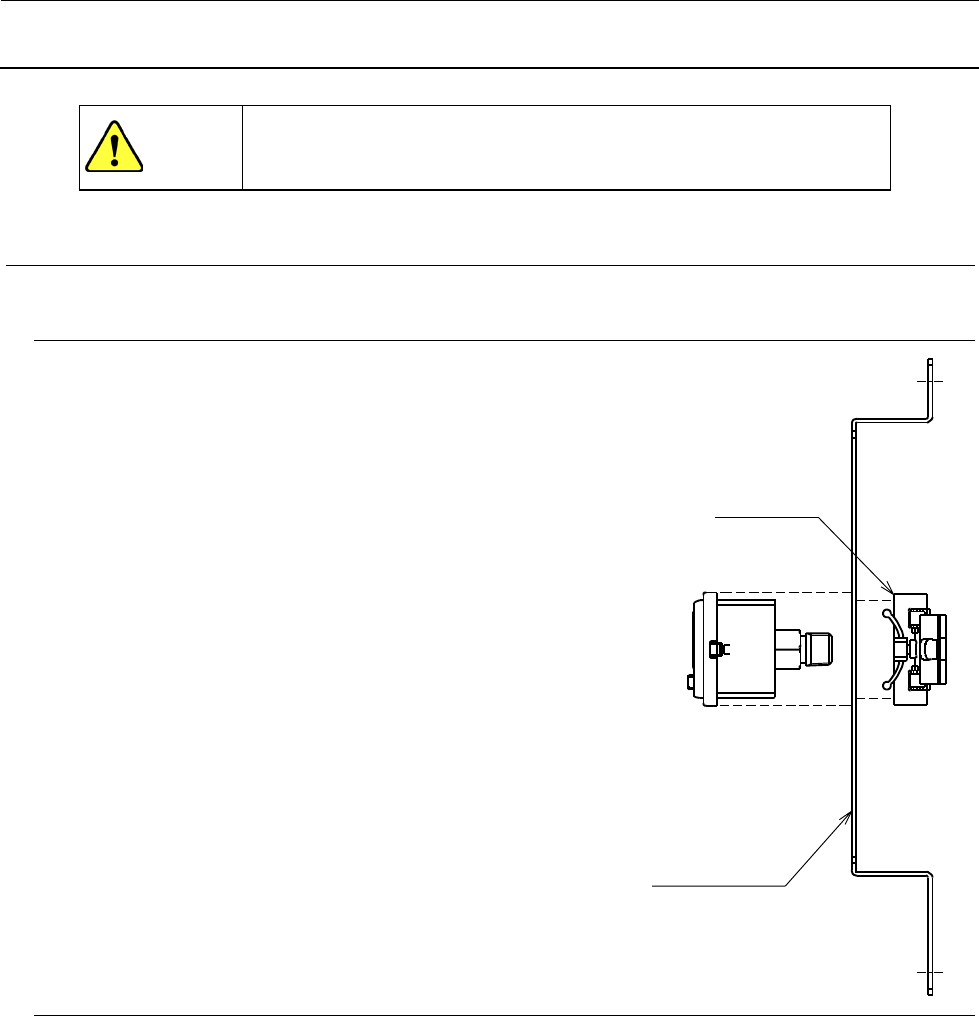

４） 按住面板背面的树脂固定座，取下数字压力开关。
５） 装配请以相反的步骤进行。
10-1-1．数字压力开关的调整
更换数字压力开关后，请进行以下设置。
压力开关阈值 ：0.400MPa
磁滞差动 ：0.050MPa
显示色方式 ：压力开关 ON 时为绿色
动作方式 ：磁滞方式
压力开关输出形态 ：正规开（超过阈值则 ON）
响应时间 ：2.5ms 以下
自动预调设置 ：手动设置
设置按下述步骤进行。
树脂固定座
树脂固定座
数字压力开关
面板
危险
