维修调整要领书
1-5

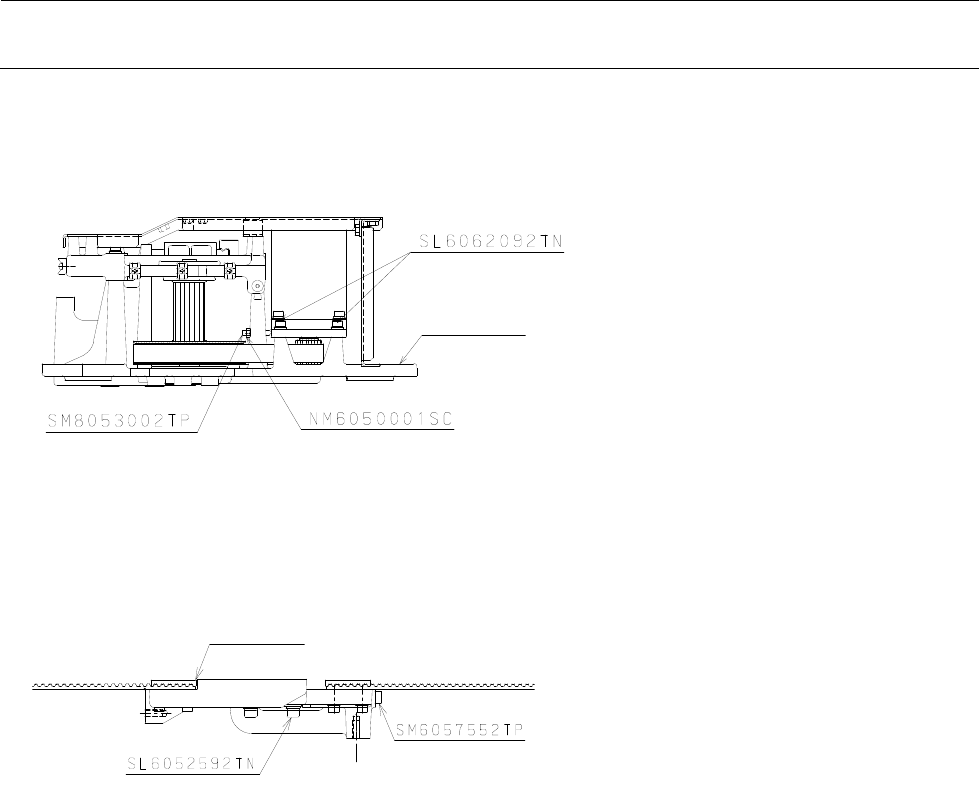

② 调整方法
・同步皮带Ｘ M
①拧松固定Ｘ马达的ＳＬ６０５１６９
２ＴＮ。
②拧松ＮＭ６０５００１ＹＮ，用ＳＭ８
０５３００２ＴＮ调整张力。
③拧紧ＳＬ６０５１６９２ＴＮ。
（拧紧转矩：１５Ｎ・ｍ）
④固定ＮＭ６０５０００１ＴＮ。
・同步皮带ＸＢ
①拧松固定Ｘ皮带支架Ｌ和Ｘ皮带支架Ｒ
的ＳＬ６０５２５９２ＴＮ。
②用ＳＭ６０５７５５２ＴＰ调整张力。
③拧紧ＳＬ６０５２５９２ＴＮ。
（紧紧转矩：８．５Ｎ・ｍ）
X 轴框架组
X 皮带支架组
维修调整要领书
1-6

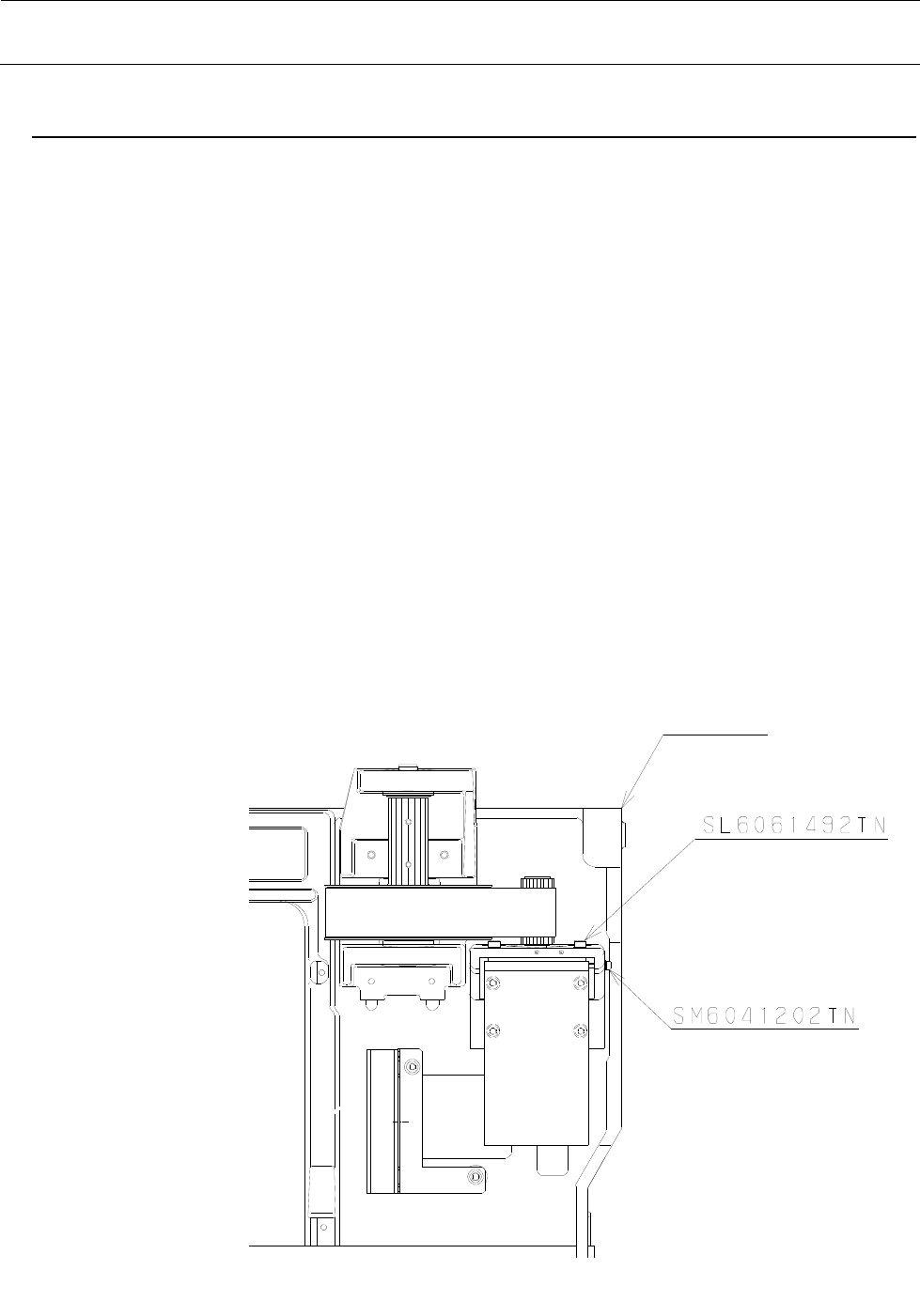

1-1-3．同步皮带 YM
１） 卸下皮带护罩
２） 卸下同步皮带ＹＢ。（参照１－１－４。）
３） 拧松固定Ｙ马达组件的ＳＬ６０６１４９２ＴＮ。
４） 松开ＳＭ６０４１２０２ＴＮ，拧松同步皮带 YM 的张力。
５） 拧松ＳＬ６０６４０９２ＴＮ，卸下ＹＭ支架组件。
６） 拧松ＳＬ６０６３５９２ＴＮ，更换ＹＡ皮带轮支架组件。
（不能只更换同步皮带 YM。必须更换ＹＡ皮带轮组件。）
７） 按照相反的顺序组装。进行同步皮带 YM 和ＹＢ的张力调整。（调整顺序参照１－８页）
Y 轴机架
维修调整要领书
1-7

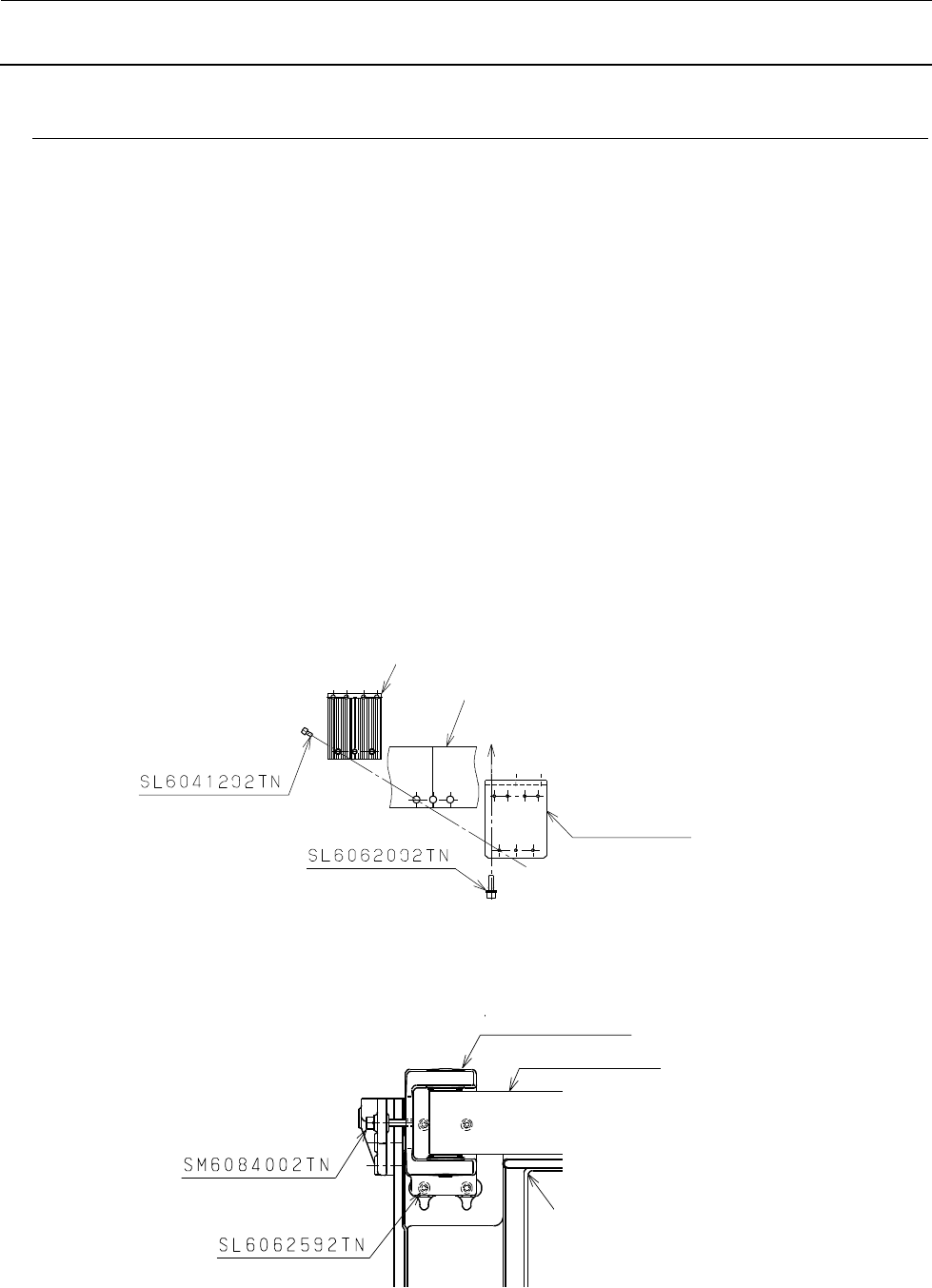

1-1-4．同步皮带 YB
为了提高作业效率，请卸下侧面护罩。卸下侧面护罩的安装螺丝，从后侧拉出来。
１） 卸下把Ｙ皮带支架（１）固定在Ｘ机架端的ＳＬ６０６２０９２ＴＮ。
※不易拆下时，请用热气枪等加热接合部之后再拆。
２） 拧松固定ＹＢ皮带轮支架组件的ＳＬ６０６２５９２ＴＮ。
３） 拧松ＳＭ６０８４００２ＴＮ，卸下ＹＢ皮带轮支架组件。
４） 卸下夹同步皮带ＹＢ的ＳＬ６０４１２９２ＴＮ。更换同步皮带ＹＢ。
５） 按照相反的顺序组装。调整同步皮带ＹＢ的张力。（调整顺序参照１－８页）
SL6062092TN 要涂敷 LOCTITE 粘结剂 242。
图１－１－４－１
图１－１－４－２
Y 轴支架
(
从后侧
)
同步皮带 YB
YB
皮带轮支架组件
Y 皮带支架(1)
通 X 机架端组件
同步皮带 YB
Y 皮带支架(2)
