维修调整要领书 10 - 11 真空泵分解图 No. 名称 No. 名称 1 支柱 10 O 环 S-67 2 泵头盖 11 密封材 3 泵头支架 12 排气阀按压件 4 碗形密封气缸 13 排气阀 5 连杆 14 防止吸气阀碰触胶垫 6 固定器 15 O 环 P-10 7 碗形密封垫 16 内六角螺栓（ M5 × 20 ） 8 吸气阀 17 平头小螺钉 (M4 × 8) 9 连接管 18 圆头小螺钉 (M3 × 5)
维修调整要领书
10-10
泵头板
吸气阀
平垫圈
排气阀
排气阀压板

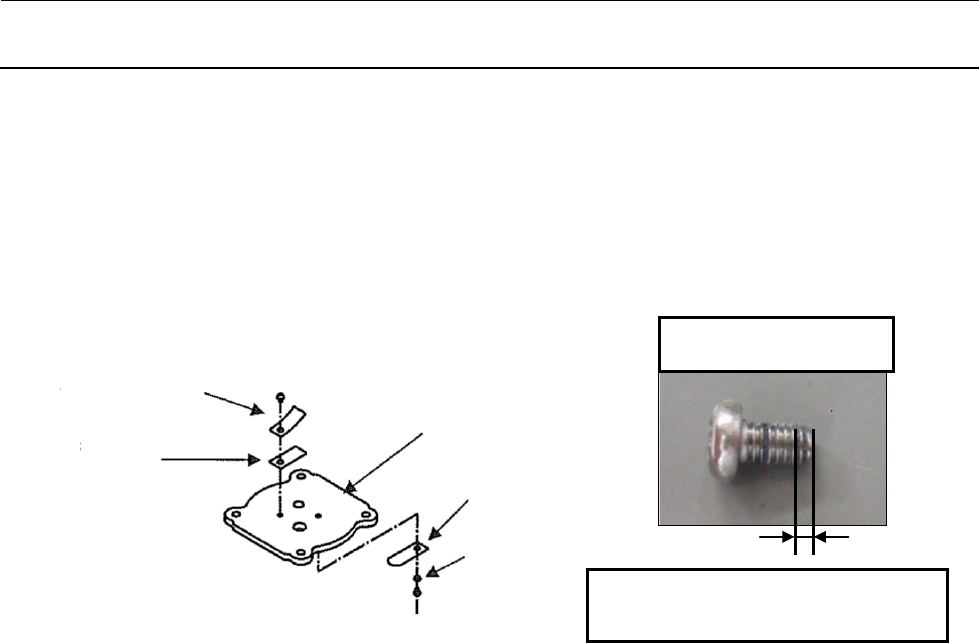

○ 更换吸气阀·排气阀
１） 把圆头小螺钉(M3×5) 拧松，卸下排气阀压板和排气阀。
２） 把泵头板擦拭干净，换上新的排气阀。
３） 把排气阀压板放上，将涂上螺丝松动防止剂 (洛克泰特 242)的圆头小螺钉(M3×5)，以 0.8N・m，
固定在泵头板上。
４） 拧松固定吸气阀的圆头小螺丝(M3×5)，卸下吸气阀、平垫圈。
５） 把泵头板擦拭干净，换上新的吸气阀。
６） 把平垫圈放上，用涂上螺丝松动防止剂 (洛克泰特 242)的圆头小螺钉(M3×5)，以 0.8N・m，固
定在泵头板上。
※ 安装吸气阀·排气阀时，要注意使阀把吸气孔·排气孔完全覆盖上。
洛克泰特涂敷量
※在螺丝帽端涂上
2～3螺纹涂匀周围。
※螺丝尖端面切不可涂固定剂。
维修调整要领书
10-11

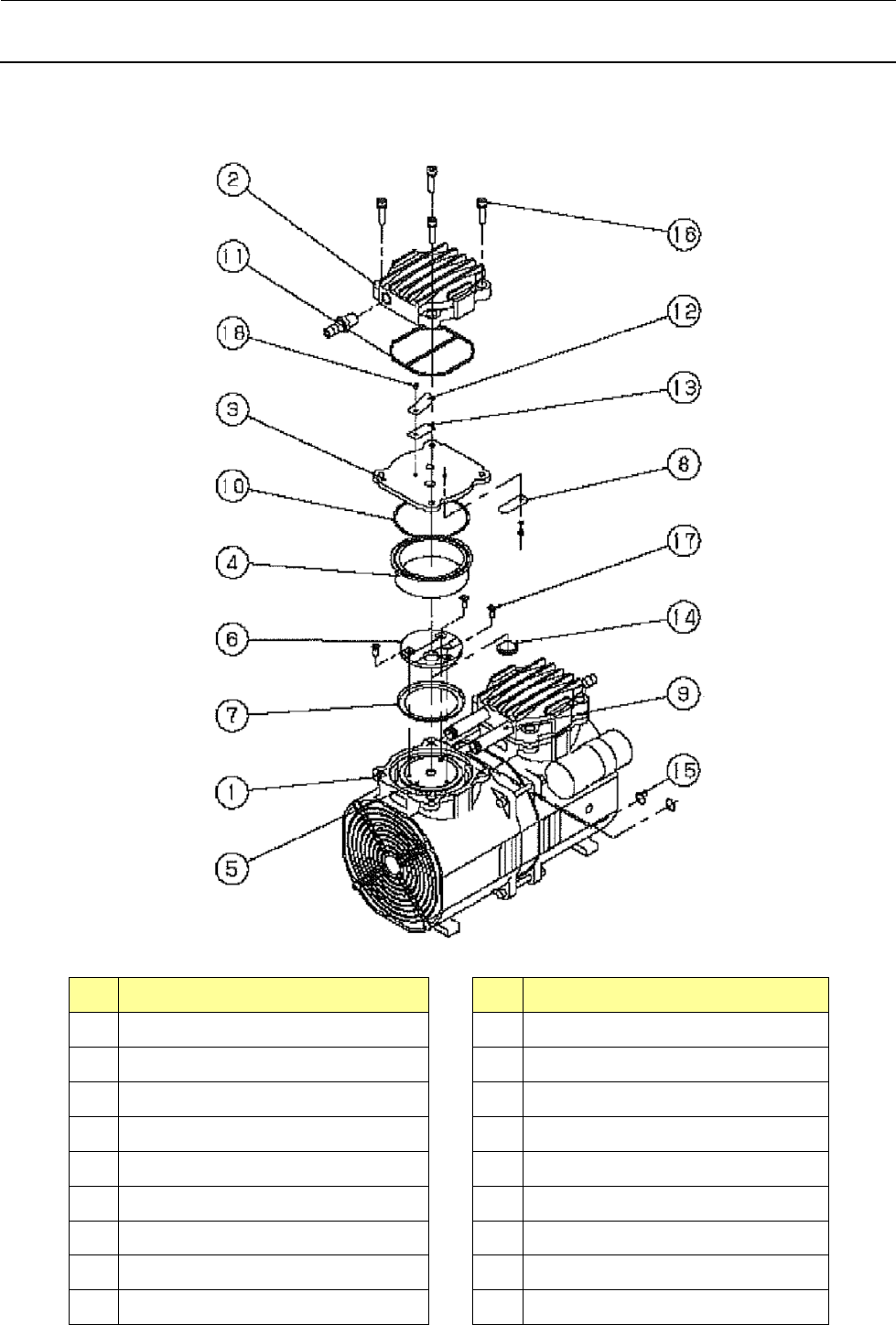

真空泵分解图
No.
名称
No.
名称
1 支柱 10 O 环 S-67
2 泵头盖 11 密封材
3 泵头支架 12 排气阀按压件
4 碗形密封气缸 13 排气阀
5 连杆 14 防止吸气阀碰触胶垫
6 固定器 15 O 环 P-10
7 碗形密封垫 16 内六角螺栓（M5×20）
8 吸气阀 17 平头小螺钉(M4×8)
9 连接管 18 圆头小螺钉(M3×5)
维修调整要领书
11-1
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
11
SW 类

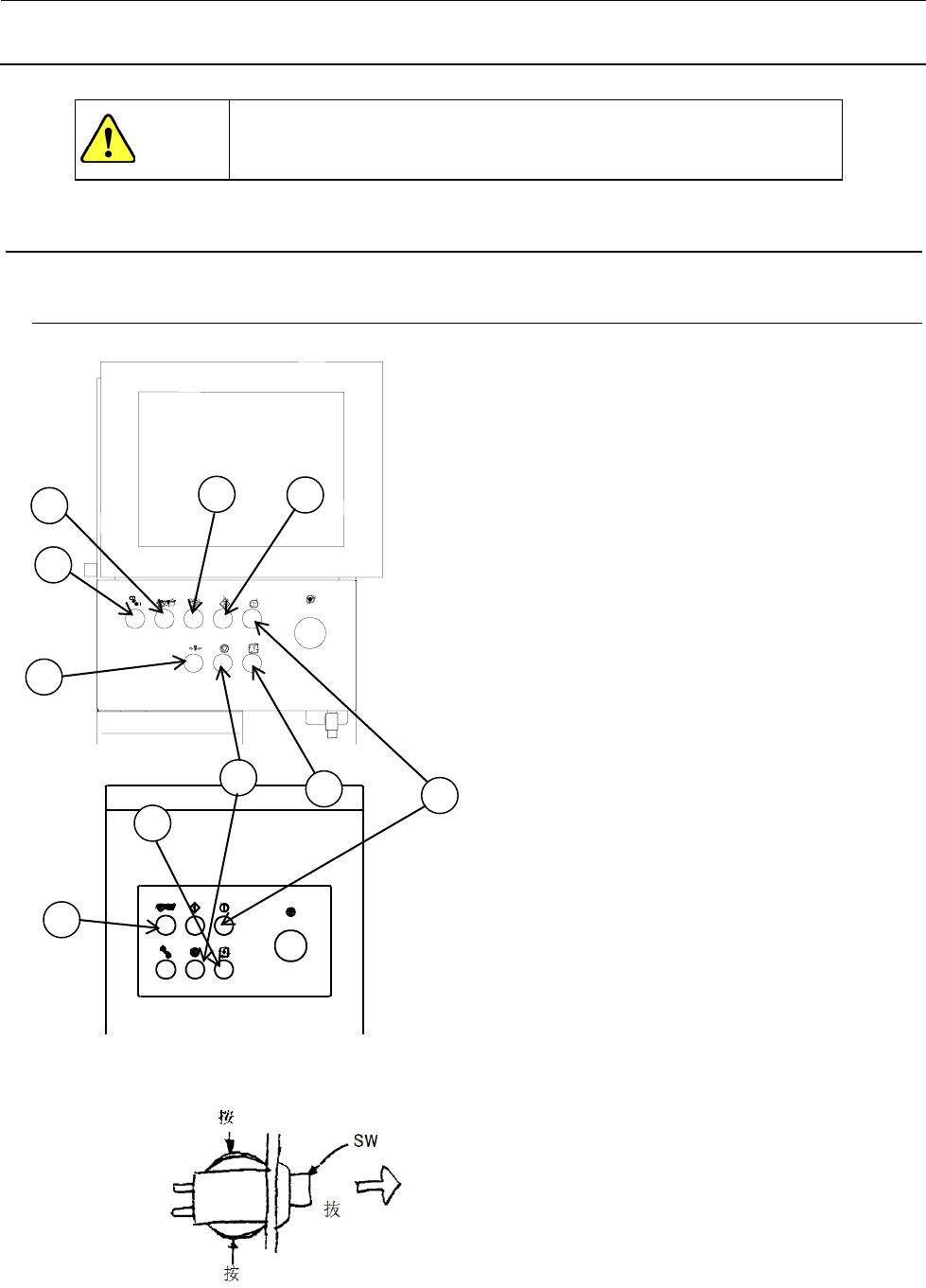

11-1．按键开关的更换
① 伺服ＳＷ
② 起动ＳＷ
③ 在线ＳＷ
④ 原点ＳＷ
⑤ 停止ＳＷ
⑥ 信号灯ＳＷ
⑦ 供料器ＳＷ
⑧ 键盘变换ＳＷ
１） 卸下前侧ＰＷＢ护罩。
２） 卸下操作基板。
３） 卸开关时，请用手按住护罩背面开关上的金属部
件，然后向前拔，就可以卸下来。
４） 安装时，请按照相反的程序安装。
图 11-1-2
危险
图 11-1-1
4
5
6
1
2
3
3
7
8
7
