维修调整要领书 11 -3 11 -3 ． 护罩打开开关的更换 11 -3- 1 ． 开关主体 （ KE - 2070/2080/2080R/1070/1080 ） １） 从操作开关基板拔下插头 。 ２） 切断束线带，卸下固定螺丝 （ＳＬ６０４１６４２ＴＮ） ，进行更换 。 ３） 安装时请按照相反的程序进行 。 No. 货号 品名 数量 ① 40046564 护罩 ＦＵＲ 1 ② 40001453 安全开关支架 1 ③ NM304052…
维修调整要领书
11-2

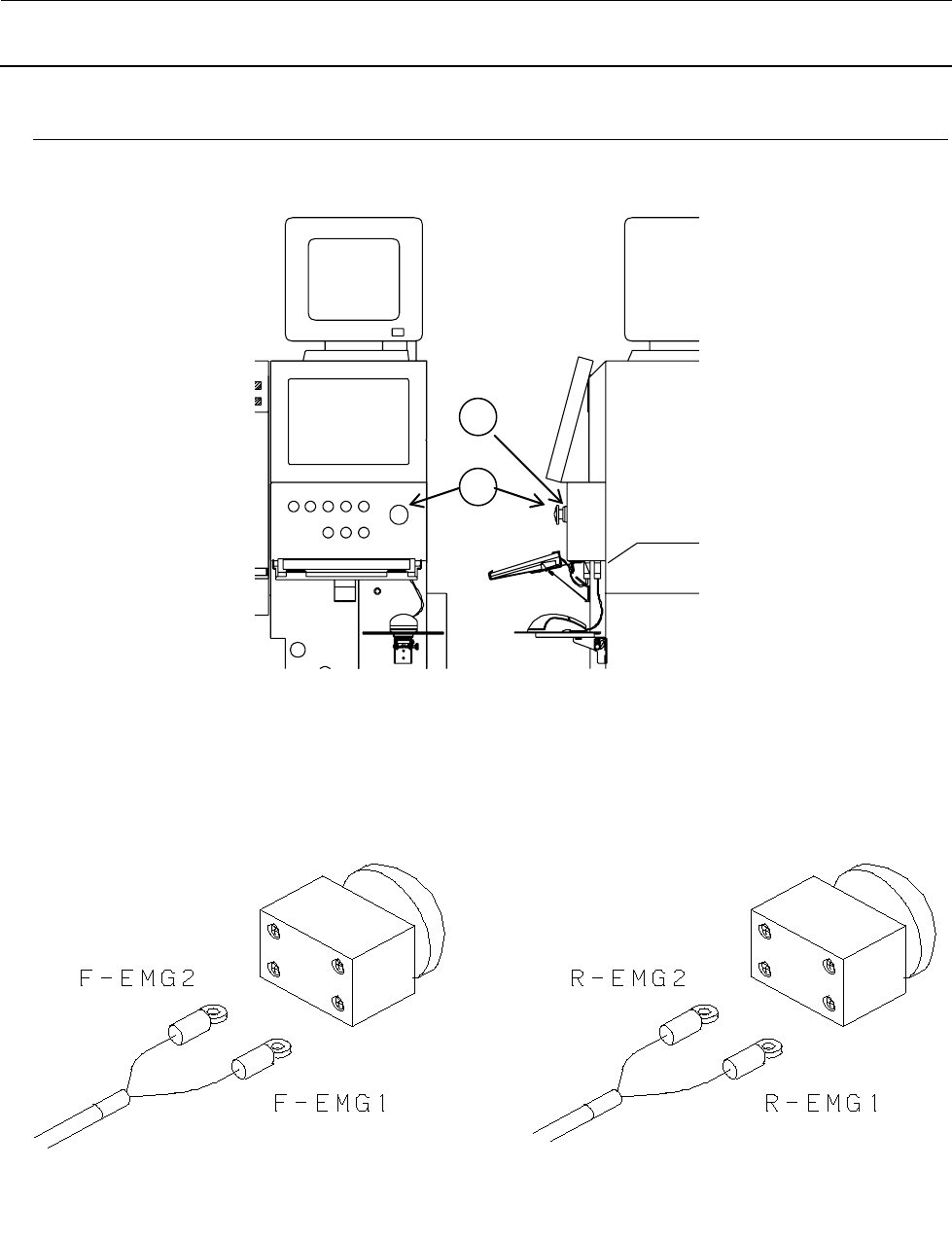

11-2．紧急停止开关的更换
１）更换紧急停止开关时，转动①和②的旋钮，从护罩背面卸下开关。
图 11-2-1
２）用螺丝刀卸下开关背面连接的线束，更换开关。
念迦
朔迦
图 11-2-2
1
2
前侧
背面
维修调整要领书
11-3

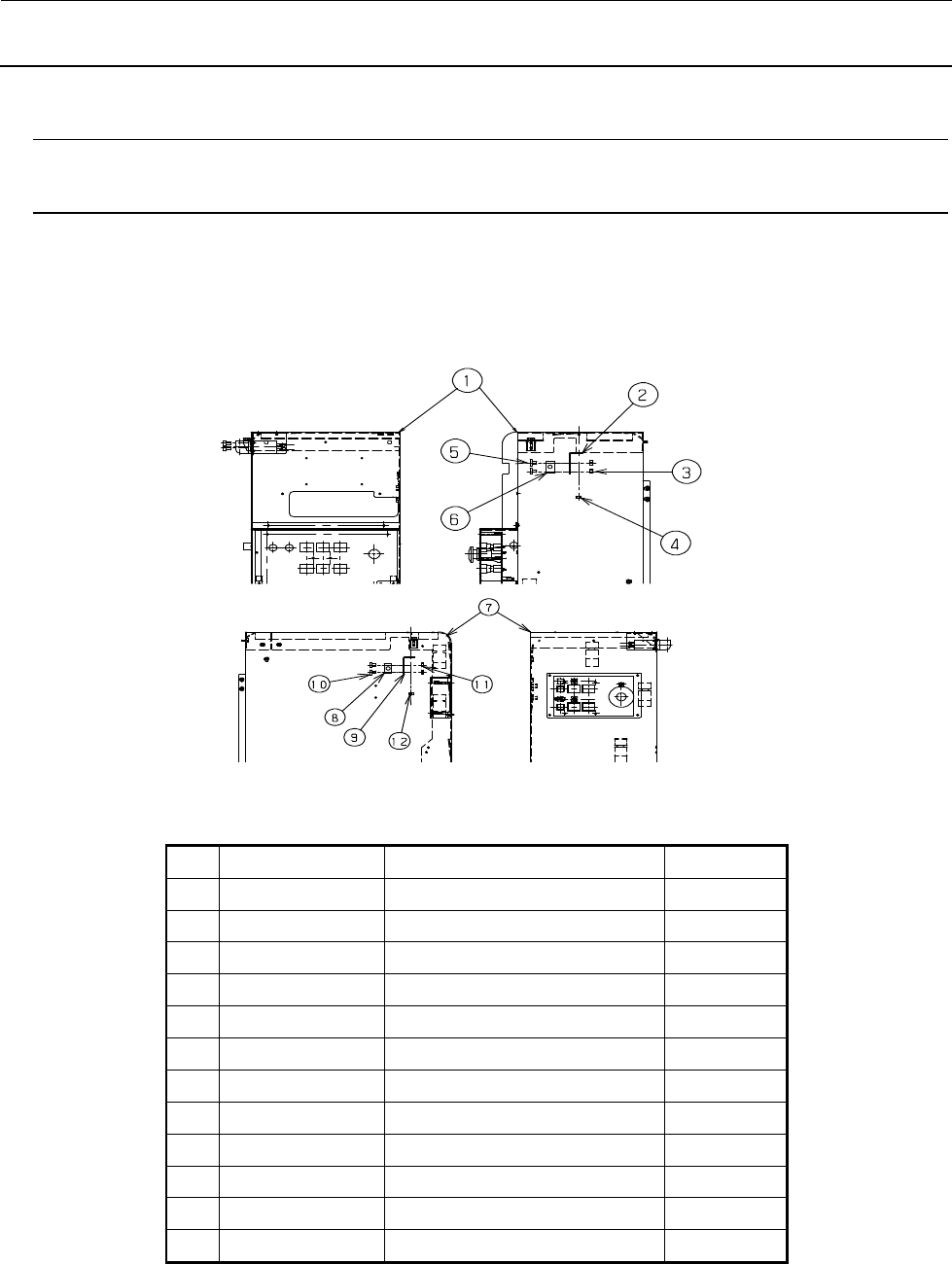

11-3．护罩打开开关的更换
11-3-1．开关主体 （KE-2070/2080/2080R/1070/1080）
１） 从操作开关基板拔下插头。
２） 切断束线带，卸下固定螺丝（ＳＬ６０４１６４２ＴＮ），进行更换。
３） 安装时请按照相反的程序进行。
No. 货号 品名 数量
① 40046564 护罩ＦＵＲ 1
② 40001453 安全开关支架 1
③ NM3040520SF 法兰盘螺母 2
④ E1348700000 安全护罩止动器 1
⑤ SL6041642TN 螺丝帽ｃａｐ 2
⑥ 40002254 护罩打开ＳＷ 1
⑦ 40046566 护罩ＲＵＲ 1
⑧ 40001453 安全开关支架 1
⑨ 40002254 护罩打开ＳＷ 1
⑩ SL6041642TN 螺丝帽ｃａｐ 2
⑪ NM3040520SF 法兰盘螺母ト 2
⑫ NM6040001SC 螺母 2
図１１－３－１
图 11-3-1
右侧面图 正面图
正面图 左侧面图
维修调整要领书
11-4

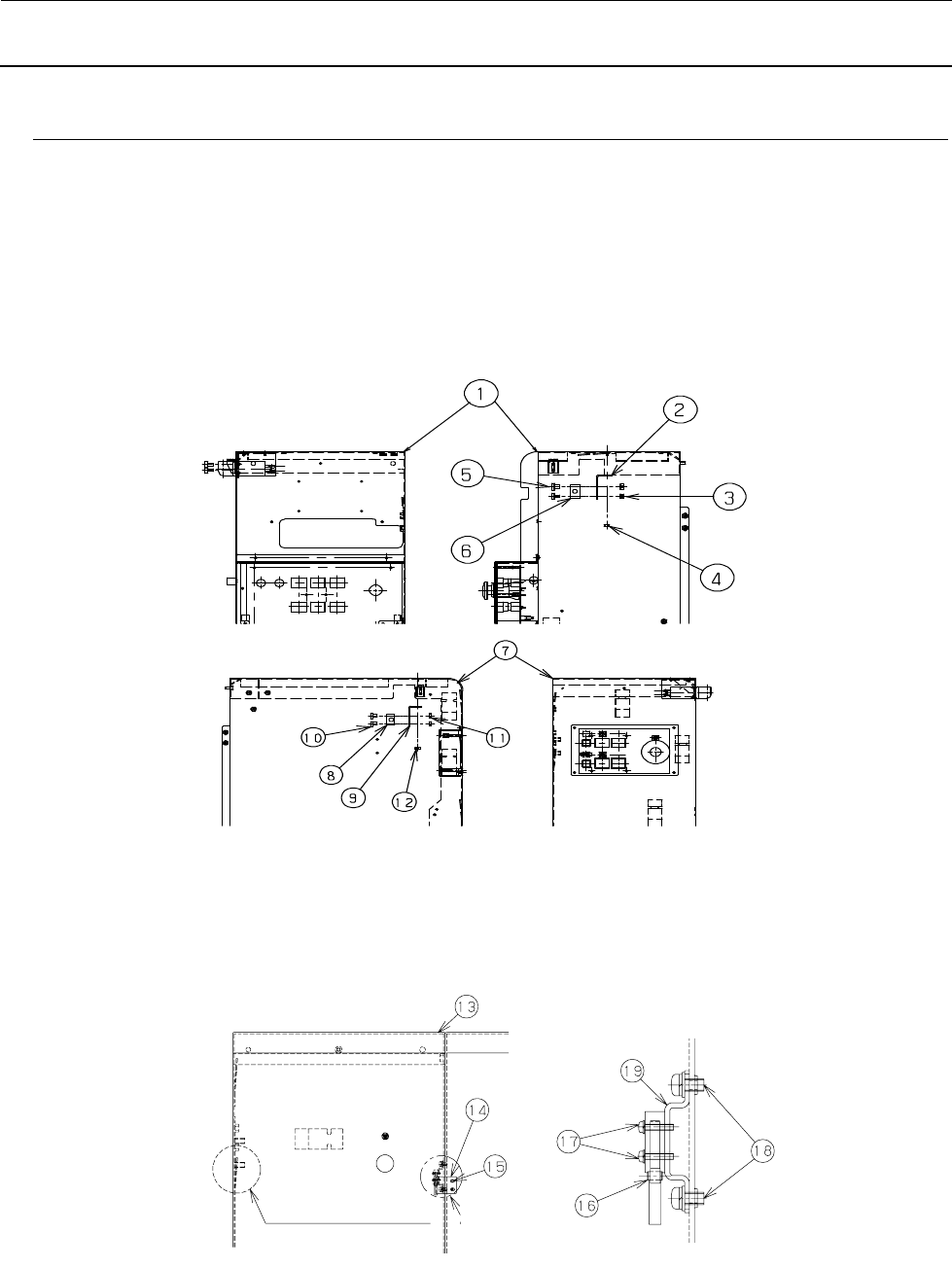

11-3-2．开关主体（KE-1070C/2070C）
１） 从操作开关基板拔下插头。
２） 切断束线带，卸下固定螺丝（SL6041642TN），进行更换。
３） KE-1070C/2070C 的场合，进行后背护罩传感器更换的时候请拆下护罩 RU，切断中转连接器的束
线带，请拆下中转连接器后进行更换。
４） 安装时请按照相反的程序进行。
图 11-3-3
正面图 A 部放大
中转连接器安装位置
A 部
図１１－３－１
正面图
正面图
右侧面图
左侧面图
