维修调整要领书 11 -6 11 -3- 3 ． 操作键 １） 卸下 2 个安装螺丝，更换操作键 。 〈注意〉安装时请注意方向性。 图 １１－３－ ４
维修调整要领书
11-5
No. 货号 品名 数量
40046564
护罩ＦＵＲ 1
40001453
安全开关支架 1
NM3040520SF
法兰盘螺母 2
E1348700000
安全护罩止动器 1
SL6041642TN
螺丝帽ｃａｐ 2
40002254
护罩打开ＳＷ 1
40046566
护罩ＲＵＲ 1
40001453
安全开关支架 1
40002254
护罩打开ＳＷ 1
SL6041642TN
螺丝帽ｃａｐ 2
⑪
NM3040520SF
法兰盘螺母ト 2
⑫
NM6040001SC
螺母 2
⑬
40046566
护罩ＲＵＲ 1
⑭
40069200
R-SW BRACKET 1
⑮
SM0030801SC
六角螺栓 2
⑯
40068899
R-COP SW CABLE ASM 1
⑰
SL4021091SC
盆头螺钉 2
⑱
SL4040891SC
带垫片内六角螺栓 2
⑲
E1310727000
C/O 打开 BK 1
维修调整要领书
11-6

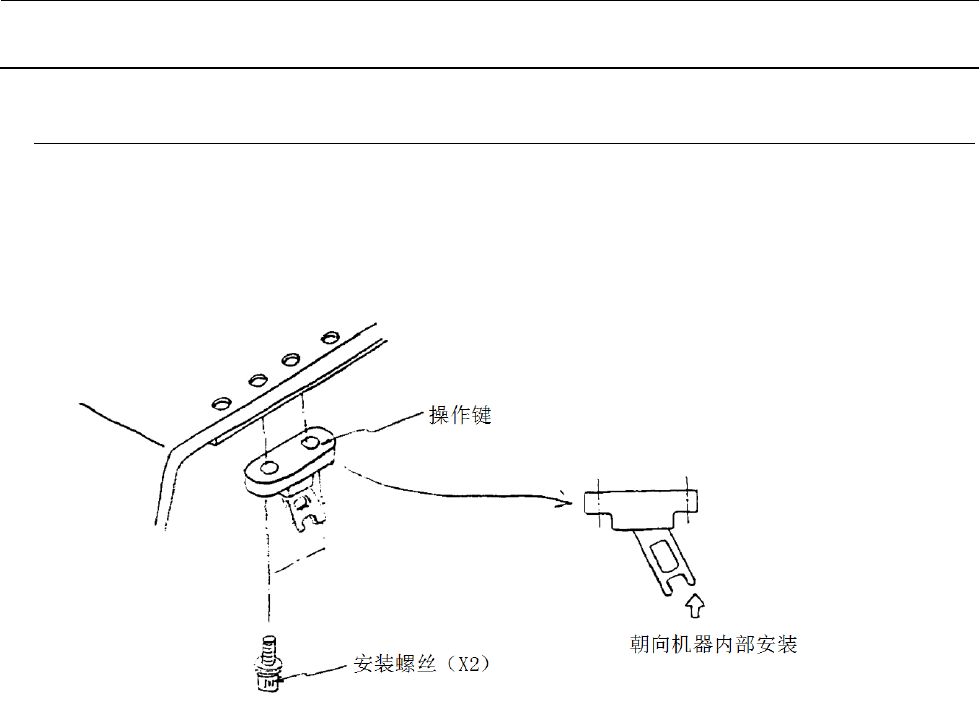

11-3-3．操作键
１） 卸下 2 个安装螺丝，更换操作键。
〈注意〉安装时请注意方向性。
图１１－３－４
维修调整要领书
11-7

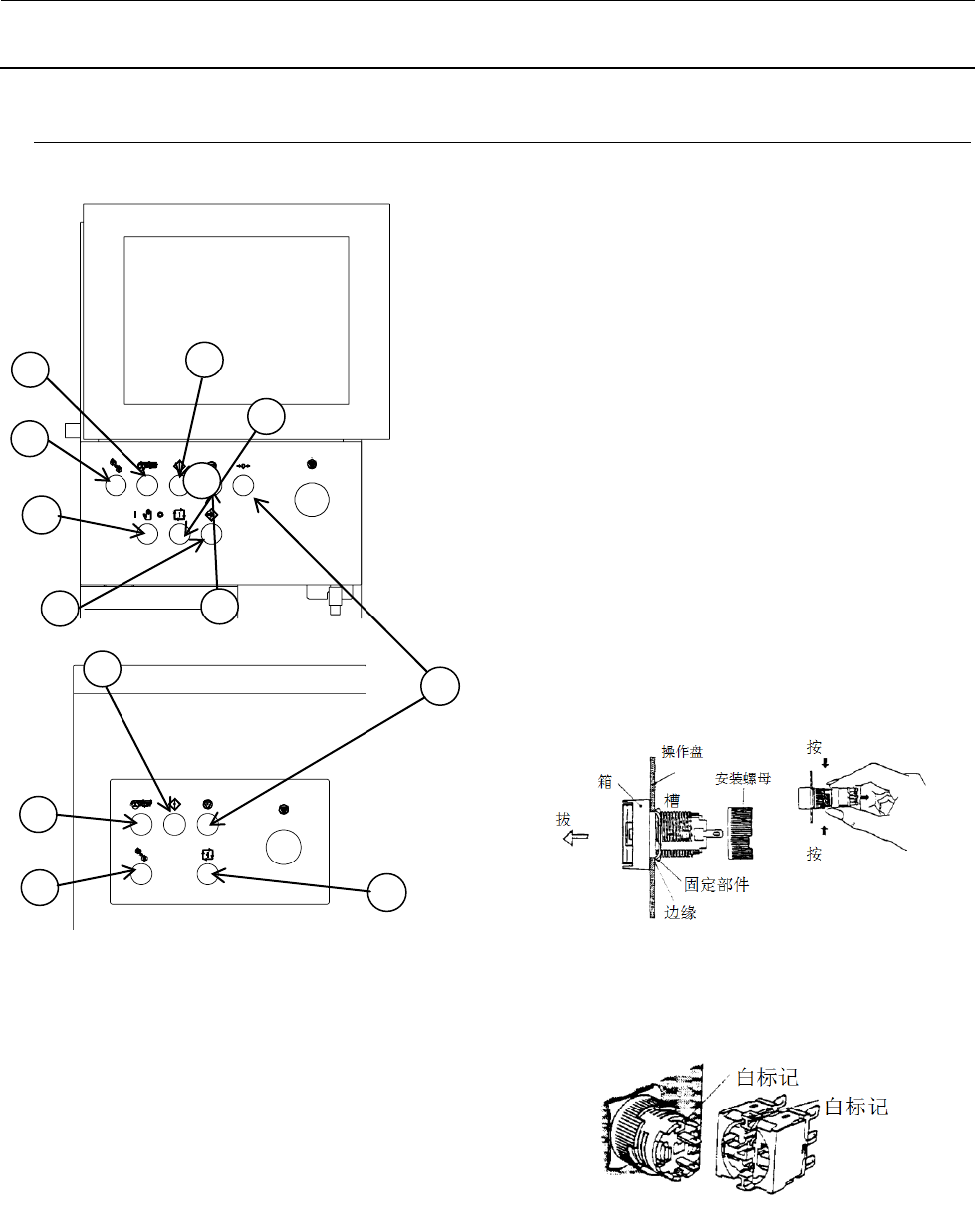

11-4．按键开关（CE 对应机）
① 源ＳＷ
② 停止ＳＷ
③ 起动ＳＷ
④ 信号灯ＳＷ
⑤ 在线循环ＳＷ
⑥ 维修键ＳＷ
⑦ 供料器ＳＷ
⑧ 键盘变换ＳＷ
１） 卸下前侧的ＰＷＢ护罩。
２） 拔下操作开关基板上的更换插头。
３） 卸下开关时，卸下护罩里侧的开关根部（安装螺
母），从护罩表面拔下箱部，进行更换。
４） 安装时请按照相反的程序进行。
〈注意〉 开关的插头和操作开关基板的插头的组合，
安装时要注意方向性。
图１１－４－1
图１１－４－３
图１１－４－２
2
3
4
5
3
7
7
8
1
4
6
8
8
