为了防止突然的起动造成事故，请关掉电源之后再进行操作。
12
供料器跳起传感器的更换、调整
※ KE-1070C/2070C 的场合，只更换前侧，然后进行调整。

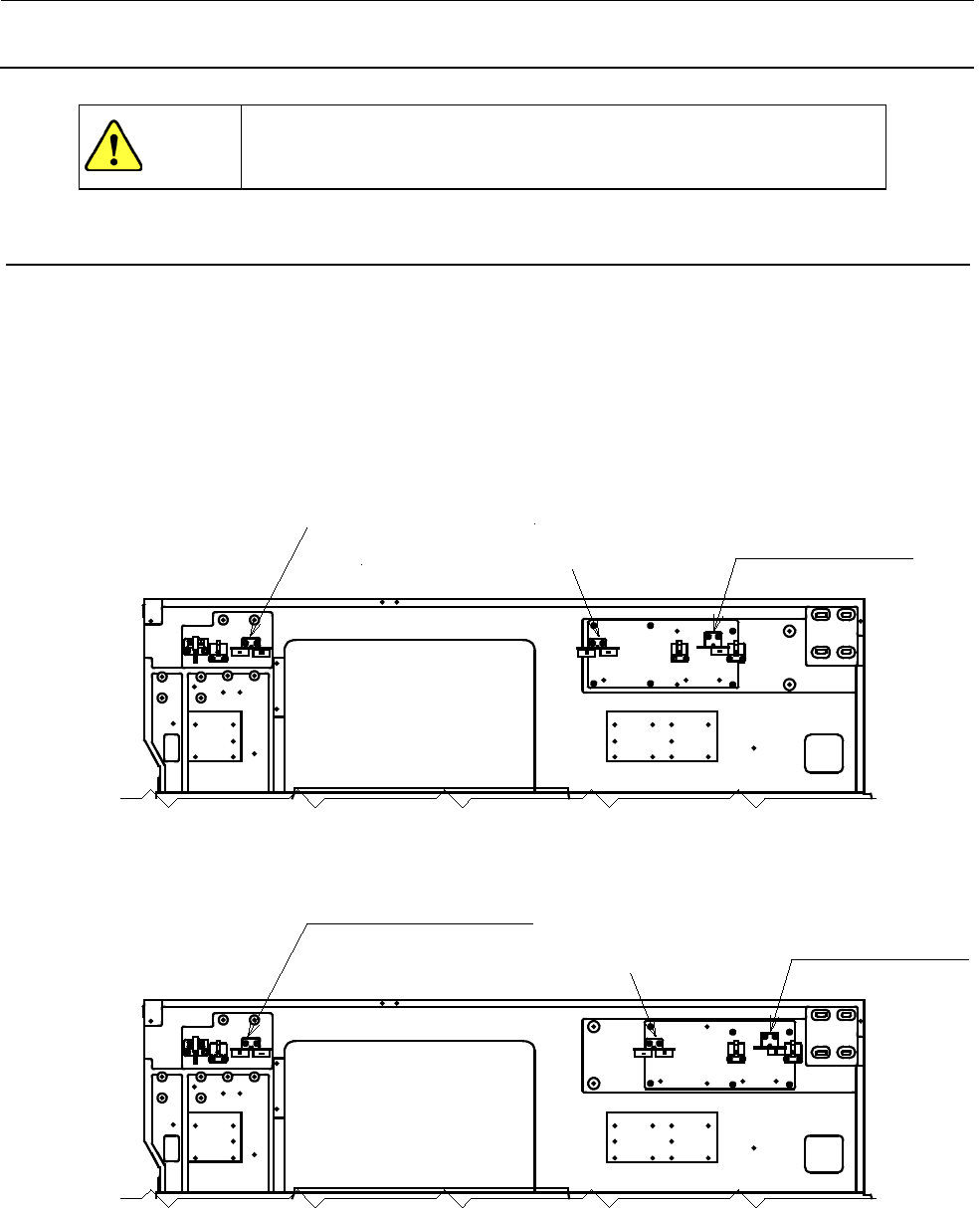

１） 如下图所示，检查更换哪个位置的传感器，然后从支架上卸下。
①．左侧
FSD屶尺( 恣念)
FSD屶尺( 恣朔)
FS屶尺( 恣)
M樫雁字
FSD屶尺( 恣念)
FSD屶尺( 恣朔)
FS屶尺( 恣)
L樫雁字
图１２－１
危险
M 尺寸机
L 尺寸机
FSD 支架组件（左前）
FSD 支架组件（左后）
FS 支架组件（左）
FSD 支架组件（左前）
FSD 支架组件（左后）
FS 支架组件（左）
维修调整要领书
12-2
②．右侧
※ 更换供料器浮起传感器时，因为新旧元件无互换性，所以在旧品上更换新元件时，请将投射光/接
收光传感器作为套件进行更换
旧货号
旧品名
代替货号
(
组
)
代替品名
40002130 FD-FLOAT(FF)SENS ASM 40153653 FD-FLOAT(FF)SENS SET ASM
FD-FLOAT(FR)SENS SET ASM
40002131
FD-FLOAT(FF)RECEIVE SENS ASM
40002132 FD-FLOAT(FR)SENS ASM 40153654 FD-FLOAT(RF)SENS SET ASM
40002133
FD-FLOAT(FR)RECEIVE SENS ASM
40002134 FD-FLOAT(RF)SENS ASM 40153655 FD-FLOAT(FF)SENS SET ASM
FD-FLOAT(FR)SENS SET ASM
40002135 FD-FLOAT(RF)RECEIVE SENS ASM
40002136
FD-FLOAT(RR)SENS ASM
40153656 FD-FLOAT(RF)SENS SET ASM
40002137 FD-FLOAT(RR)RECEIVE SENS ASM
FS屶尺( 嘔)
FS屶尺( 嘔)
FSD屶尺( 嘔念)
FSD屶尺( 嘔念)
FSD屶尺( 嘔朔)
FSD屶尺( 嘔朔)
M樫雁字
L樫雁字
图１２－２
M 尺寸机
FS 支架组件（右）
FSD 支架组件（右前）
FSD 支架组件（右后）
L 尺寸机
FS 支架组件（右）
FSD 支架组件（右前）
FSD 支架组件（右后）
维修调整要领书
12-3

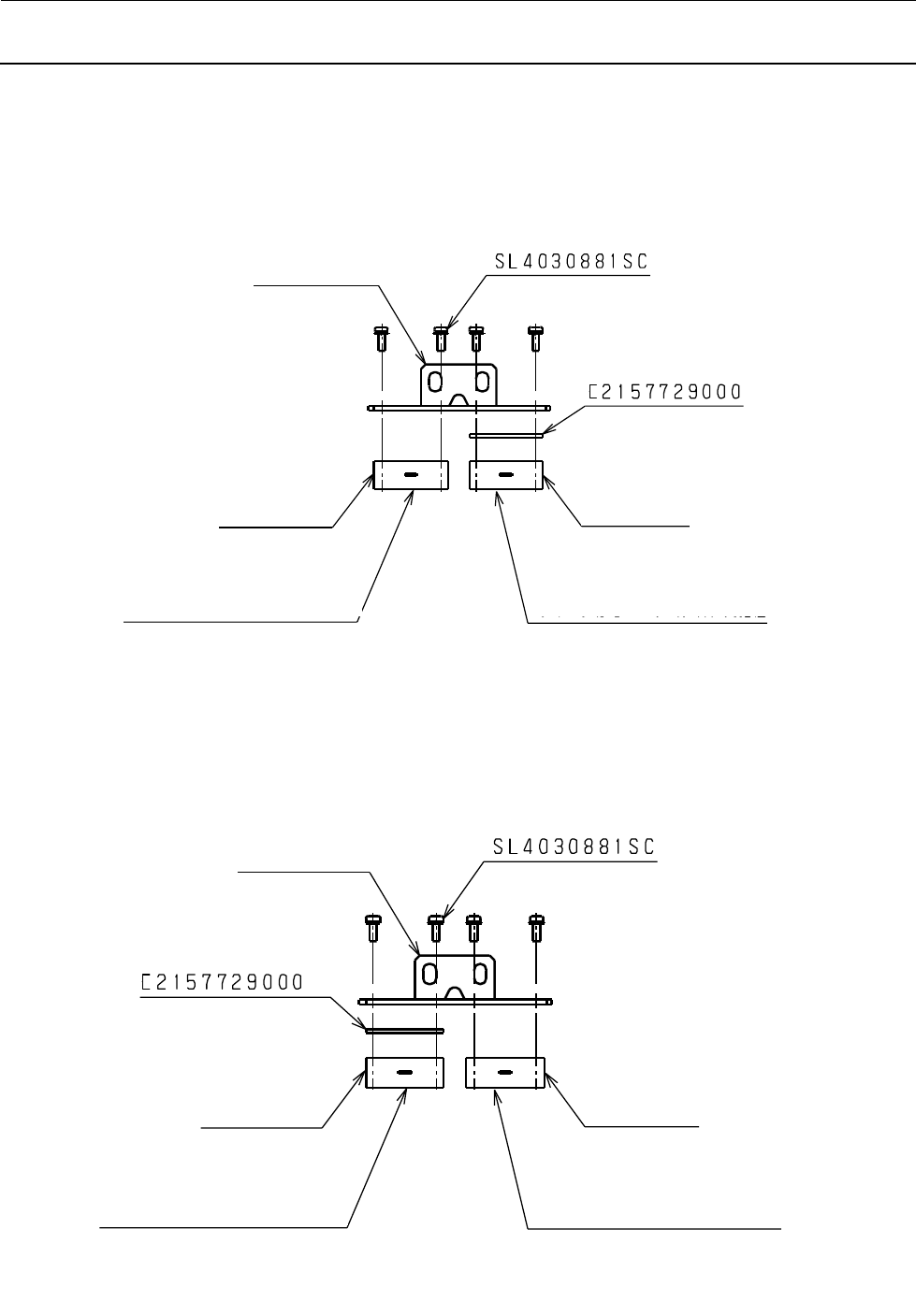

２） 更换卸下的支架的传感器。
①．FSD 支架（左前）
②．FSD 支架（右前）
图１２－３
图１２－４
FSD 支架
确认用 LED 侧
确认用 LED 侧
供料器浮起传感器(FR)投光组件
供料器浮起传感器(FF)受光组件
确认用 LED 侧
确认用 LED 侧
供料器浮起传感器(FF)投光组件
供料器浮起传感器(FR)受光组件
FSD 支架
40153653
(
做标记标注: 40153653_1)
4015365
4
(
做标记标注: 40153654_2)
40153653
(
做标记标注: 40153653_2)
4015365
4
(
做标记标注: 40153654_1)
